СИСТЕМА ЗАПУСКА ОБЩИЕ СВЕДЕНИЯ


  1. ОПИСАНИЕ


    1. Используется стартер типа P0.8.

    2. На моделях без системы запуска и останова, предназначенных для эксплуатации в холодном климате, применяется стартер типа P1.0.

    3. На всех моделях с системой запуска и останова используется стартер типа PA70.

    4. Типы P0.8, P1.0 и PA70 соответствуют обычному стартеру с планетарным редуктором.

    5. Все модели с системой посадки и запуска оснащены функцией полуавтоматического запуска двигателя. Эта система приводится в действие при нажатии выключателя зажигания и управляет стартером до запуска двигателя.

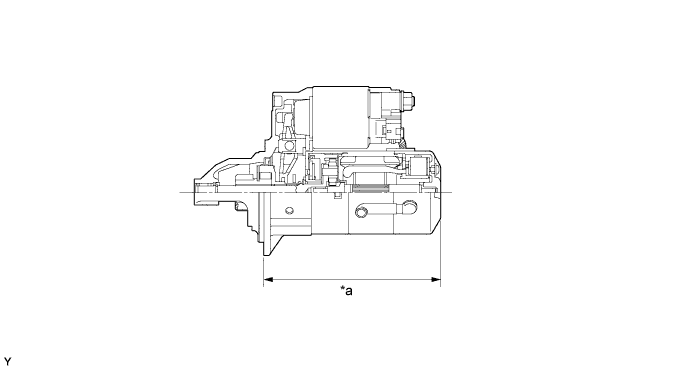

      A0116O1E02
      Обозначения на рисунке (тип P0.8: )
      *a Длина - -

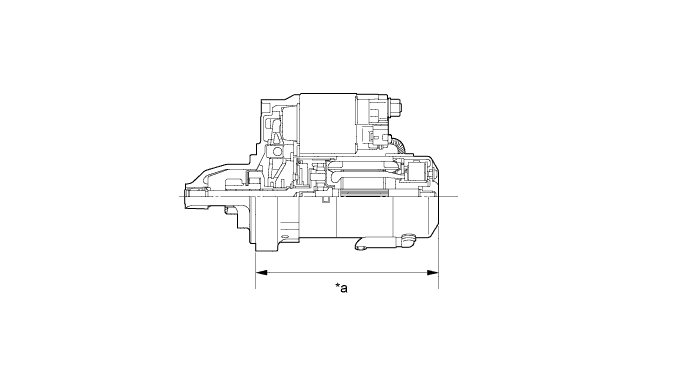

      A0116EAE02
      Обозначения на рисунке (тип P1.0: )
      *a Длина - -

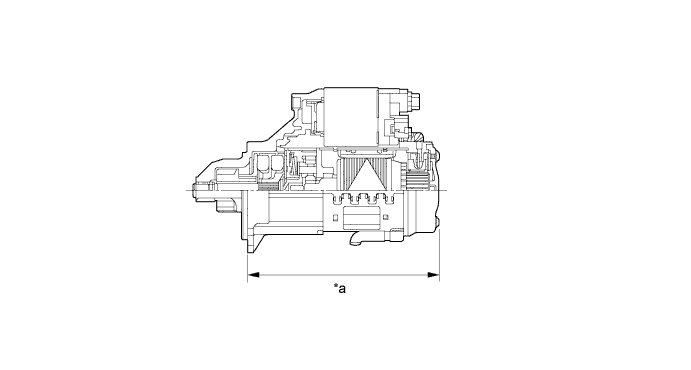

      A0116VVE02
      Обозначения на рисунке (тип PA70: )
      *a Длина - -

  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Тип стартера

    P 0.8

    (с планетарным редуктором)

    P 1.0*1

    (с планетарным редуктором)

    PA70*2

    (с планетарным редуктором)
    Длина мм (дюйм.) 143,8 (5,66) 153,8 (6,06) 166,9 (6,57)
    Масса г (фунт.) 2950 (6,50) 3150 (6,95) 3550 (7,83)
    Номинальное напряжение В 12 ← ←
    Номинальная мощность кВт 0,8 1,0 1,6

    Направление вращения

    (при наблюдении со стороны шестерни)

    		 По часовой стрелке ← ←

    • *1: для моделей без системы запуска и останова, предназначенных для эксплуатации в холодном климате

    • *2: для моделей с системой запуска и останова

  3. МЕРЫ ПРЕДОСТОРОЖНОСТИ


    1. Функция полуавтоматического запуска двигателя имеет следующие функции безопасности:


      1. Пока двигатель работает нормально, стартер не запускается.

      2. Даже если водитель удерживает нажатым выключатель зажигания, ЭБУ распределения питания прекращает выдачу сигналов STAR и ACCD, когда частота коленчатого вала двигателя становится выше 1200 об/мин. В результате стартер прекращает работу, и ЭБУ распределения питания включает реле ACC.

      3. Если водитель удерживает нажатым выключатель зажигания, и двигатель не запускается, ЭБУ распределения питания прекращает выдачу сигналов STAR и ACCD по истечении 30 с. В результате стартер прекращает работу, и ЭБУ распределения питания включает реле ACC.

      4. В том случае, если ЭБУ распределения питания не может обнаружить сигнал частоты вращения коленчатого вала двигателя во время работы стартера, он незамедлительно прекращает выдачу сигналов STAR и ACCD. В результате стартер прекращает работу, и ЭБУ распределения питания включает реле ACC.
