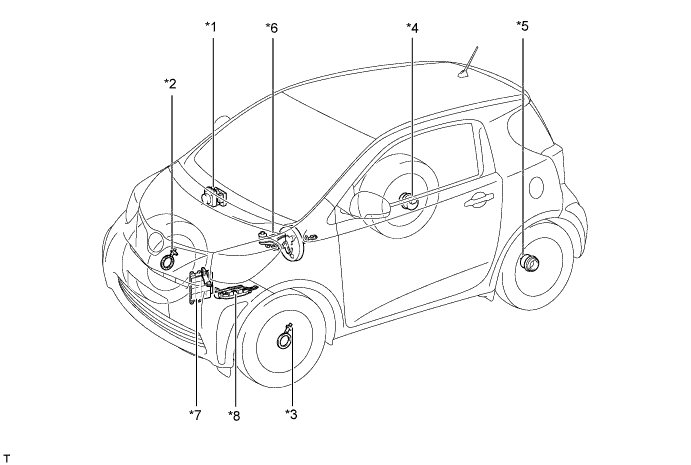

СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
| *1 | Блок управления рабочими цилиндрами тормозов в сборе
|
*2 | Правый передний датчик частоты вращения |
| *3 | Левый передний датчик частоты вращения | *4 | Правый задний датчик частоты вращения |
| *5 | Левый задний датчик частоты вращения | *6 | Главный цилиндр тормозной системы в сборе
|
| *7 | ECM (для моделей с двигателем 1KR-FE) | *8 | ECM (для моделей с двигателем 1ND-TV) |
| *1 | Контрольная лампа ABS | *2 | Контрольная лампа состояния тормозной системы |
| *3 | Контрольная лампа SLIP | *4 | Контрольная лампа VSC OFF |
| *5 | ЭБУ рулевого управления с усилителем | *6 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *7 | Выключатель стоп-сигналов | *8 | DLC3 |
| *9 | Витой кабель в сборе - Датчик угла поворота рулевого колеса |
*10 | Выключатель VSC OFF |
| *11 | Выключатель стояночного тормоза | *12 | Датчик рысканья |
