СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

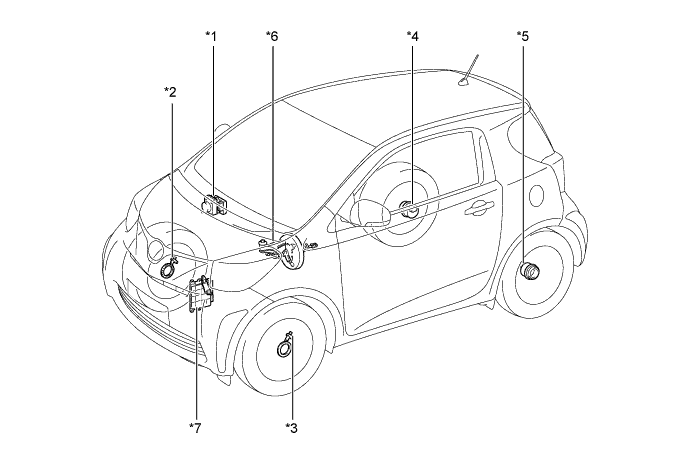

A0116UIE01
Обозначения на рисунке
*1

  • Блок управления рабочими цилиндрами тормозов в сборе


    • ЭБУ системы противоскольжения

    • Датчик давления в главном цилиндре

 *2 Правый передний датчик частоты вращения
*3 Левый передний датчик частоты вращения *4 Правый задний датчик частоты вращения
*5 Левый задний датчик частоты вращения *6

  • Главный цилиндр тормозной системы в сборе


    • Датчик уровня тормозной жидкости
*7 ECM - -

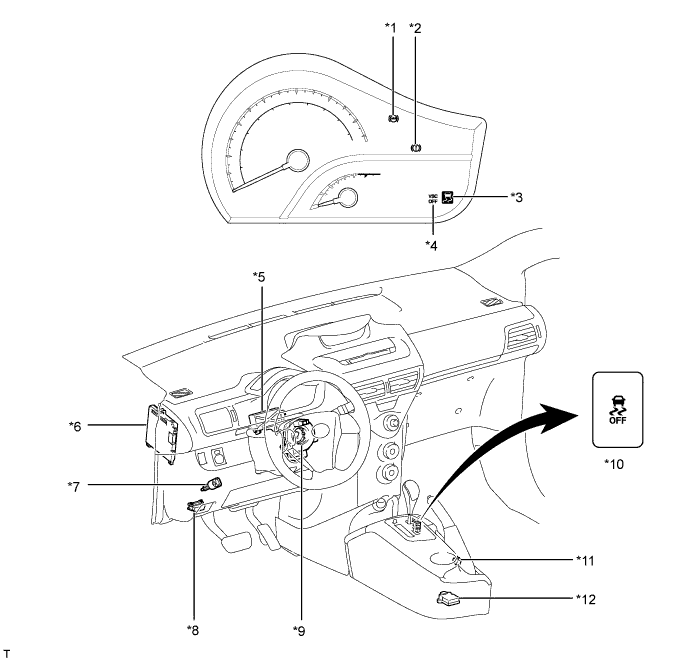

A0116KQE01
Обозначения на рисунке
*1 Контрольная лампа ABS *2 Контрольная лампа состояния тормозной системы
*3 Контрольная лампа SLIP *4 Контрольная лампа VSC OFF
*5 ЭБУ рулевого управления с усилителем *6 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
*7 Выключатель стоп-сигналов *8 DLC3
*9

  • Витой кабель в сборе


    • Датчик угла поворота рулевого колеса

 *10 Выключатель VSC OFF
*11 Выключатель стояночного тормоза *12 Датчик рысканья
