СИСТЕМА ОХЛАЖДЕНИЯ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ

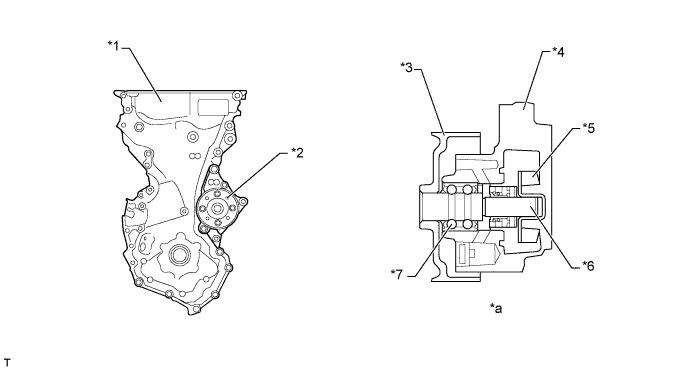

    1. Насос системы охлаждения в сборе


      1. В целях уменьшения массы корпус насоса системы охлаждения выполнен из алюминия, а спиральная камера объединена с крышкой цепного привода газораспределительного механизма в сборе.

      2. Для обеспечения коррозионной стойкости и надежности ротор изготовлен из нержавеющей стали.

        A0116T8E01
        Обозначения на рисунке
        *1 Крышка цепного привода газораспределительного механизма в сборе *2 Насос системы охлаждения в сборе
        *3 Шкив насоса системы охлаждения *4 Корпус насоса системы охлаждения
        *5 Ротор *6 Вал
        *7 Подшипник - -
        *a Поперечное сечение - -

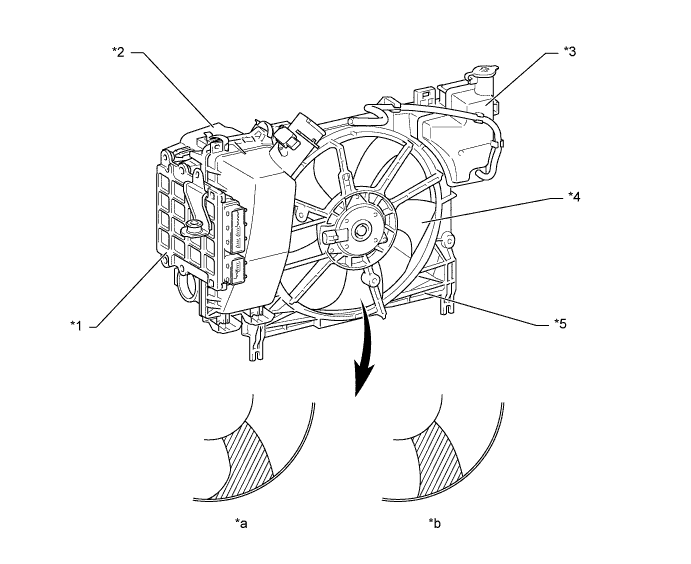

    2. Вентилятор системы охлаждения и кожух вентилятора


      1. Применяется кольцеобразный вентилятор системы охлаждения. Кроме того, уменьшено вихреобразование за счет увеличения кромок лопастей вентилятора. Это снижает шум и оптимизирует охлаждающую способность.

      2. Легкий пластмассовый кожух вентилятора объединен с расширительным бачком и корпусом воздушного фильтра. Это позволяет установить ECM и сэкономить пространство в моторном отсеке.

        A0116JOE01
        Обозначения на рисунке
        *1 ECM *2 Корпус воздушного фильтра
        *3 Расширительный бачок *4 Вентилятор системы охлаждения
        *5 Кожух вентилятора - -
        *a iQ *b Обычные модели
