СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ


    1. Выпускной коллектор


      1. С выпускным коллектором из нержавеющей стали объединен керамический трехкомпонентный каталитический нейтрализатор (TWC), за счет чего обеспечивается прогрев нейтрализаторов, снижается масса и повышается коррозионная устойчивость.

      2. В теплоизоляции предусмотрены охладительные отверстия, остужающие поверхность выпускного коллектора и продлевающие срок его службы.

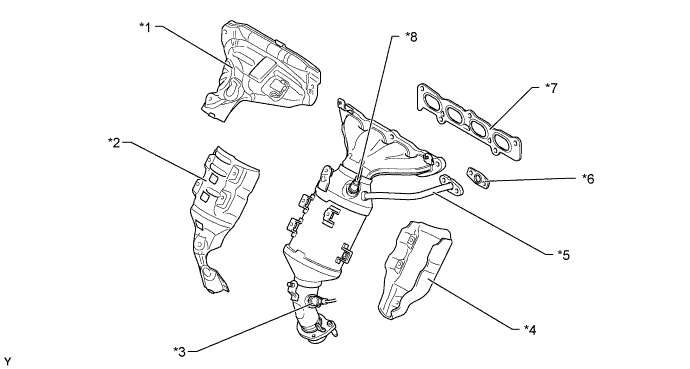

        A0116LNE01
        Обозначения на рисунке
        *1 Теплозащитный экран (теплозащитный экран выпускного коллектора № 1) *2 Теплозащитный экран (теплозащитный экран выпускного коллектора № 2)
        *3 Кислородный датчик *4 Теплозащитный экран (теплозащитный экран выпускного коллектора № 3)
        *5 Труба РОГ *6 Впускная прокладка РОГ
        *7 Прокладка между выпускным коллектором и головкой блока цилиндров *8 Датчик состава топливовоздушной смеси

    2. Выпускная труба


      1. Для снижения массы и улучшения коррозионной стойкости выпускная труба изготавливается из нержавеющей стали.

      2. Для соединения выпускного коллектора с приемной трубой и приемной трубы с задней выпускной трубой используются шаровые шарниры. Как следствие, упрощена конструкция и повышена надежность системы.

      3. Наряду с применением длинной задней выпускной трубы глушитель установлен в середине системы выпуска, в результате чего уменьшен объем глушителя с сохранением свойств шумоподавления.

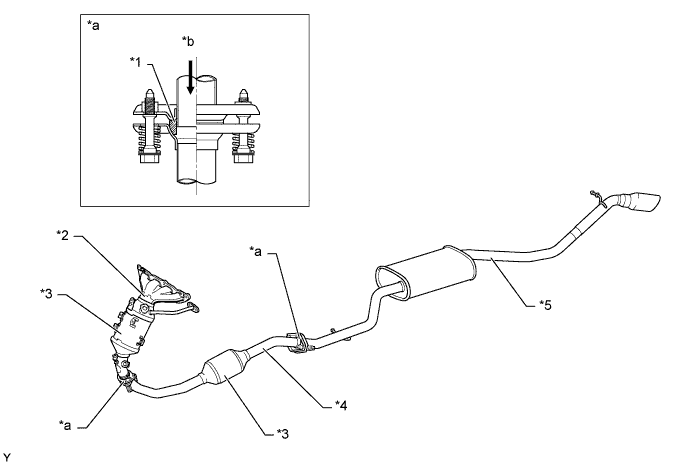

        A0116FWE01
        Обозначения на рисунке
        *1 Прокладка *2 Выпускной коллектор
        *3 TWC *4 Приемная труба в сборе
        *5 Задняя выпускная труба в сборе - -
        *a Шаровое шарнирное соединение *b Отработавшие газы
