СИСТЕМА ВПУСКА ДЕТАЛЬНОЕ ОПИСАНИЕ


  1. КОНСТРУКЦИЯ


    1. Воздушный фильтр


      1. В воздушном фильтре использован нетканый синтетический фильтрующий элемент.

      2. Корпус воздушного фильтра объединен с пластмассовым кожухом вентилятора в целях экономии пространства в моторном отсеке.

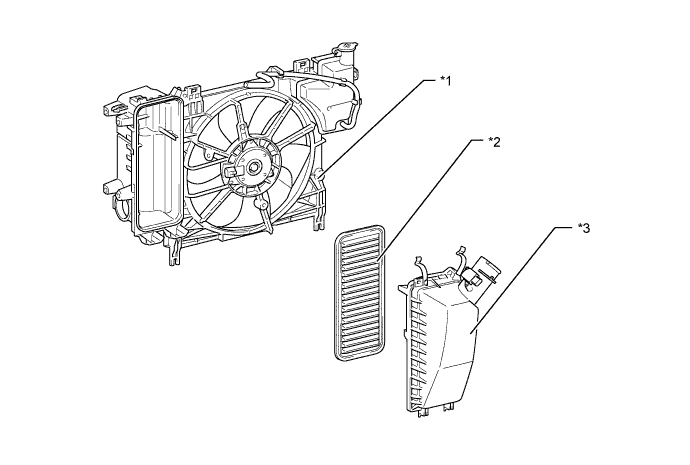

        A0116QBE01
        Обозначения на рисунке
        *1 Кожух вентилятора *2

        Фильтрующий элемент воздушного фильтра в сборе

        (нетканый синтетический)
        *3 Крышка воздушного фильтра в сборе - -

    2. Корпус дроссельной заслонки


      1. В корпусе дроссельной заслонки объединены датчик положения и электродвигатель привода дроссельной заслонки. При этом в нем отсутствуют тросы управления. Такая конструкция способствует значительному повышению качества управления дроссельной заслонкой.

      2. Для управления дроссельной заслонкой используется электродвигатель постоянного тока с превосходной характеристикой и минимальной потребляемой мощностью. ECM изменяет продолжительность включения для каждого направления и амплитуду тока, протекающего через электродвигатель привода дроссельной заслонки, тем самым регулируя угол поворота дроссельной заслонки.

        A0116T3E01
        Обозначения на рисунке
        *1 Электродвигатель привода дроссельной заслонки *2 Датчик положения дроссельной заслонки
        *3 Дроссельная заслонка *4 Возвратная пружина

    3. Впускной коллектор


      1. Для уменьшения массы и количества тепла, выделяемого головкой блока цилиндров, впускной коллектор изготавливается из пластмассы. Это позволило снизить температуру воздуха на впуске и увеличить объемный КПД воздухозабора.

      2. Впускной коллектор снабжен датчиком разрежения EFI, который определяет давление во впускном коллекторе.

      3. Нижний впускной коллектор и изолятор впускного коллектора имеют конструкцию, обеспечивающую равномерную подачу отработавших газов из клапана РОГ через отверстия на стенках впускных каналов каждого цилиндра.

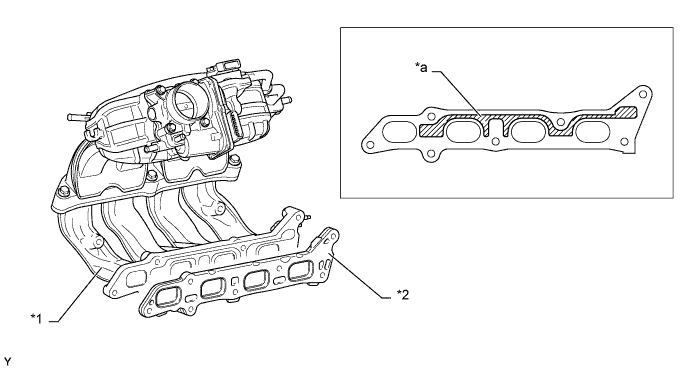

        A0116MFE01
        Обозначения на рисунке
        *1 Нижний впускной коллектор в сборе *2 Изолятор впускного коллектора № 1
        *a Канал для РОГ - -
