СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA ДЕТАЛЬНОЕ ОПИСАНИЕ

  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    1. Устройства выполняют следующие функции:

      Устройство Назначение
      Ультразвуковой датчик Определяют расстояние между автомобилем и препятствием.
      ЭБУ предупреждения о недопустимой дистанции в сборе Оценивает приблизительное расстояние между автомобилем и препятствием, исходя из сигналов ультразвуковых датчиков, и передает сигнал включения зуммера предупреждения о недопустимой дистанции.
      Зуммер предупреждения о недопустимой дистанции Подает прерывистый звуковой сигнал, информируя водителя о том, что ЭБУ предупреждения о недопустимой дистанции обнаружил препятствие в пределах заданного диапазона.
      Выключатель заднего ультразвукового датчика или системы ультразвуковой локации в сборе Включает и выключает сенсорную систему помощи при парковке TOYOTA.
      Выключатель света заднего хода в сборе*1 Передает сигналы включения/выключения выключателя фонаря заднего хода в радиоприемник с дисплеем в сборе.
      Датчик положения паркинга/нейтрали в сборе*2 Служит для передачи сигнала R в радиоприемник с дисплеем в сборе.

      • *1: для моделей с механической трансмиссией

      • *2: для моделей с автоматической и бесступенчатой трансмиссией

  2. УСЛОВИЯ РАБОТЫ

    1. Сенсорная система помощи при парковке TOYOTA работает при выполнении всех следующих условий:

      1. Замок зажигания (выключатель зажигания*1) находится в состоянии ON (ВКЛ).

      2. Выключатель заднего ультразвукового локатора или системы ультразвуковой локации включен.

      3. Включен выключатель света заднего хода.*2

      4. Рычаг переключения передач установлен в положение R.*3

        • *1: для моделей с системой посадки и запуска

        • *2: для моделей с механической трансмиссией

        • *3: для моделей с автоматической и бесступенчатой трансмиссией

  3. КОНСТРУКЦИЯ

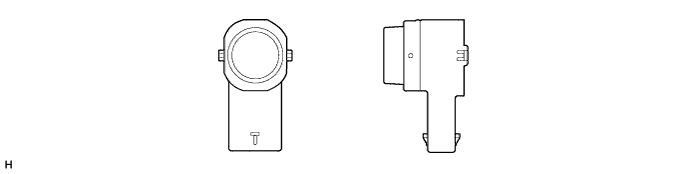

    1. Ультразвуковой датчик

      1. Данная система имеет 4 ультразвуковых датчика: 2 центральных и 2 угловых. Ультразвуковой датчик состоит из чувствительного элемента, передающего и принимающего ультразвуковые колебания, и предусилителя, усиливающего сигналы. Ультразвуковой датчик передает ультразвуковые колебания, принимает колебания, отраженные от препятствия позади автомобиля, и передает в ЭБУ предупреждения о недопустимой дистанции сигнал, несущий информацию о расстоянии до препятствия (приблизительно 1,5 м или менее).

        A00OWE7E01

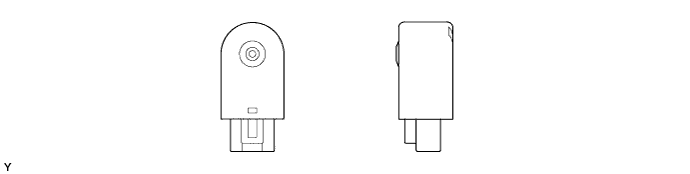

    2. Зуммер предупреждения о недопустимой дистанции

      1. Когда ультразвуковой датчик передает колебания и принимает отраженный сигнал от препятствия, зуммер включается в несколько этапов в соответствии с расстоянием до препятствия.

        A00OWDB

    3. ЭБУ предупреждения о недопустимой дистанции в сборе

      1. ЭБУ предупреждения о недопустимой дистанции осуществляет общее управление системой, в том числе переключение между передачей и приемом сигналов ультразвуковых датчиков, обработку принятых сигналов, определение наличия препятствий, включение зуммера предупреждения о недопустимой дистанции и обнаружение обрывов цепей датчиков.

  4. ПРИНЦИП РАБОТЫ

    1. После активации сенсорной системы помощи при парковке TOYOTA она включает зуммер предупреждения о недопустимой дистанции примерно на 1 секунду, одновременно проверяя ультразвуковые датчики на наличие неисправностей.

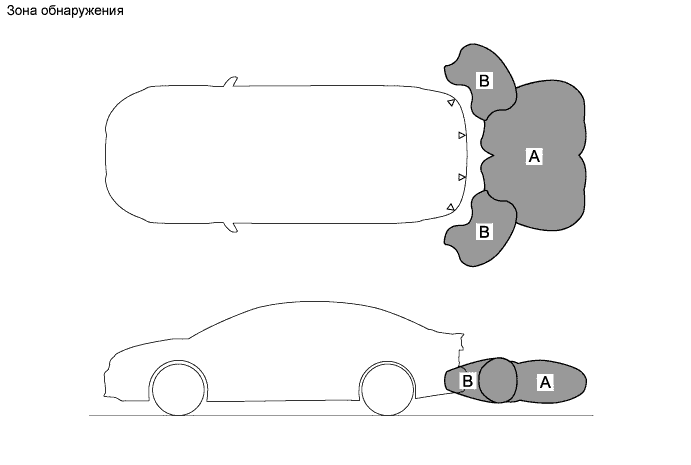

    2. Интервалы включения/выключения зуммера предупреждения о недопустимой дистанции различаются, как показано в следующей таблице, в зависимости от расстояния до препятствия и ультразвукового датчика, который обнаружил препятствие.

      Расстояние до препятствия [мм (дюймы)] Интервал выключения (мс) Интервал включения (мс)
      Зона обнаружения A B
      Ультразвуковой датчик Центральный Угловой
      Уровень обнаружения 1-я Приблизительно 350 (13,8) или менее Приблизительно 250 (9,8) или менее 0 Постоянно
      2-я Приблизительно 350 (13,8) - 475 (18,7) Приблизительно 250 (9,8) – 375 (14,8) 75 75
      3-я Приблизительно 475 (18,7) – 675 (26,6) Приблизительно 375 (14,8) – 450 (17,7) 150 150
      4-я Приблизительно 675 (26,6) - 1600 (63,0) - 650 150
      A00OWGLE01

  5. ДИАГНОСТИКА

    1. Если система не может включить функцию обнаружения вследствие неисправности ультразвукового датчика, она предупреждает водителя о неисправности, включая зуммер предупреждения о недопустимой дистанции. Более подробная информация приведена в Руководстве по ремонту AVENSIS.
