СИСТЕМА РУЛЕВОЙ КОЛОНКИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

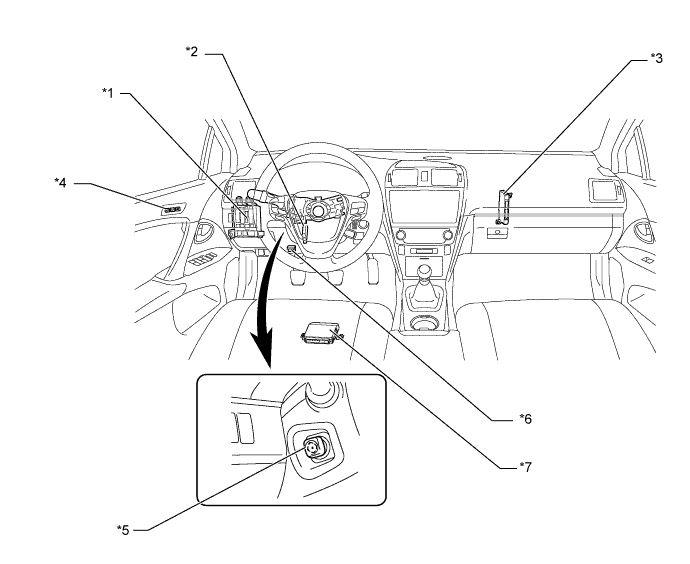

A00OWE2E01
Обозначения на рисунке (для моделей с механизмом регулировки наклона и телескопического изменения высоты с электроприводом)
*1 Главный ЭБУ кузова (распределительный блок панели приборов в сборе) *2 Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
*3 ЭБУ распределения питания *4 Переключатель запоминающего устройства сиденья
*5 Переключатель регулировки наклона и телескопического изменения высоты *6 DLC3
*7 ЭБУ управления положением в сборе - -

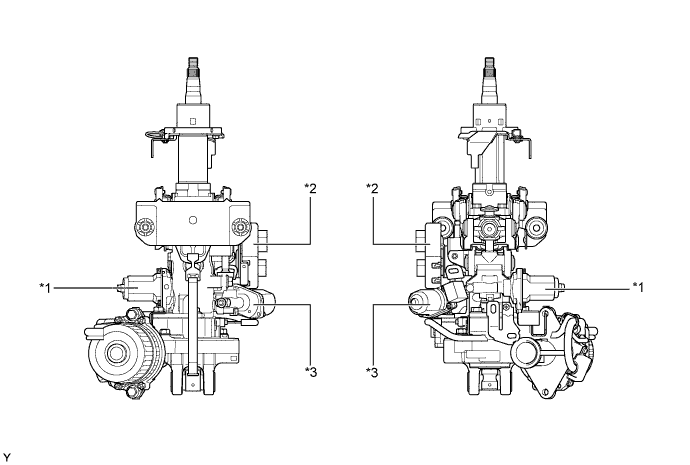

A00OWCVE01
Обозначения на рисунке (для моделей с механизмом регулировки наклона и телескопического изменения высоты с электроприводом)
*1

Электродвигатель наклона

- Электродвигатель

- Датчик положения

*2 Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
*3

Электродвигатель телескопического изменения высоты

- Электродвигатель

- Датчик положения

- -
