СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

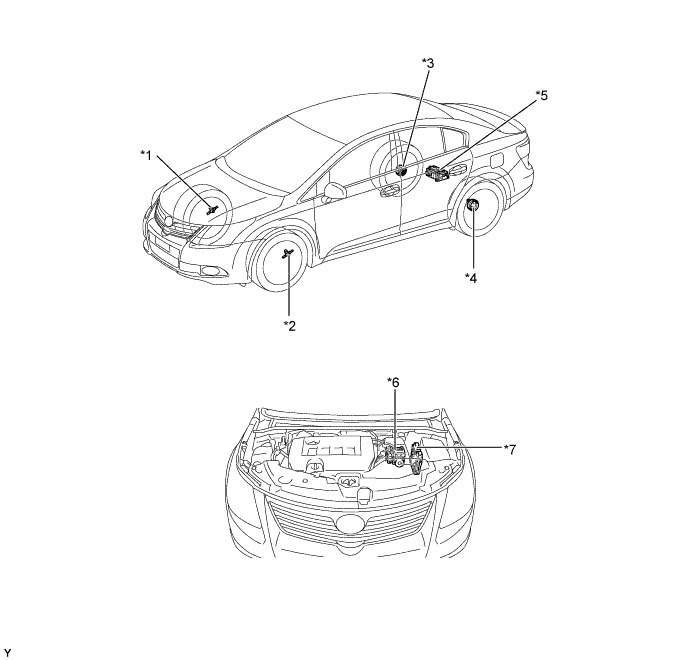

| *1 | Правый передний датчик частоты вращения | *2 | Левый передний датчик частоты вращения |
| *3 | Правый задний датчик частоты вращения | *4 | Левый задний датчик частоты вращения |
| *5 | Электропривод стояночного тормоза с кронштейном в сборе - ЭБУ стояночного тормоза с электроприводом |
*6 | Блок управления рабочими цилиндрами тормозов в сборе - ЭБУ системы противоскольжения - Датчик давления в главном цилиндре (для моделей с VSC) |
| *7 | ECM | - | - |

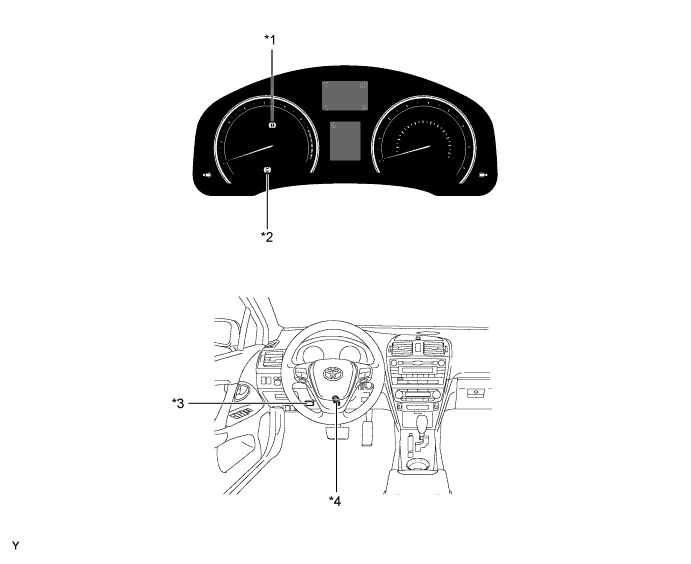

| *1 | Контрольная лампа тормозной системы (красная) | *2 | Контрольная лампа ABS |
| *3 | DLC3 | *4 | Выключатель стоп-сигналов в сборе |

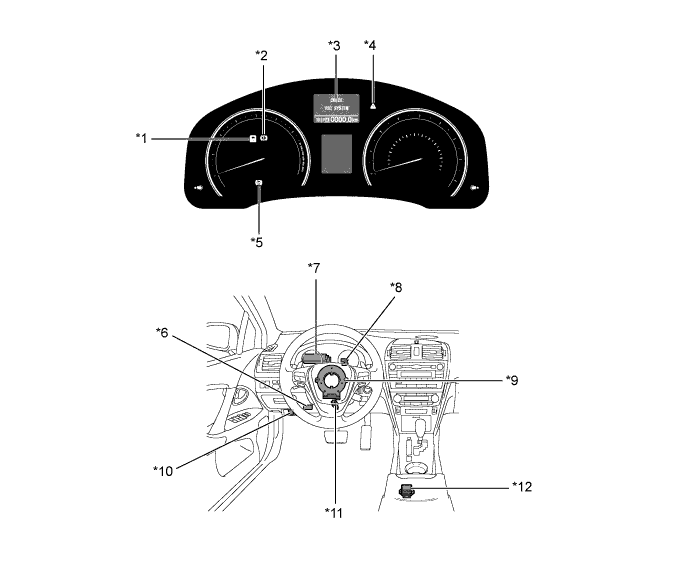

| *1 | Контрольная лампа скольжения SLIP | *2 | Контрольная лампа тормозной системы (красная) |
| *3 | Мультиинформационный дисплей | *4 | Главная контрольная лампа аварийного состояния |
| *5 | Контрольная лампа ABS | *6 | DLC3 |
| *7 | ЭБУ рулевого управления с усилителем | *8 | Зуммер системы противоскольжения в сборе |
| *9 | Датчик угла поворота рулевого колеса | *10 | Выключатель VSC OFF |
| *11 | Выключатель стоп-сигналов в сборе | *12 | Датчик рысканья |
