СИСТЕМА НАВИГАЦИИ / МУЛЬТИИНФОРМАЦИОННАЯ СИСТЕМА ОБЩИЕ СВЕДЕНИЯ


  1. ОПИСАНИЕ


    1. Многофункциональный дисплей находится в верхней части панели приборов, чтобы минимизировать движения глаз водителя. Дисплей имеет широкоэкранную матрицу на тонкопленочных транзисторах (TFT) с диагональю 8 дюймов или 12,3 дюйма.

    2. Светодиоды (СИД) обеспечивают безртутную подсветку многофункционального дисплея. Это снижает вред для окружающей среды и гарантирует яркость.

    3. Вследствие изменения положения многофункционального дисплея для управления применяется сенсорный пульт дистанционного управления.

      A01FBMQ

    4. Во время движения по маршруту на ветровом стекле могут последовательно отображаться навигационные уведомления о приближающихся перекрестках.

    5. В сенсорном пульте дистанционного управления реализован 2-осевой механизм. Электродвигатели в панели дистанционного управления устройства создают усилие обратной связи, подобное щелчку. Эта обратная связь передается на руку пользователя в соответствии с положением курсора на экране, упрощая выбор кнопок и пиктограмм во время движения.

      A01FBSW
      Обозначения на рисунке
      A01FCE5 Направление перемещения A01FC3K Усилие обратной связи

    6. Жесткий диск (HDD) для приемника мультимедийного модуля может устанавливаться отдельно, что улучшает ремонтопригодность. Более подробную информацию см. в руководстве по ремонту.

      A01FBUVE01
      Обозначения на рисунке
      *1 Жесткий диск *2 Приемник мультимедийного модуля в сборе

    7. С учетом требований по защите окружающей среды реализован экран контроля расхода топлива.

  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Дисплей

    8-дюймовый TFT*1

    12,3-дюймовый TFT*2
    Изготовитель ЭБУ системы навигации PIONEER
    Гиродатчик Пьезоэлемент
    Носитель картографических данных Жесткий диск
    Языки, поддерживаемые функцией голосового управления Английский, французский*3, немецкий*3, испанский*3, голландский*3, итальянский*3, шведский*3, норвежский*3, датский*3, русский*3, финский*3, греческий*3, польский*3, украинский*3, турецкий*3, венгерский*3, чешский*3, словацкий*3, румынский*3, арабский*4, корейский*5, китайский*6
    Языки, поддерживаемые функцией распознавания голоса Английский, немецкий*3, французский*3, итальянский*3, испанский*3, голландский*3, китайский*6

    • *1: для моделей с 8-дюймовым дисплеем

    • *2: для моделей с 12,3-дюймовым дисплеем

    • *3: для моделей для Европы

    • *4: для моделей для стран Персидского залива

    • *5: специальная комплектация для Кореи

    • *6: варианты комплектации для Китая

  3. ОСНОВНЫЕ ОСОБЕННОСТИ


    1. 12,3-дюймовый многофункциональный дисплей


      1. 12,3-дюймовый многофункциональный дисплей может работать в 2 режимах: полноэкранный режим, в котором изображение занимает весь экран, и оконный режим, который поддерживает управление аудиосистемой и другие функции в боковом окне, в то время как карта и другие изображения выводятся в главном окне.

        A01FBYLE01
        Обозначения на рисунке
        *1 Полноэкранный режим *2 Главный экран
        *3 Боковой экран - -
        *a Полноэкранный режим дисплея *b Оконный режим дисплея

      2. В боковом окне отображаются основные экраны и прерывающие экраны. Предусмотрены 3 основных экрана: экран аудиосистемы, экран системы кондиционирования и экран информации об автомобиле, а также 3 прерывающих экрана: экран сенсорной системы помощи при парковке LEXUS, экран телефона и экран выбора режима привода.

      3. В полноэкранном режиме на дисплей выводится изображение размером 1280 x 480. В полноэкранном режиме на дисплей выводятся следующие экраны:

        Экран Дисплей Функция
        Начальный экран* A01FCBM Выводится на 5 с установкой выключателя зажигания в состояние ON (ВКЛ) (IG).
        Экран меню A01FC7L Выводится при нажатии кнопки меню на сенсорном пульте дистанционного управления.

        • *: В качестве изображения при запуске может быть выбрано одно из 3 заранее запрограммированных динамических изображений.

        Tech Tips

        Экраны показаны для примера.

      4. В оконном режиме дисплея в главном окне выводится изображение размером 800 x 480. В главном окне выводятся следующие экраны:

        A01FBOEE01
        № Экран Функция
        (1) Экран меню

        • Выводится при нажатии кнопки меню на сенсорном пульте дистанционного управления, когда в боковом окне отображается прерывающий экран.

        • Выводится в случае, если в боковом окне отображается прерывающий экран, когда дисплей работает в полноэкранном режиме.
        (2) Экран карты Выводится при нажатии кнопки карты на сенсорном пульте дистанционного управления.
        (3) Экран контроля расхода топлива Содержит информацию об автомобиле, например расход топлива.
        (4) Экран аудиосистемы Содержит информацию об аудиосистеме и органы управления ею.
        (5) Экран системы кондиционирования Содержит информацию о системе кондиционирования и органы управления ею.
        (6) Экран системы помощи при парковке Выводится при перемещении рычага переключения передач в положение R.

        Tech Tips

        Экраны показаны для примера.


        • Экран меню


          • Если прерывающий экран выводится в боковом окне в то время, когда экран меню отображается в полноэкранном режиме, то экран меню полноэкранного режима меняется на отображаемый в главном окне.

          • При нажатии кнопки меню на сенсорном пульте дистанционного управления, когда в боковом окне отображается прерывающий экран, в главном окне выводится экран меню.

            A01FBOME01
            Обозначения на рисунке
            *a Прерывание (входящий вызов) *b Нажатие кнопки меню

      5. В оконном режиме дисплея в боковом окне выводится изображение размером 480 x 480. В боковом окне выводятся следующие экраны:

        A01FCC1E01
        № Экран Функция
        (1) Экран аудиосистемы*1 Содержит информацию об аудиосистеме и органы управления ею.
        (2) Экран системы кондиционирования*1 Содержит информацию о системе кондиционирования и органы управления ею.
        (3) Экран расхода топлива*1 Содержит информацию об автомобиле, например расход топлива.
        (4) Экран сенсорной системы помощи при парковке LEXUS*2, *3 Выводится во время работы сенсорной системы помощи при парковке LEXUS.
        (5) Экран телефона*2 Выводится при использовании системы громкой связи стандарта Bluetooth.
        (6) Экран выбора режима привода*2 Выводится на определенное время при переключении на режим SPORT, SPORT S или SPORT S+.

        Tech Tips

        *1: основной экран

        *2: прерывающий экран

        *3: для моделей с сенсорной системой помощи при парковке LEXUS


        • Когда отображается главный экран, имеется возможность вывести основные экраны (например, экран аудиосистемы) и осуществлять управление посредством этих экранов. Помимо этого, в боковом окне выводятся прерывающие экраны. Таким образом, нет необходимости скрывать главный экран при появлении прерывающего экрана, например экрана телефона, поскольку для отображения прерывающего экрана выводится и основной экран.

        • Экраны показаны для примера.

    2. Сенсорный пульт дистанционного управления


      1. С учетом применения сенсорного пульта дистанционного управления каждый экран, отображаемый на дисплее, имеет исключительную иерархическую структуру.

        A01FCA8E01

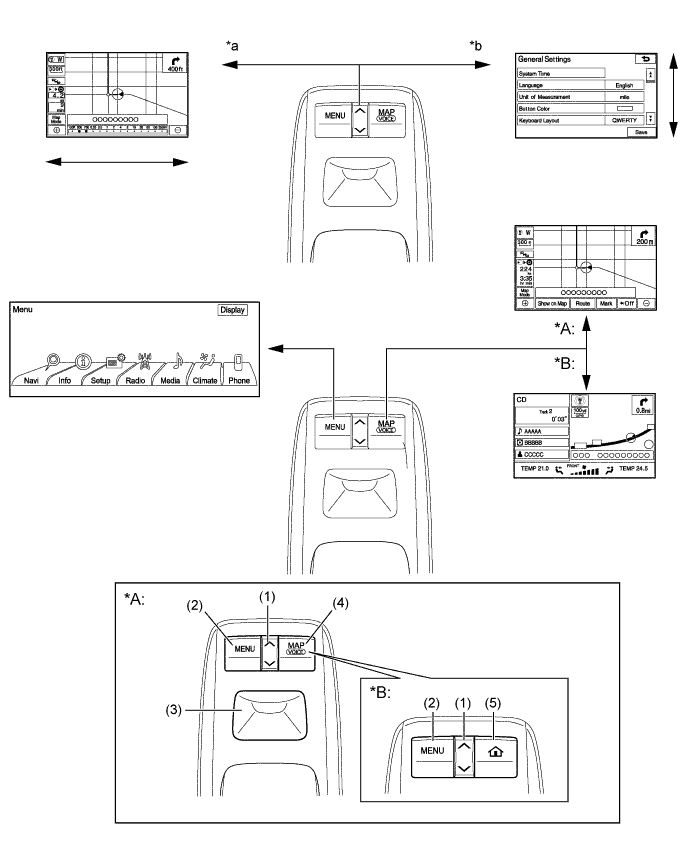

      2. При использовании сенсорного пульта дистанционного управления для вывода начального экрана нажимается кнопка MENU, после чего с помощью пунктов Navi, Info, Setup, Radio, Media, Climate или Phone можно выбирать для запуска соответствующие функции.

        A01FCA4E01
        Обозначения на рисунке
        *A за исключением моделей для Европы с 8-дюймовым дисплеем *B для моделей для Европы с 8-дюймовым дисплеем
        *a Изменение масштаба *b Прокрутка списка
        Функции кнопок
        № Переключатель Функция
        (1) Качающийся переключатель Изменяет масштаб карты и прокручивает экран.
        (2) Переключатель меню Выводит экран меню.
        (3) Кнопочный переключатель

        • Перемещает курсор на экране.

        • Подтверждает выбор при нажатии ручки переключателя.
        (4) Кнопка карты

        • Отображает экран текущего положения.

        • Обеспечивает подачу голосовых указаний.
        (5) Кнопка начального экрана Отображает текущий начальный экран.

        Tech Tips

        Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля.

    3. Система распознавания голоса


      1. Когда система распознавания голоса начинает работу, на многофункциональном дисплее отображаются команды, которые она может распознавать.

      2. На экране команд распознавания голоса имеется контекстное меню, позволяющее управлять системой с помощью меньшего количества голосовых команд.
