ПОПЕРЕЧИНА ПЕРЕДНЕЙ ПОДВЕСКИ РАЗМЕРЫ В ДВУМЕРНОЙ СИСТЕМЕ КООРДИНАТ
Tech Tips
-

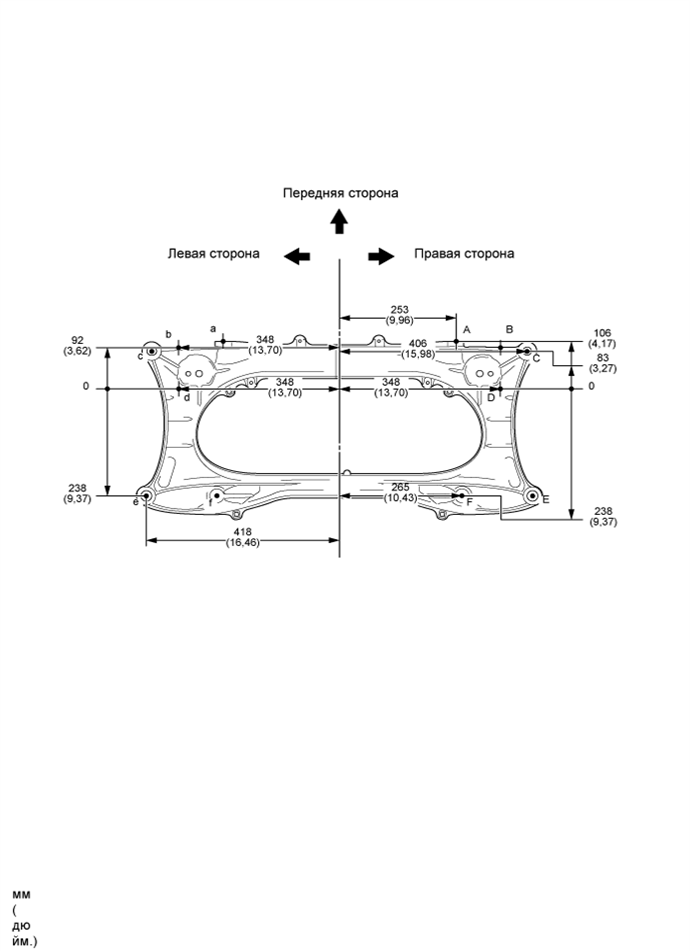

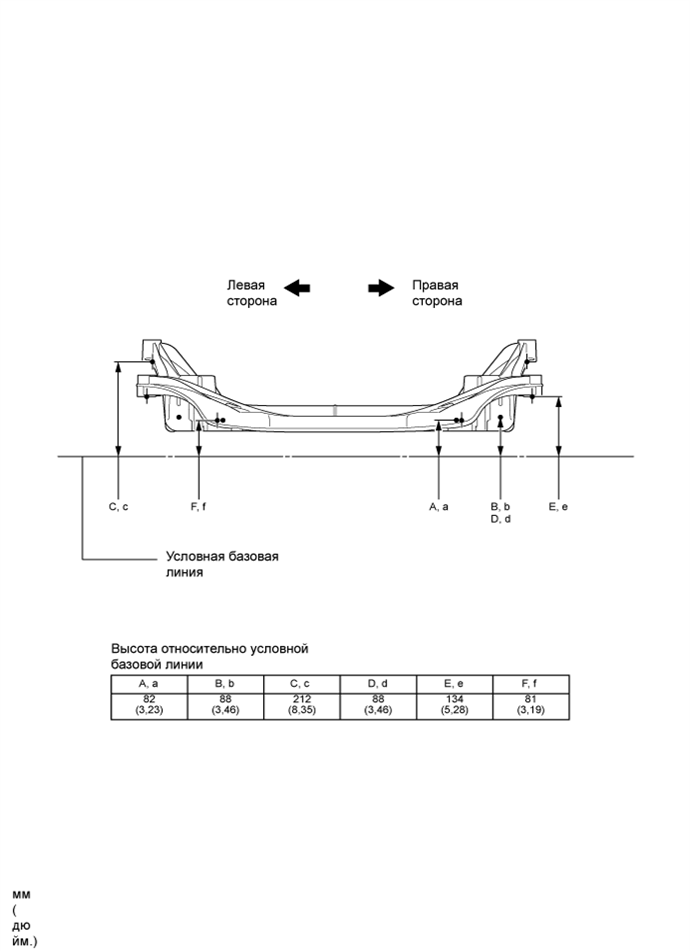

Размеры указываются в местах, где стрелки, исходящие из нулевой точки, пересекают линии, которые выходят из каждой точки и продолжаются за пределы рисунка.
-
Если указан только один размер, значит левая и правая стороны симметричны.
-
В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).
| Схематическое обозначение | Наименование | Диаметр отверстия мм (дюйм.) |
|---|---|---|
| A, a | Отверстие для крепления картера механизма рулевого управления с усилителем | φ14,5 (0,57) |
| B, b | Отверстие для крепления нижнего рычага передней подвески | φ14,5 (0,57) |
| C | Отверстие для крепления подрамника передней подвески | φ17,5 (0,69) |
| c | Отверстие для крепления подрамника передней подвески | 22X17,5 (0,87X0,69) |
| D, d | Отверстие для крепления нижнего рычага передней подвески | φ14,5 (0,57) |
| E, e | Отверстие для крепления подрамника передней подвески | φ23 (0,91) |
| F, f | Отверстие для крепления нижнего рычага передней подвески | φ12,3 (0,48) |
| Площадка для крепления элемента передней подвески | В пределах +/-2,0 мм (0,079 дюйма) |
| Площадка для крепления рычага тяги | В пределах +/-1,5 мм (0,059 дюйма) |
