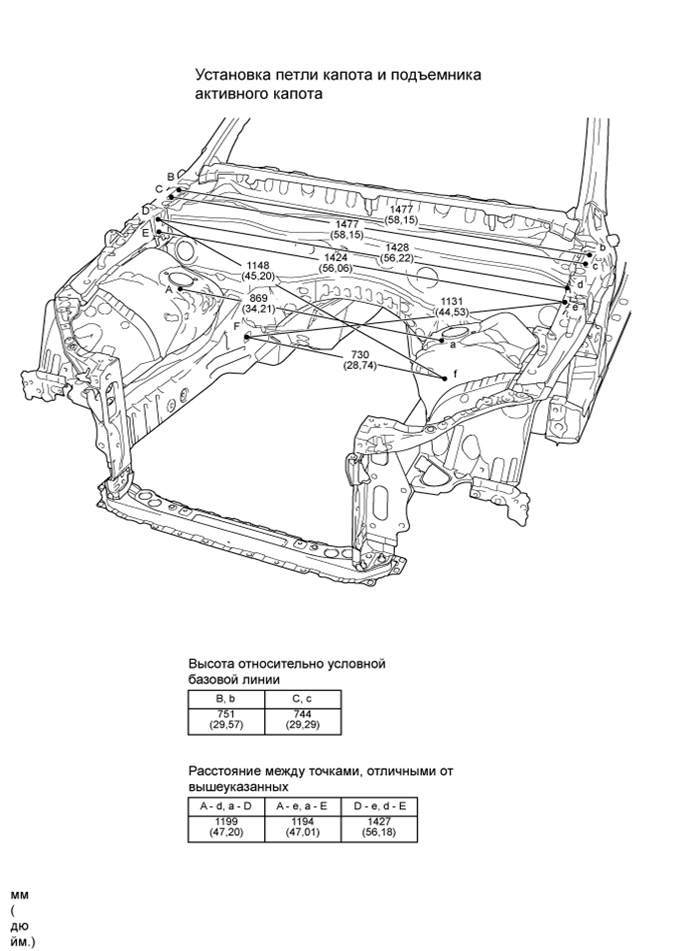

ПРОЧИЕ СПРАВОЧНЫЕ ЗНАЧЕНИЯ РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ

Tech Tips


  • Если указан только один размер, значит левая и правая стороны симметричны.


  • В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).

Наименования контрольных точек
Схематическое обозначение Наименование

Диаметр отверстия

мм (дюйм.)
A, a Отверстие для крепления опоры передней пружины φ13 (0,51)
B, b Гайка крепления петли капота M8 (0,31)
C, c Гайка крепления петли капота M8 (0,31)
D, d Гайка крепления подъемника активного капота M8 (0,31)
E, e Гайка крепления подъемника активного капота M8 (0,31)
F, f Стандартное отверстие для переднего бокового защитного бруса φ15 (0,59)
A012122E01
