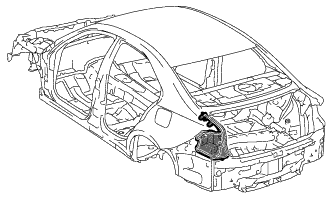

НАРУЖНАЯ ЗАДНЯЯ БОКОВАЯ ПАНЕЛЬ КОЖУХА ЗАМЕНА УЗЛОВ



  1. СНЯТИЕ

    Значения символов
    A01211A Точки сварки при снятии
    A01212F Точки сварки при снятии
    A012120 Точки сварки при снятии

      ТОЧКА СНЯТИЯ

    1. *1 на рисунке выше обозначает место нанесения герметика.

    2. Разрежьте панель приблизительно таким образом, чтобы можно было добраться до герметика. Разрежьте герметик с помощью зубила таким образом, чтобы можно было снять панель.

      Tech Tips

      В случае, если герметик не удается снять с помощью зубила, прогрейте герметик с помощью промышленного теплового пистолета или газовой горелки, следя за тем, чтобы не деформировать панель в результате перегрева.

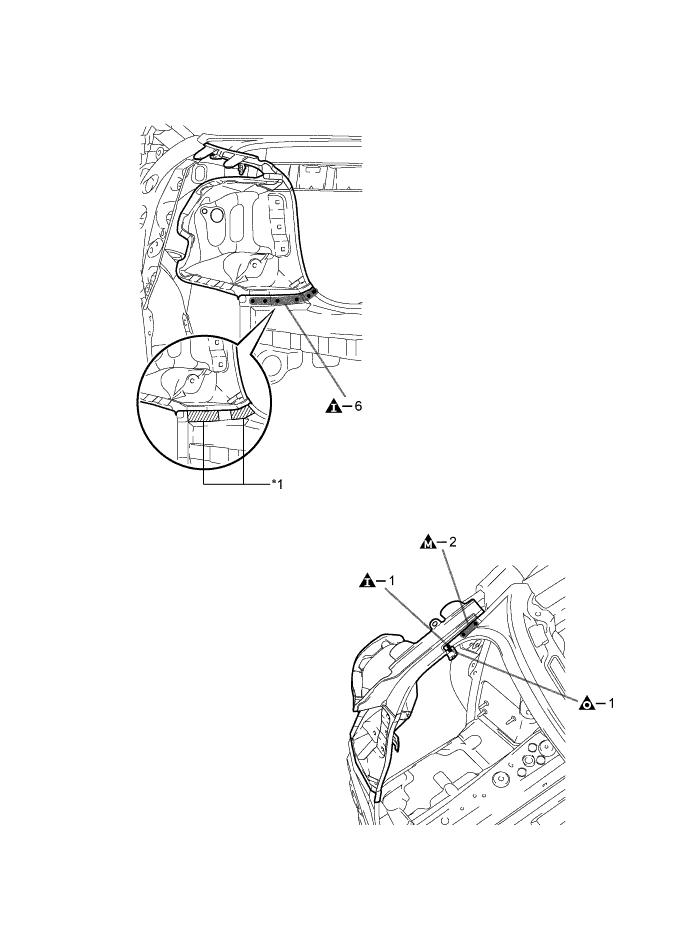

    A012158E01

  2. УСТАНОВКА

    Значения символов
    A01212K Сварка электрозаклепкой
    A01216T Сварка электрозаклепкой
    A0120ZS Сварка электрозаклепкой

      ТОЧКА УСТАНОВКИ

    1. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

    2. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

    3. При сварке детали *1 проделайте отверстие в новой детали для сварки электрозаклепкой и полностью приварите панель к панели сзади.

    4. Нанесите герметик-фиксатор (3MTMAutomixTMPanel Bonding Adhesive #8115) на участок, обозначенный *2 на рисунке.

      Tech Tips


      • Нанесите тонкий слой герметика вокруг мест сварки электрозаклепок.

      • Нанесите на панели достаточное количество герметика.

    5. После сварки нанесите герметик для кузова на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

    6. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

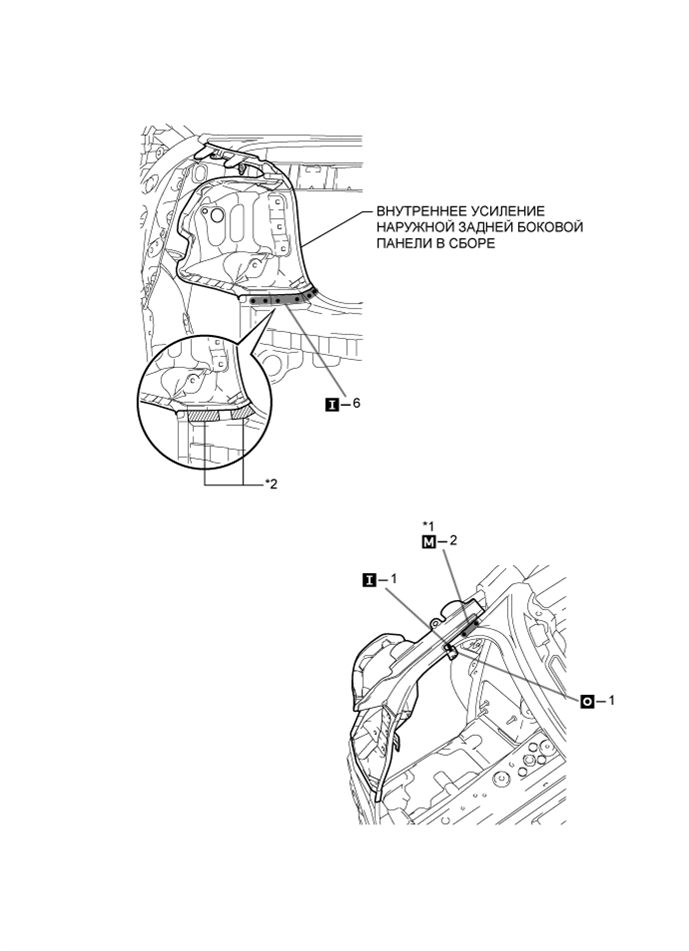

    A01211ME01
