УСТАНОВОЧНЫЙ СТАНДАРТ / МЕТОДИКА РЕГУЛИРОВКИ (для моделей с кузовом типа "хэтчбэк", "универсал") РЕГУЛИРОВКА


  1. ПРОВЕРЬТЕ КАПОТ В СБОРЕ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "e" находятся в допустимом диапазоне.

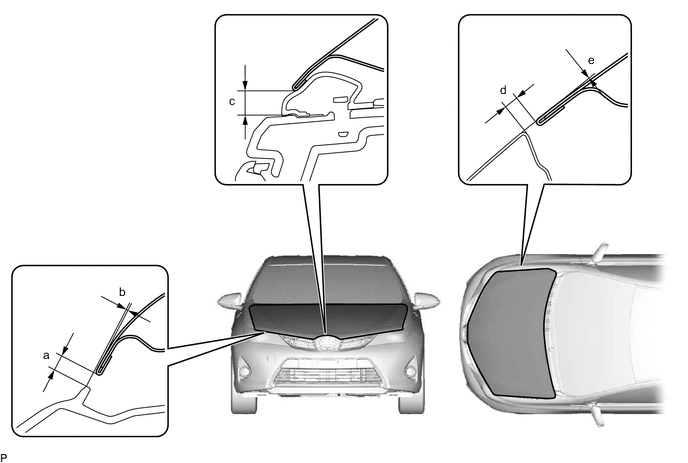

      A0031G7N01
      Номинальный зазор
      Зона Измерение Зона Измерение
      a 2,85 - 6,85 мм (0,112 - 0,270 дюйма) b -1,2 - 2,8 мм (-0,0472 - 0,110 дюйма)
      c 4,85 - 8,85 мм (0,191 - 0,348 дюйма) d 2,0-5,0 мм (0,0787-0,197 дюйма)
      e -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма) - -

      Tech Tips

      Центровочные болты применяются для крепления петель капота и замка капота. Не допускается регулировка положения капота и замка капота с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  2. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ


    1. Отрегулируйте капот по горизонтали и вертикали.


      1. A0031DD

        Ослабьте болты петель капота.

      2. Отрегулируйте зазор между капотом и передним крылом, двигая капот.

      3. После регулировки затяните болты петель.

        Torque:
        13 Н*м  { 133 кгс*см, 10 фунт-сила-футов }

    2. Отрегулируйте высоту передней части капота амортизатором капота.

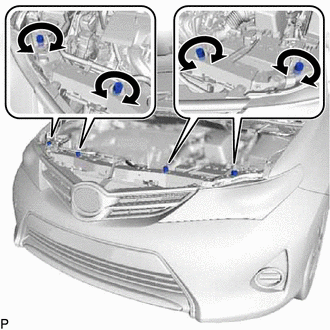

      1. A0031FA

        Отрегулируйте амортизаторы капота таким образом, чтобы капот и крыло оказались на одном уровне.

        Tech Tips

        Отрегулируйте высоту передней части капота, поворачивая амортизаторы капота.

    3. Отрегулируйте замок капота.

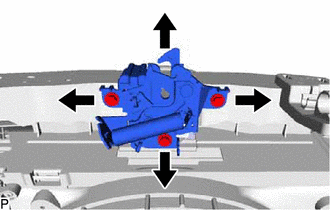

      1. A0031FZ

        Ослабьте 3 болта.

      2. После регулировки затяните болты.

        Torque:
        7,5 Н*м  { 76 кгс*см, 66 фунт-сила-дюймов }

      3. Убедитесь, что защелка свободно входит в замок.

  3. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ДВЕРЬ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "o" находятся в допустимом диапазоне.

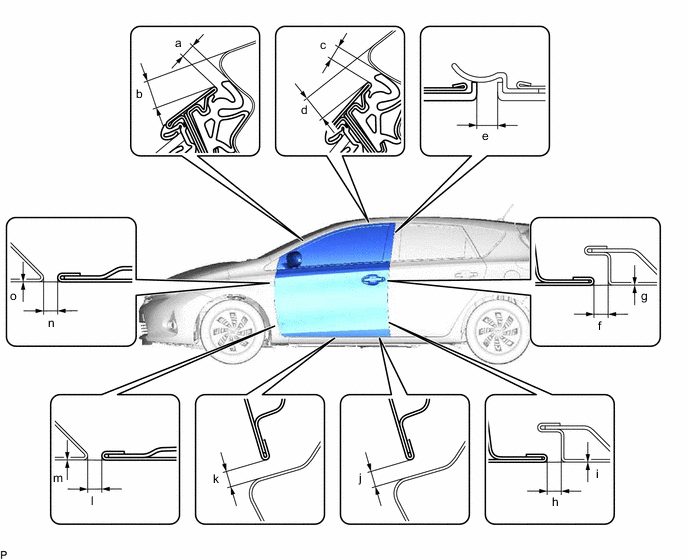

      A0031SWN01
      Номинальный зазор
      Область Измерение Область Измерение
      a 3,9 - 6,9 мм (0,154 - 0,272 дюйма) b 9,7 - 12,7 мм (0,382 - 0,500 дюйма)
      c 3,9 - 6,9 мм (0,154 - 0,272 дюйма) d 8,9 - 11,9 мм (0,350 - 0,469 дюйма)
      e 3,0 - 7,0 мм (0,118 - 0,276 дюйма) f 3,2 - 5,6 мм (0,126 - 0,220 дюйма)
      g -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма) h 3,2 - 5,6 мм (0,126 - 0,220 дюйма)
      i -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма) j 4,2 - 7,2 мм (0,165 - 0,283 дюйма)
      k 4,2 - 7,2 мм (0,165 - 0,283 дюйма) l 2,7 - 5,7 мм (0,106 - 0,224 дюйма)
      м -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма) n 2,7 - 5,7 мм (0,106 - 0,224 дюйма)
      o -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма) - -

      Tech Tips


      • Порядок выполнения работ одинаков для правой и левой стороны.

      • Ниже рассмотрен порядок выполнения работ для левой стороны.

      • Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  4. ОТРЕГУЛИРУЙТЕ ПЕРЕДНЮЮ ДВЕРЬ

    Note

    Перед регулировкой защелок дверных замков обязательно выключите зажигание.

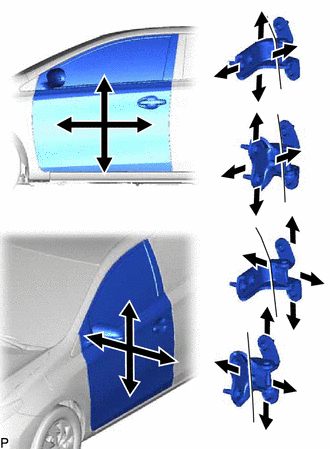

    1. A0031O2

      С помощью SST ослабьте болты крепления петли со стороны кузова и отрегулируйте положение двери.

      SST
      09812-00010

    2. После регулировки затяните болты петли со стороны кузова.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

    3. Ослабьте болты крепления петли со стороны двери и отрегулируйте положение двери.

    4. После регулировки затяните болты петли со стороны двери.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

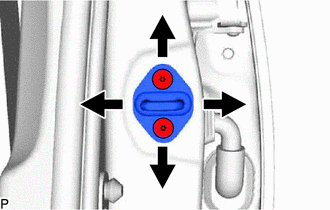

    5. A0031C4

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте винты крепления защелки.

    6. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    7. После регулировки затяните винты крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

  5. ПРОВЕРЬТЕ ЗАДНЮЮ ДВЕРЬ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "o" находятся в допустимом диапазоне.

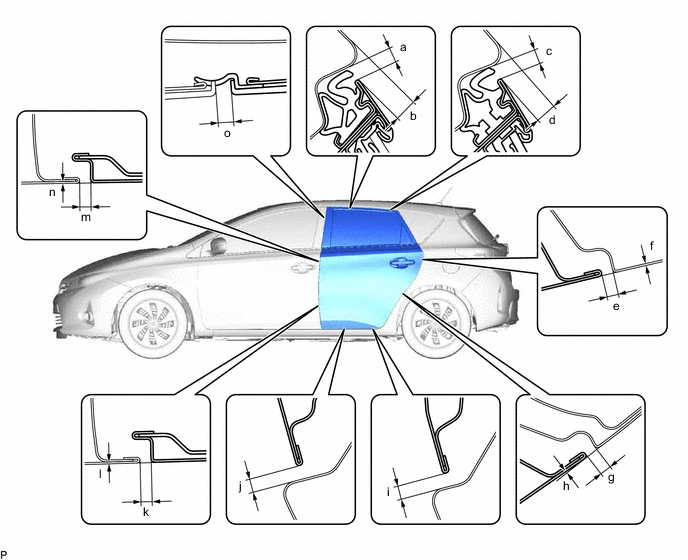

      A0031DKC01
      Номинальный зазор
      Область Измерение Область Измерение
      a 3,9 - 6,9 мм (0,154 - 0,272 дюйма) b 7,5 - 10,5 мм (0,295 - 0,413 дюйма)
      c 3,9 - 6,9 мм (0,154 - 0,272 дюйма) d 6,6 - 9,6 мм (0,260 - 0,378 дюйма)
      e 2,7 - 5,7 мм (0,106 - 0,224 дюйма) f -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма)
      г 2,7 - 5,7 мм (0,106 - 0,224 дюйма) h -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма)
      i 4,2 - 7,2 мм (0,165 - 0,283 дюйма) j 4,2 - 7,2 мм (0,165 - 0,283 дюйма)
      k 3,2 - 5,6 мм (0,126 - 0,220 дюйма) l -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      м 3,2 - 5,6 мм (0,126 - 0,220 дюйма) n -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      o 3,0 - 7,0 мм (0,118 - 0,276 дюйма) - -

      Tech Tips


      • Порядок выполнения работ одинаков для правой и левой стороны.

      • Ниже рассмотрен порядок выполнения работ для левой стороны.

      • Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  6. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ

    Note

    Перед регулировкой защелок дверных замков обязательно выключите зажигание.

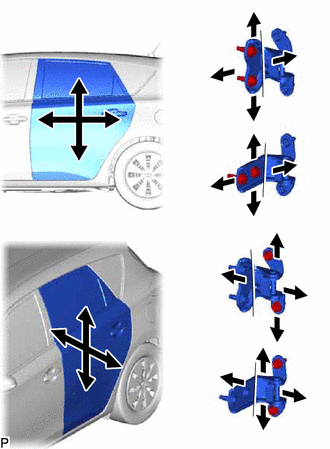

    1. A0031RK

      С помощью SST ослабьте болты крепления петли со стороны кузова и отрегулируйте положение двери.

      SST
      09812-00010

    2. После регулировки затяните болты петли со стороны кузова.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

    3. Ослабьте болты крепления петли со стороны двери и отрегулируйте положение двери.

    4. После регулировки затяните болты петли со стороны двери.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

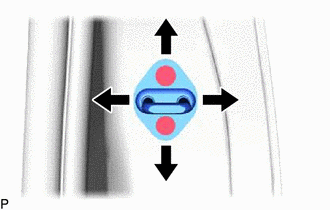

    5. A0031KB

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте винты крепления защелки.

    6. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    7. После регулировки затяните винты крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

  7. ПРОВЕРЬТЕ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "h" находятся в допустимом диапазоне.

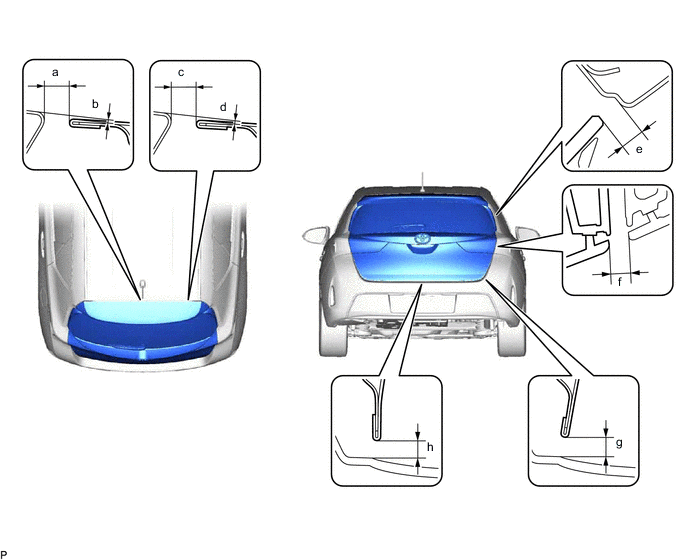

      A0031N7N01
      Номинальный зазор
      Область Измерение Область Измерение
      a 5,5 - 8,5 мм (0,217 - 0,335 дюйма) b 0,5 - 2,0 мм (0,0197 - 0,0787 дюйма)
      c 5,5 - 8,5 мм (0,217 - 0,335 дюйма) d 0,5 - 2,0 мм (0,0197 - 0,0787 дюйма)
      e 3,85 - 6,85 мм (0,152 - 0,270 дюйма) f 3,5 - 7,5 мм (0,138 - 0,295 дюйма)
      g 4,35 - 7,35 мм (0,171 - 0,289 дюйма) h 4,35 - 7,35 мм (0,171 - 0,289 дюйма)

      Tech Tips


      • Порядок выполнения работ одинаков для правой и левой стороны.

      • Ниже описан порядок работ для левой стороны.

      • Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).

  8. ОТРЕГУЛИРУЙТЕ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A0031Q8

      Перед регулировкой положения верхнего края двери багажного отделения по вертикали или горизонтали ослабьте болты.

    2. После регулировки затяните крепеж петель со стороны кузова.

      Torque:
      19,5 Н*м  { 199 кгс*см, 14 фунт-сила-футов }

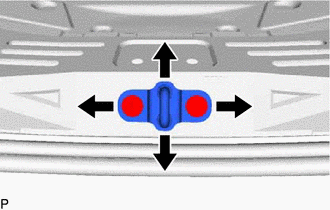

    3. A0031OH

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте винты крепления защелки.

    4. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    5. После регулировки затяните винты крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      11,5 Н*м  { 117 кгс*см, 8 фунт-сила-футов }
