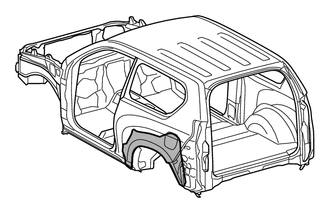

НАРУЖНАЯ ПАНЕЛЬ ЗАДНЕЙ КОЛЕСНОЙ НИШИ (для 3-дверных моделей) ЗАМЕНА УЗЛОВ



  1. СНЯТИЕ

    Значения символов
    B001C30 Точки сварки при снятии
    B001C6K Точки сварки при снятии
    B001C1V Место разрезания и соединения

      ТОЧКА СНЯТИЯ

    1. *a используется повторно.

    2. *b используется повторно.

    3. После снятия детали *a снимите наружную панель задней колесной ниши.

    4. После снятия детали *b снимите наружную панель задней колесной ниши.

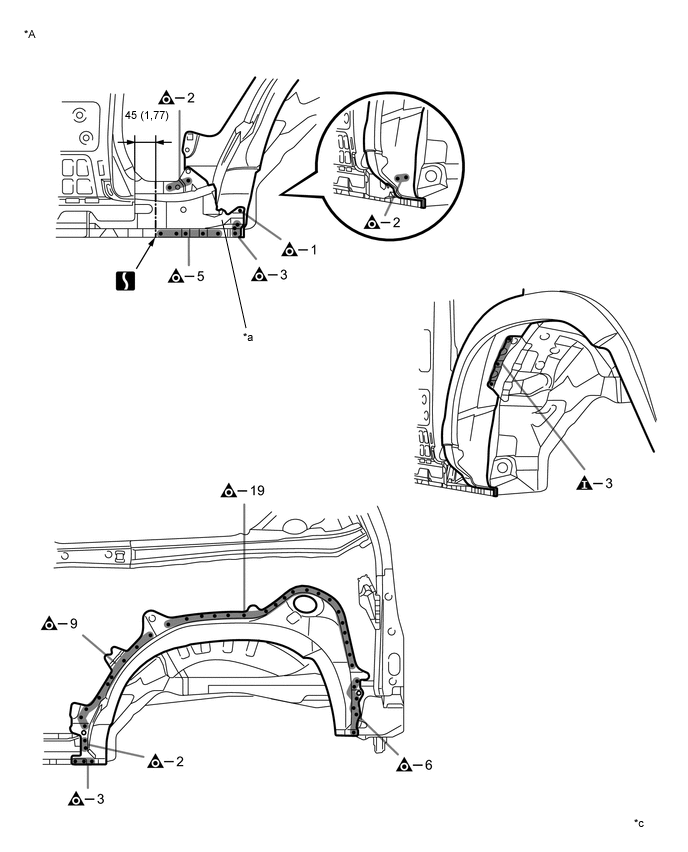

    A002JD9C01
    *A Левая сторона - -
    *c мм (дюйм.) - -

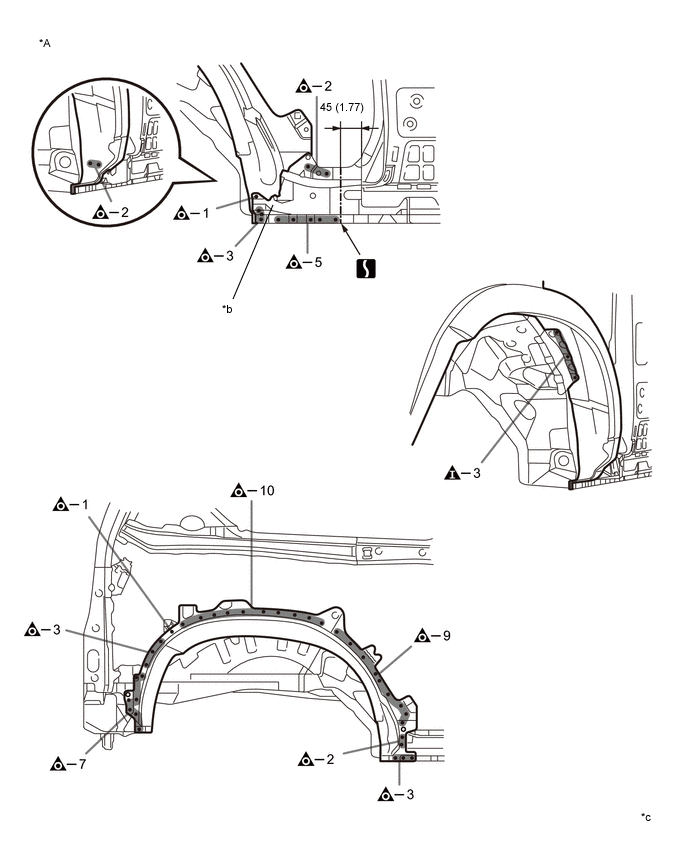

    A002JEYC01
    *A Правая сторона - -
    *c мм (дюйм.) - -

  2. УСТАНОВКА

    Значения символов
    B001C44 Точечная сварка
    B001C57 Сварка электрозаклепкой
    B001C4M Сварка электрозаклепкой
    B001C5R Стыковой сварной шов
    B001C5F Герметик для кузова
    B001C1W Сборочная метка

      ТОЧКА УСТАНОВКИ

    1. При установке новых деталей совместите стандартные установочные отверстия на наружной и внутренней панелях.

    2. Перед тем, как установить новые детали, нанесите герметик для кузова.

      Tech Tips

      Наносите герметик для кузова в виде равномерного по толщине непрерывного валика.

    3. После приваривания к кузову наружной панели задней колесной ниши установите деталь *c.

    4. После приваривания к кузову наружной панели задней колесной ниши установите деталь *d.

    5. После сварки нанесите герметик для кузова и грунтовочное покрытие на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

    6. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

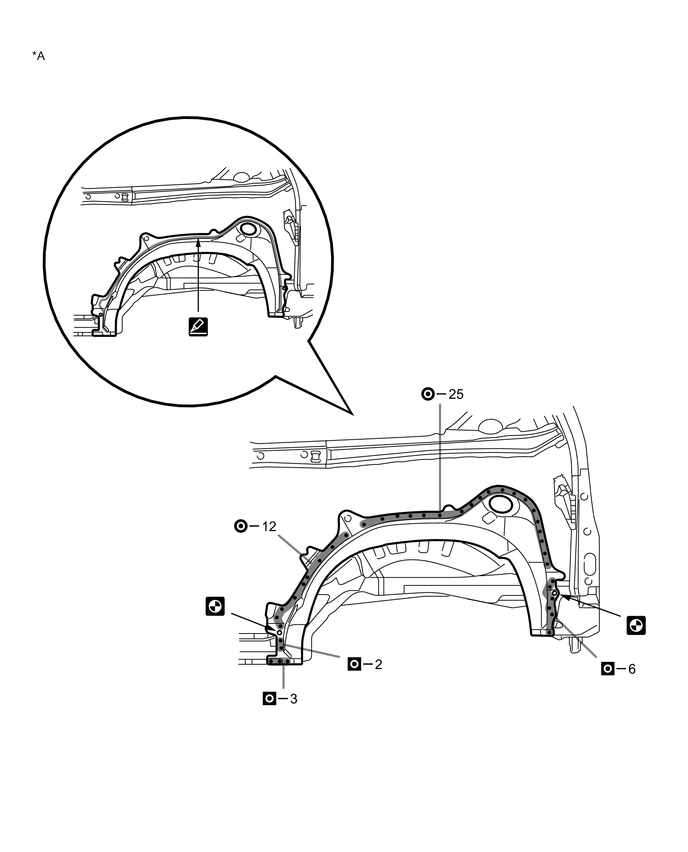

    A002JNEC01
    *A Левая сторона - -

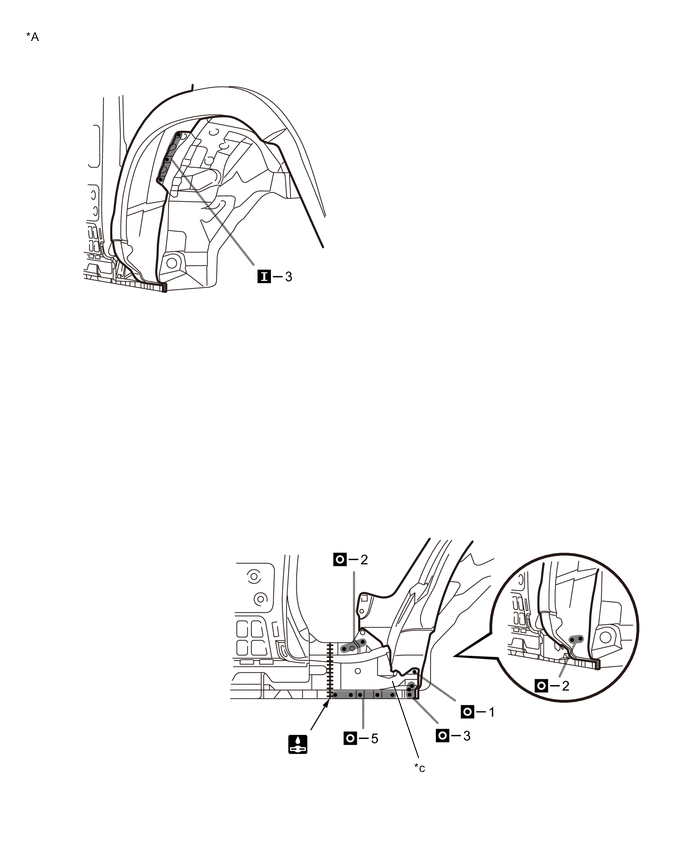

    A002JI9C01
    *A Левая сторона - -

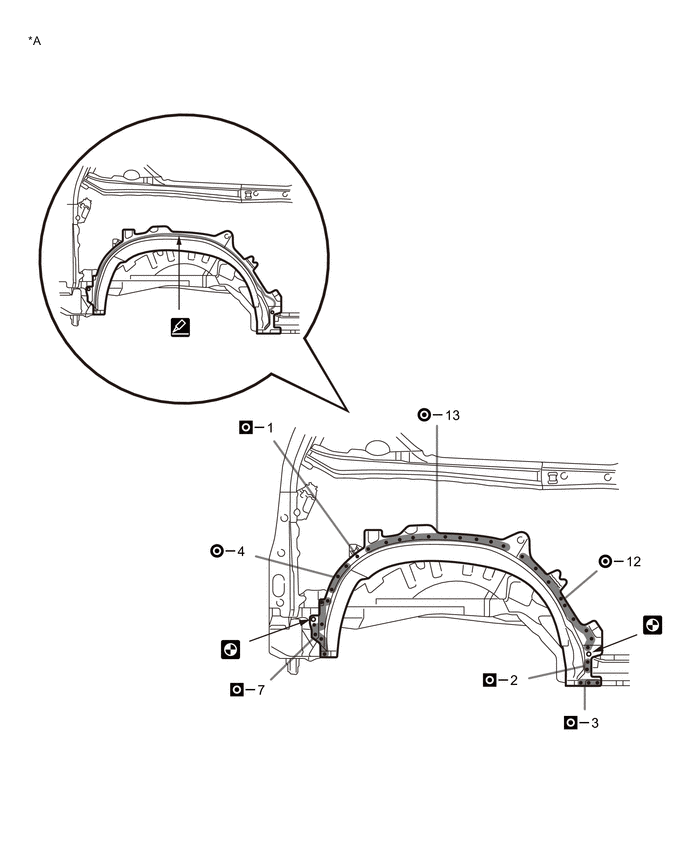

    A002JOBC01
    *A Правая сторона - -

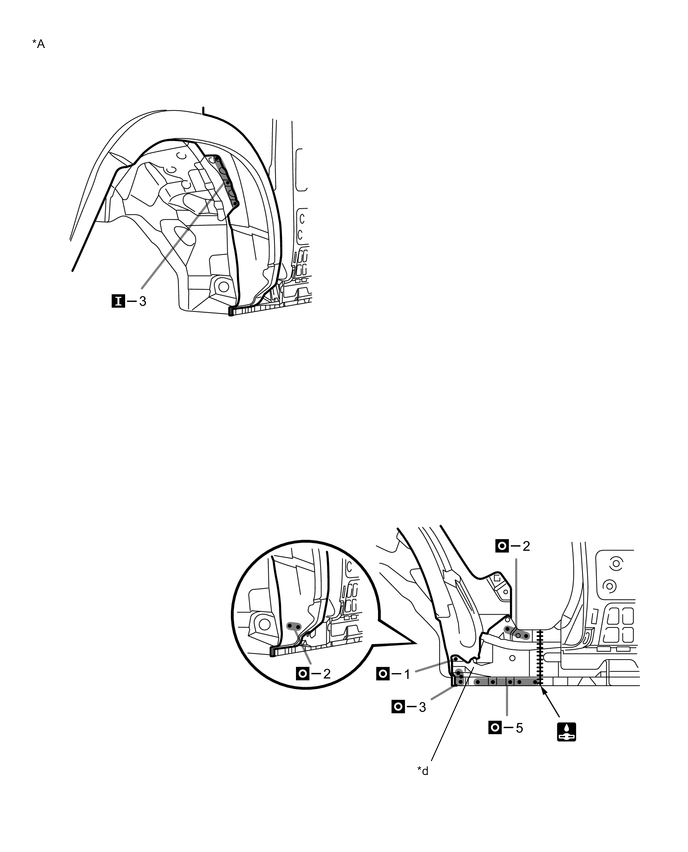

    A002JFOC01
    *A Правая сторона - -
