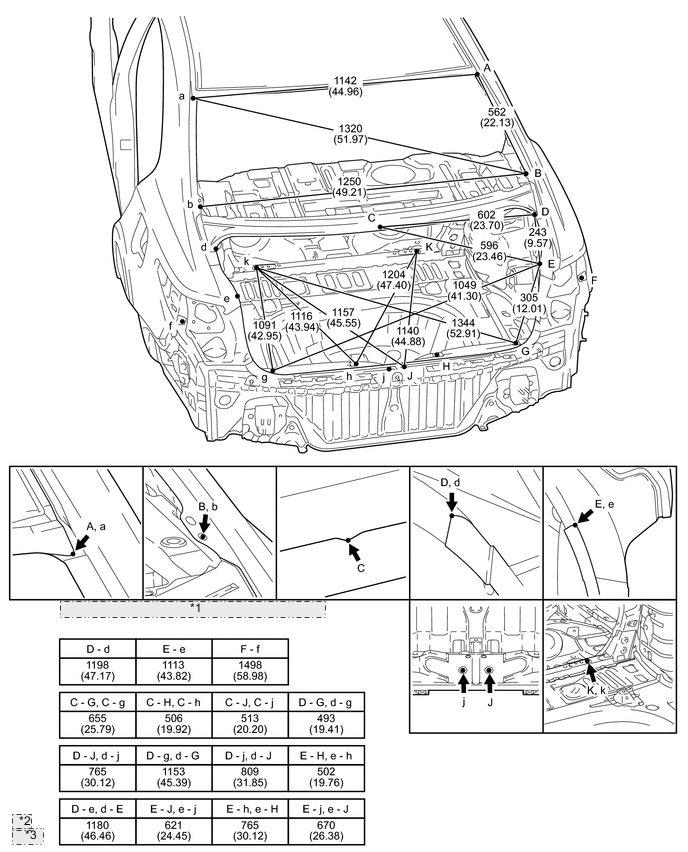

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ
Tech Tips
-
Если указан только один размер, значит левая и правая стороны симметричны.
-
В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).
| Схематическое обозначение | Наименование | Диаметр отверстия мм (дюйм.) |
|---|---|---|
| A, a | Место соединения наружной задней боковой панели / панели крыши | - |
| B, b | Стандартное отверстие для задней боковой панели кузова | φ10 (0,39) |
| C | Центральная метка верхнего заднего усиления | - |
| D, d | Место соединения наружной задней боковой панели / верхнего заднего усиления | - |
| E, e | Место соединения наружной задней боковой панели/проема двери багажного отделения | - |
| F, f | Стандартное отверстие для задней боковой панели кузова | φ13 (0,51) |
| G, g | Отверстие для крепления панели облицовки | Ø8,5 (0,33) |
| H, h | Отверстие для крепления панели облицовки | Ø8,5 (0,33) |
| J, j | Гайка крепления пластины фиксатора замка | M8 (0,31) |
| K, k | Стандартное отверстие для крепления поперечины заднего пола | φ13 (0,51) |
| *1 | Расстояние между точками, отличными от вышеуказанных |
| *2 | мм |
| *3 | (дюймы) |
