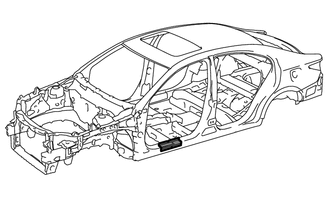

НАРУЖНАЯ ПАНЕЛЬ ПОРОГА ОТРЕЗАЕМЫЕ И СОЕДИНЯЕМЫЕ СМЕННЫЕ ЧАСТИ (МАЛОГО РАЗМЕРА)

A002KPH

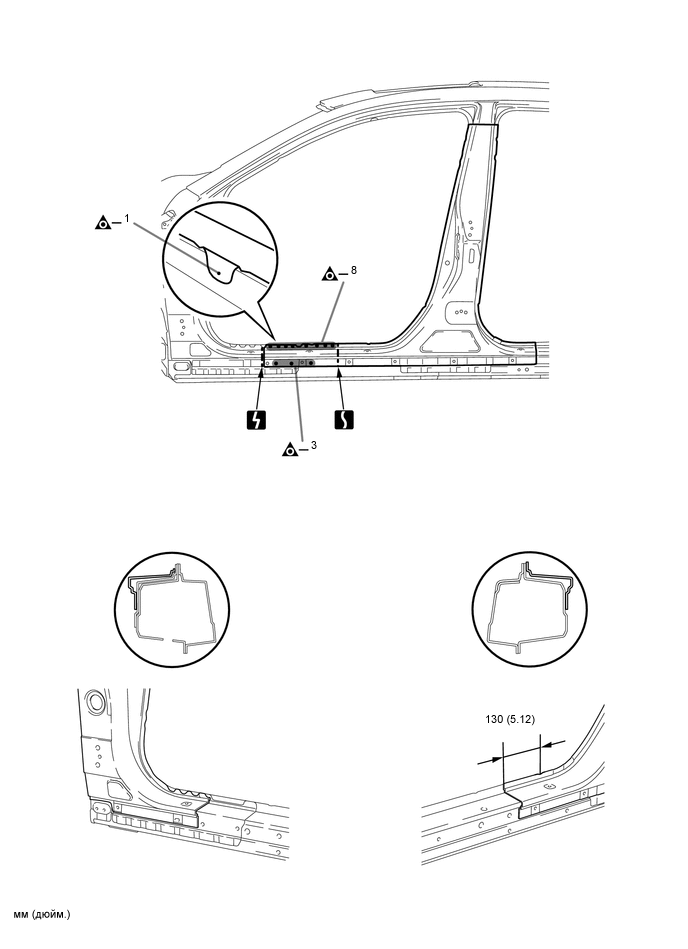

  1. СНЯТИЕ

    Значения символов
    A002KKM Точки сварки при снятии
    A002KOD Место разрезания и соединения
    A002KLT Место разрезания на запасные части
    A002KIBE02

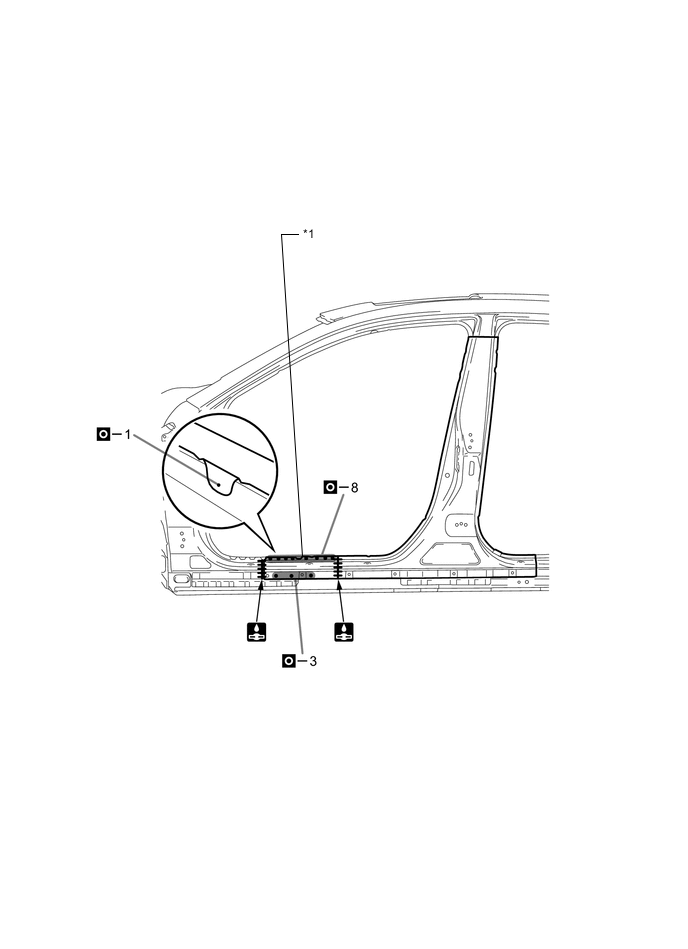

  2. УСТАНОВКА

    Значения символов
    A002KKA Сварка электрозаклепкой
    A002KLY Стыковой сварной шов

      ТОЧКА УСТАНОВКИ

    1. Проверьте сопряжение новых деталей с прилегающими деталями кузова перед сваркой. От того, насколько правильно сопрягаются детали друг с другом, будет зависеть после сборки внешний вид узла и всего автомобиля.

    2. Установите не закрепляя новые детали и измерьте необходимые размеры в соответствии со схемой измерений (См. размеры кузова.)

    3. После сварки нанесите герметик для кузова на соответствующие детали (См. раздел "Лакокрасочное покрытие".)

    4. После нанесения верхнего слоя покрытия нанесите антикоррозийное средство на сварные точки несущих рабочую нагрузку швов замкнутого профиля с внутренней стороны панели.

    A002KQLE01
    *1 НАРУЖНАЯ СРЕДНЯЯ СТОЙКА КУЗОВА
