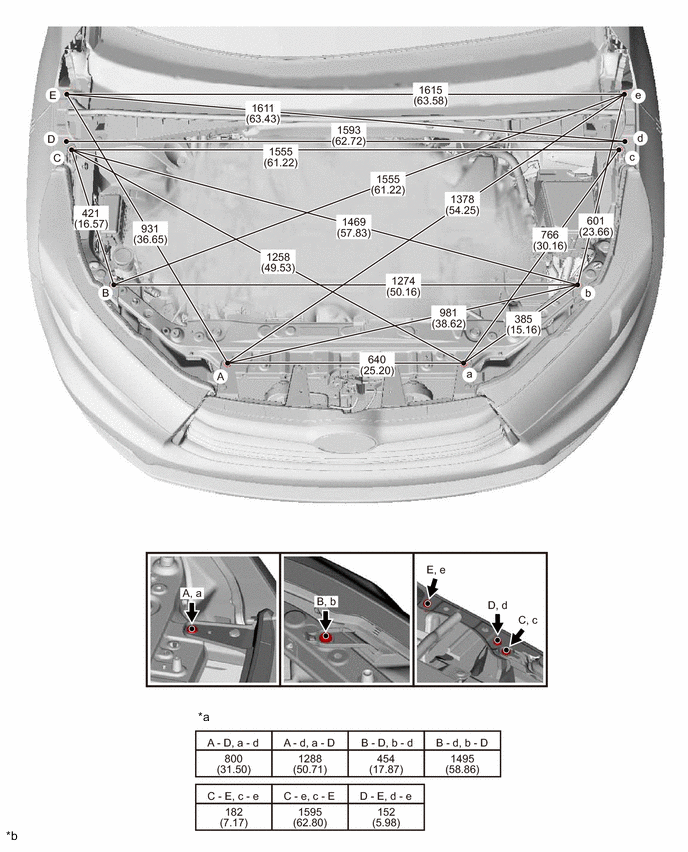

СПРАВОЧНЫЕ ЗНАЧЕНИЯ ДЛЯ МОТОРНОГО ОТСЕКА РАЗМЕРЫ В ТРЕХМЕРНОЙ СИСТЕМЕ КООРДИНАТ
Tech Tips
-
Точки измерения при снятых уплотнении впускного воздухопровода холодного воздуха, боковом уплотнении радиатора и верхнем элементе защиты переднего крыла.
-
Если указан только один размер, значит левая и правая стороны симметричны.
-
В обозначениях прописные буквы соответствуют правой стороне автомобиля, а строчные – левой стороне (если смотреть сзади).
| Схематическое обозначение | Наименование | Диаметр отверстия мм (дюйм.) |
|---|---|---|
| A, a | Фиксатор крепления решетки радиатора | - |
| B, b | Винт крепления фары | - |
| C, c | Винт крепления фары | - |
| D, d | Болт крепления переднего крыла | M6 (0,24) |
| E, e | Болт крепления переднего крыла | M6 (0,24) |
| *a | Расстояние между точками, отличными от вышеуказанных | *b | мм (дюймы) |
