УСТАНОВОЧНЫЙ СТАНДАРТ / МЕТОДИКА РЕГУЛИРОВКИ РЕГУЛИРОВКА


  1. ПРОВЕРЬТЕ КАПОТ В СБОРЕ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "d" находятся в допустимом диапазоне.

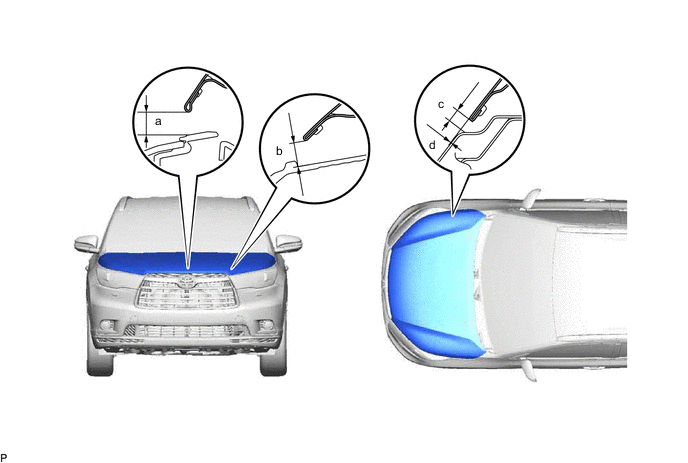

      A00265RN01
      Номинальный зазор
      Зона Измерение Зона Измерение
      a 9,31 - 12,31 мм (0,367 - 0,485 дюйма) b 8,91 - 11,91 мм (0,351 - 0,469 дюйма)
      c 3,4 - 6,4 мм (0,134 - 0,252 дюйма) d -1,4 - 1,6 мм (-0,0551 - 0,0630 дюйма)

      Tech Tips

      Центровочные болты применяются для крепления петель капота и замка капота. Не допускается регулировка положения капота и замка капота с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  2. ОТРЕГУЛИРУЙТЕ КАПОТ В СБОРЕ


    1. Отрегулируйте капот по горизонтали и вертикали.

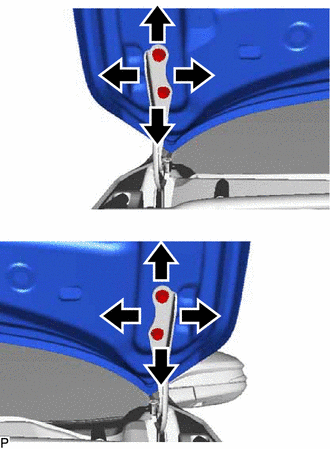

      1. A002664

        Ослабьте болты петель капота.

      2. Отрегулируйте зазор между капотом и передним крылом, двигая капот.

      3. После регулировки затяните болты петель.

        Torque:
        13 Н*м  { 133 кгс*см, 10 фунт-сила-футов }

    2. Отрегулируйте высоту передней части капота амортизатором капота.

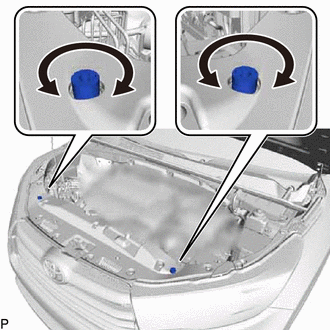

      1. A00264F

        Отрегулируйте амортизаторы капота таким образом, чтобы капот и крыло оказались на одном уровне.

        Tech Tips

        Отрегулируйте высоту передней части капота, поворачивая амортизаторы капота.

    3. Для моделей без динамической радарной системы круиз-контроля:


      1. Снимите решетку радиатора.

    4. С динамической радарной системой круиз-контроля:


      1. Снимите датчик радара миллиметрового диапазона в сборе.

    5. Отрегулируйте замок капота.

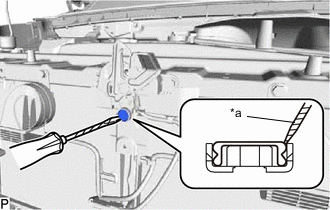

      1. A00265AC01
        *a Защитная клейкая лента

        С помощью отвертки снимите колпачок гайки замка капота.

        Tech Tips

        Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

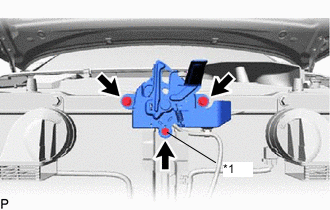

      2. A00266WC01
        *1 Болт замка капота

        Ослабьте 2 болта и болт замка капота.

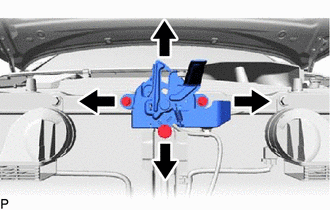

      3. A00265W

        Отрегулируйте замок капота и затяните 2 болта и болт замка капота.

        Torque:
        8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

      4. Убедитесь, что защелка свободно входит в замок.

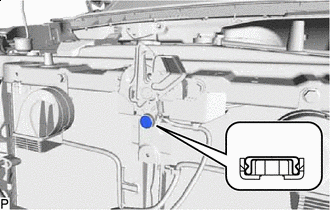

      5. A002660C01

        Установите новый колпачок гайки замка капота.

    6. Для моделей без динамической радарной системы круиз-контроля:


      1. Установите решетку радиатора.

    7. С динамической радарной системой круиз-контроля:


      1. Установите датчик радара миллиметрового диапазона в сборе.

  3. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ДВЕРЬ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "p" находятся в допустимом диапазоне.

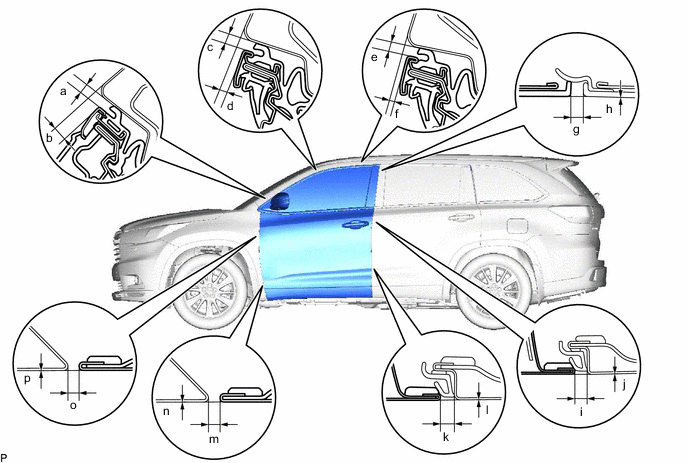

      A00265MN01
      Номинальный зазор
      Область Измерение Область Измерение
      a 3,35 - 6,35 мм (0,132 - 0,250 дюйма) b 6,15 - 9,15 мм (0,242 - 0,360 дюйма)
      c 3,35 - 6,35 мм (0,132 - 0,250 дюйма) d 2,35 - 5,35 мм (0,0925 - 0,211 дюйма)
      e 3,35 - 6,35 мм (0,132 - 0,250 дюйма) f 0,95 - 3,95 мм (0,0374 - 0,156 дюйма)
      g 2,3 - 6,3 мм (0,0906 - 0,248 дюйма) h -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      i 3,2 - 5,6 мм (0,126 - 0,220 дюйма) j -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      k 3,2 - 5,6 мм (0,126 - 0,220 дюйма) l -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      м 2,8 - 5,2 мм (0,110 - 0,205 дюйма) n -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      o 2,8 - 5,2 мм (0,110 - 0,205 дюйма) p -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)

      Tech Tips


      • Порядок выполнения работ одинаков для правой и левой стороны.

      • Ниже описан порядок работ для левой стороны.

      • Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  4. СНИМИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ПЕРЕДНЕГО КРЫЛА

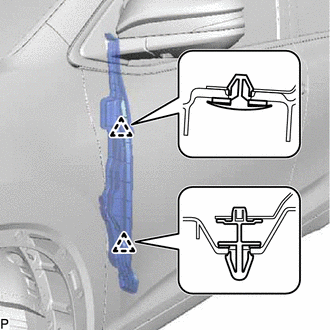

    1. A00264E

      Снимите 2 фиксатора и защиту боковой панели переднего крыла.

  5. ОТРЕГУЛИРУЙТЕ ПЕРЕДНЮЮ ДВЕРЬ

    Note

    Перед регулировкой защелок дверных замков обязательно выключите зажигание.

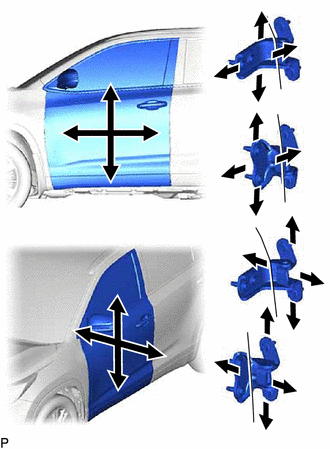

    1. A002644

      С помощью SST ослабьте 4 болта крепления петли со стороны кузова и отрегулируйте положение двери.

      SST
      09812-00010

    2. После регулировки затяните 4 болта петли со стороны кузова.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

    3. Ослабьте 4 болта крепления петли со стороны двери и отрегулируйте положение двери.

    4. После регулировки затяните 4 болта петли со стороны двери.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

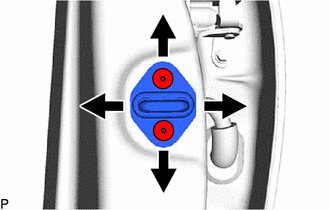

    5. A00264O

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте 2 винта крепления защелки.

    6. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    7. После регулировки затяните 2 винта выпускного крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

  6. УСТАНОВИТЕ ЗАЩИТУ БОКОВОЙ ПАНЕЛИ ПЕРЕДНЕГО КРЫЛА


    1. Установите защитный элемент боковой панели переднего крыла и закрепите 2 новыми фиксаторами.

  7. ПРОВЕРЬТЕ ЗАДНЮЮ ДВЕРЬ

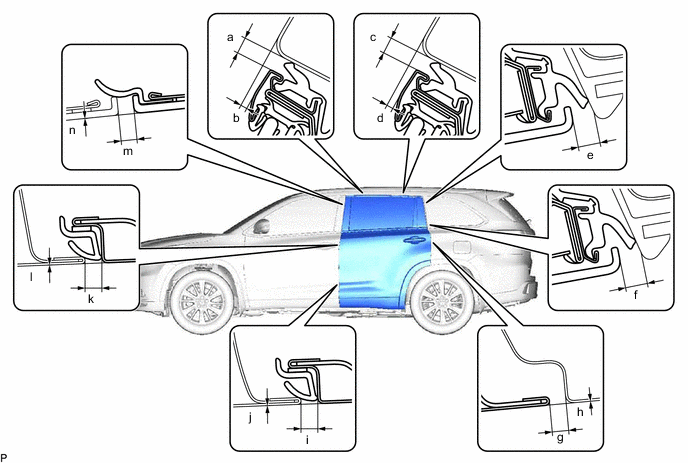

    1. Убедитесь, что измеренные зазоры на участках от "a" до "n" находятся в допустимом диапазоне.

      A00265UN01
      Номинальный зазор
      Область Измерение Область Измерение
      a 3,35 - 6,35 мм (0,132 - 0,250 дюйма) b 0,65 - 6,35 мм (0,0256 - 0,250 дюйма)
      c 3,35 - 6,35 мм (0,132 - 0,250 дюйма) d 0,75 - 3,75 мм (0,0295 - 0,148 дюйма)
      e 4,5 - 8,5 мм (0,177 - 0,335 дюйма) f 4,5 - 8,5 мм (0,177 - 0,335 дюйма)
      g 3,5 - 5,5 мм (0,138 - 0,217 дюйма) h -1,5 - 1,5 мм (-0,0591 - 0,0591 дюйма)
      i 3,2 - 5,6 мм (0,126 - 0,220 дюйма) j -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      k 3,2 - 5,6 мм (0,126 - 0,220 дюйма) l -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)
      м 4,3 - 6,3 мм (0,169 - 0,248 дюйма) n -1,2 - 1,2 мм (-0,0472 - 0,0472 дюйма)

      Tech Tips


      • Порядок выполнения работ одинаков для правой и левой стороны.

      • Ниже описан порядок работ для левой стороны.

      • Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными.

  8. ОТРЕГУЛИРУЙТЕ ЗАДНЮЮ ДВЕРЬ

    Note

    Перед регулировкой защелок дверных замков обязательно выключите зажигание.

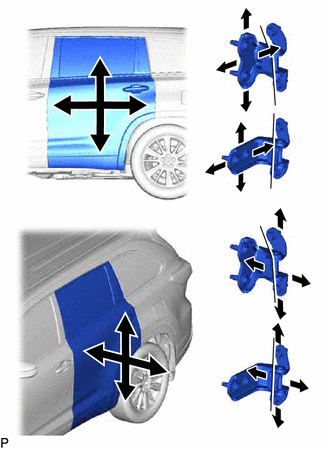

    1. A00266N

      С помощью SST ослабьте 4 болта крепления петли со стороны кузова и отрегулируйте положение двери.

      SST
      09812-00010

    2. После регулировки затяните 4 болта петли со стороны кузова.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

    3. Ослабьте 4 болта крепления петли со стороны двери и отрегулируйте положение двери.

    4. Ослабьте 4 болта крепления петли со стороны двери и отрегулируйте положение двери.

      Torque:
      26 Н*м  { 265 кгс*см, 19 фунт-сила-футов }

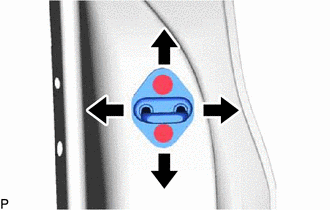

    5. A00264A

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте 2 винта крепления защелки.

    6. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    7. После регулировки затяните 2 винта выпускного крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

  9. ПРОВЕРЬТЕ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Убедитесь, что измеренные зазоры на участках от "a" до "m" находятся в допустимом диапазоне.

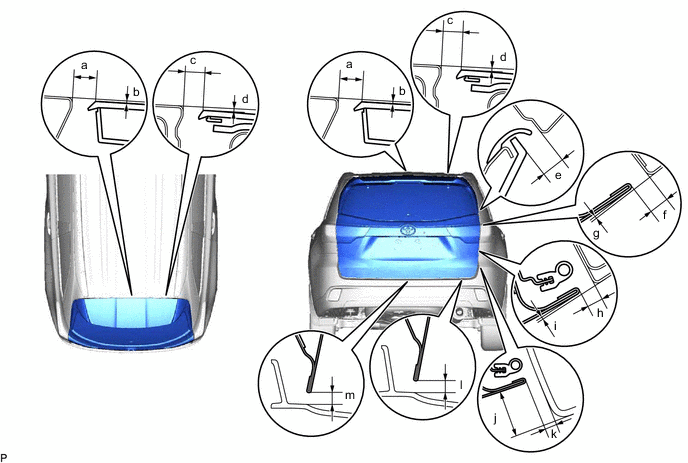

      A00266AN01
      Номинальный зазор
      Область Измерение Область Измерение
      a 9,0 - 13,0 мм (0,354 - 0,512 дюйма) b 0 - 3,5 мм (0,00 - 0,138 дюйма)
      c 7,4 - 11,4 мм (0,291 - 0,449 дюйма) d 0 - 3,5 мм (0,00 - 0,138 дюйма)
      e 6,0 - 10,0 мм (0,236 - 0,394 дюйма) f 5,4 - 8,4 мм (0,213 - 0,331 дюйма)
      г 0,2 - 3,2 мм (0,00787 - 0,126 дюйма) h 4,8 - 7,8 мм (0,189 - 0,307 дюйма)
      i -0,4 - 2,6 мм (-0,0157 - 0,102 дюйма) j 21,5 - 25,5 мм (0,847 - 1,00 дюйма)
      k 4,3 - 8,3 мм (0,169 - 0,327 дюйма) l 4,8 - 8,8 мм (0,189 - 0,346 дюйма)
      м 4,8 - 8,8 мм (0,189 - 0,346 дюйма) - -

      Tech Tips

      Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).

  10. ОТРЕГУЛИРУЙТЕ ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

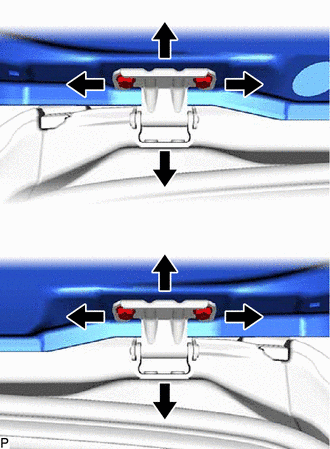

    1. A00264Y

      Перед регулировкой положения верхнего края двери багажного отделения по вертикали или горизонтали ослабьте 4 болта.

    2. После регулировки затяните крепеж петель со стороны кузова.

      Torque:
      19,5 Н*м  { 199 кгс*см, 14 фунт-сила-футов }

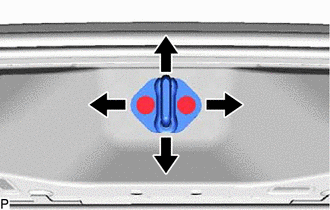

    3. A00266D

      С помощью торцевого ключа "TORX" (T40) слегка ослабьте 2 винта крепления защелки.

    4. Отрегулируйте положение защелки, подбив ее с помощью молотка и латунного стержня.

    5. После регулировки затяните 2 винта выпускного крепления защелки с помощью торцевого ключа с головкой "TORX" T40.

      Torque:
      23 Н*м  { 235 кгс*см, 17 фунт-сила-футов }

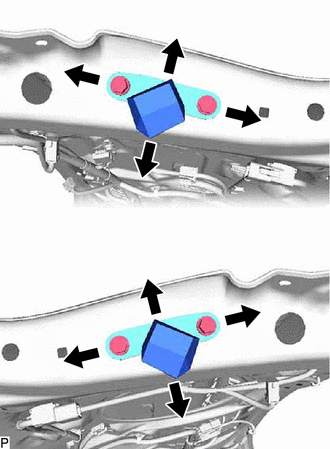

    6. A002648

      После регулировки положения двери багажного отделения отрегулируйте положение нижних упоров двери багажного отделения.

      Torque:
      7,5 Н*м  { 76 кгс*см, 66 фунт-сила-дюймов }

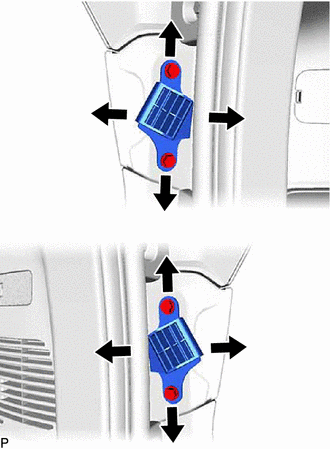

    7. A002657

      После регулировки положения двери багажного отделения отрегулируйте положение кронштейнов упоров двери багажного отделения.

      Torque:
      7,5 Н*м  { 76 кгс*см, 66 фунт-сила-дюймов }
