ЗАМЕЧАНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ, ОТНОСЯЩИЕСЯ К РАБОТЕ - МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН

Информация добавлена 27-09-2017


  1. ОПИСАНИЕ ДАТЧИКА СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН


    1. Датчик системы контроля слепых зон излучает электромагнитные волны, чтобы обнаруживать другие автомобили в слепых зонах автомобиля, оснащенного таким датчиком, в результате чего загораются или мигают индикаторы, помогающие водителю совершать безопасные маневры при смене полос движения.

    2. B003YTNC02
      *1 ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
      *a Расширение зоны излучения электромагнитных волн (пример)
      *b В вертикальном направлении - 60°
      *c В горизонтальном направлении - 160°

      В зависимости от типа датчика, зона излучения электромагнитных волн может расширяться в горизонтальном или вертикальном направлении.

  2. ПРОЦЕДУРЫ ПРОВЕРКИ КРОНШТЕЙНА И ОБЛАСТИ УСТАНОВКИ ДАТЧИКА СИСТЕМЫ СЛЕПЫХ ЗОН

    B003YTDE01

    1. Если была заменена наружная задняя боковая панель или кронштейн датчика системы контроля слепых зон, или тем более если наружная задняя боковая панель ремонтировалась, угол установки датчика должен быть отрегулирован, поскольку датчик мог сместиться.

    2. Обязательно выполняйте функциональную проверку после любого ремонта кузова. (Это выполняется в процессе полной провеки с установленным бампером.)

      Порядок действий при функциональной проверке приведен в руководстве по электронным компонентам (руководстве по ремонту).

  3. ПОРЯДОК ДЕЙСТВИЙ ПРИ ИЗМЕРЕНИИ УГЛА УСТАНОВКИ ДАТЧИКА СИСТЕМЫ СЛЕПЫХ ЗОН


    1. Угол установки измеряется в плоскостях A, B, и C при помощи цифрового угломера, трехмерного измерительного прибора или аналогичного приспособления.

    2. В плоскостях B и C измерения углов выполняйте при помощи цифрового угломера или измерьте положение кронштейна датчика.

    3. Поскольку угломер не может быть использован в плоскости A, измерьте положение кронштейна датчика (размер y).

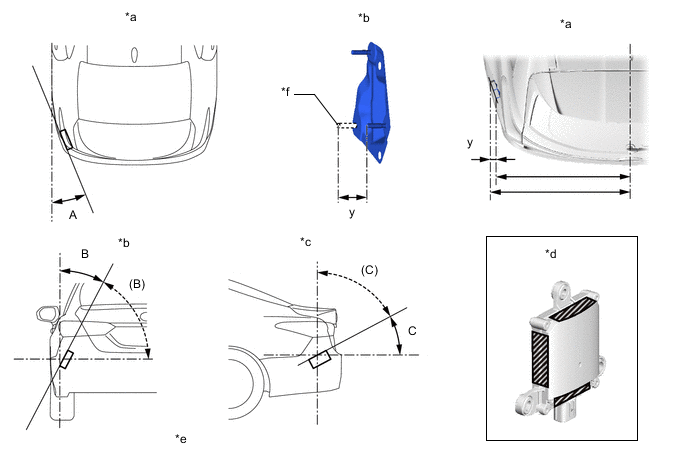

      B003YTQC01
      *a Вид сверху *b Вид сзади
      *c Вид сбоку *d Базовая плоскость датчика при измерении цифровым угломером
      *e B/C: Выполняйте измерение положения горизонтальной или вертикальной оси *f

  4. ЗОНЫ ИЗЛУЧЕНИЯ ДАТЧИКА СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН ОТНОСИТЕЛЬНО БАМПЕРА


    1. Выполните измерения размеров вдоль передней поверхности бампера.

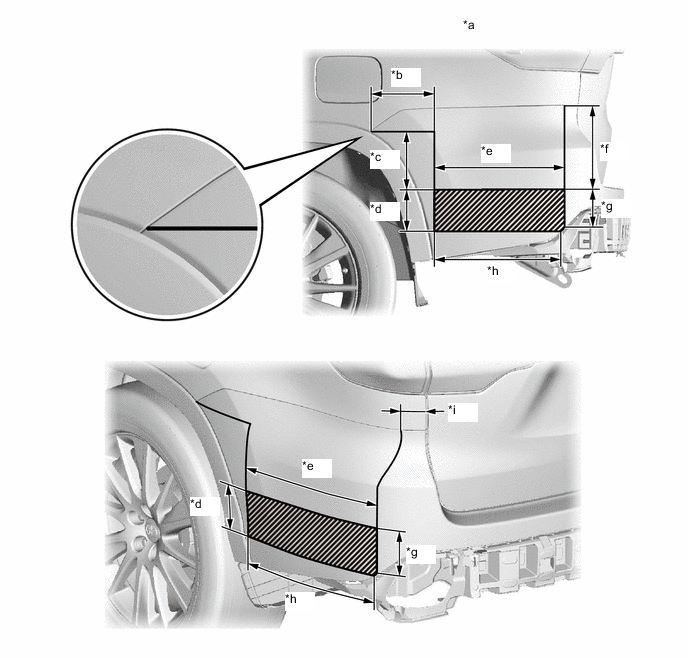

      B003YT4C01
      *a Вид сбоку *b 200 мм (7,87 дюйма)
      *c 177 мм (6,97 дюйма) *d 134 мм (5,28 дюйма)
      *e 423 мм (16,65 дюйма) *f 278 мм (10,94 дюйма)
      *g 126 мм (4,96 дюйма) *h 417 мм (16,42 дюйма)
      *i 60 мм (2,36 дюйма) - -
      B003YTP Зона излучения электромагнитных волн - -

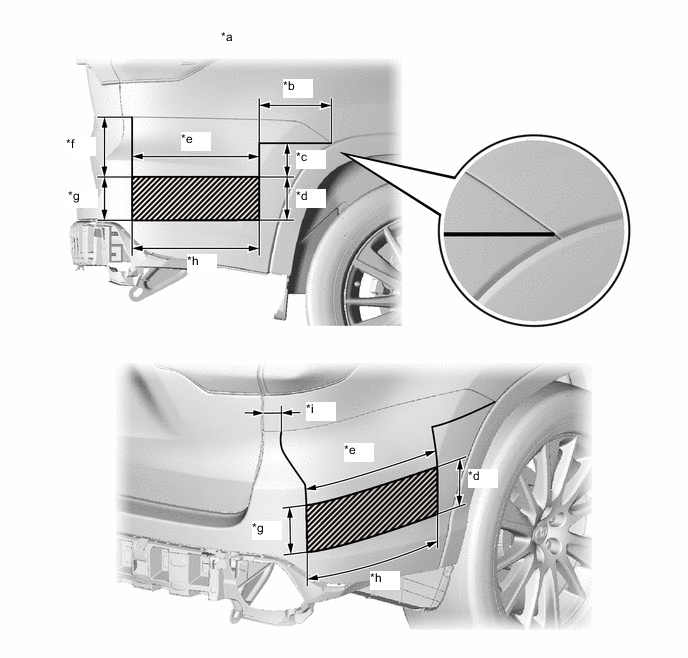

      B003YTGC01
      *a Вид сбоку *b 226 мм (8,90 дюйма)
      *c 107 мм (4,21 дюйма) *d 131 мм (5,16 дюйма)
      *e 414 мм (16,30 дюйма) *f 211 мм (8,31 дюйма)
      *g 131 мм (5,16 дюйма) *h 414 мм (16,30 дюйма)
      *i 41 мм (1,61 дюйма) - -
      B003YTP Зона излучения электромагнитных волн - -

  5. ЗАПРЕТЫ ОТНОСИТЕЛЬНО ЗОНЫ ИЗЛУЧЕНИЯ


    1. Следующие работы запрещено выполнять в зоне излучения, поскольку они могут исказить характер излучения:


      1. Нанесение шпаклевки при ремонте поврежденных участков

        Tech Tips

        Для небольших повреждений допускается ремонт покраской, когда повреждения могут быть устранены нанесением грунтовки и краски.

        B003YTCC02
        *a Избегайте зон излучения электромагнитных волн *b Для устранения повреждения наносите только грунтовку
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        B003YTI ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B003YTP ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B003YTR Шпаклевка B003YTA Шпатель для нанесения грунтовки
        B003YTEC02
        *a В зоне излучения присутствует шпаклевка *b В зоне излучения для устанения повреждения нанесена шпаклевка
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        B003YTI ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B003YTP ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B003YTR Шпаклевка - -

      2. В зоне излучения имеются границы окончательной покраски или ее неравномерность

        Tech Tips

        Если вся зона излучения электромагнитных волн полностью окрашена, это не вызывает проблем.

        B003YTLC02
        *a Избегайте зон излучения электромагнитных волн *b Зона излучения электромагнитных волн закрыта
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        *e Удаление - -
        B003YTI ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B003YTP ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B003YTA Окончательная покраска B003YTJ Неравномерность
        B003YTSC02
        *a В зоне излучения присутствует граница окончательной покраски *b В зоне излучения присутствует неравномерность
        *c Зона излучения электромагнитных волн *d Поперечное сечение
        B003YTI ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА B003YTP ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН
        B003YTA Окончательная покраска B003YTJ Неравномерность

      3. Ремонт трещин и отверстий при помощи полимера

        Tech Tips

        Если в зоне излучения электромагнитных волн имеются трещины или отверстия, всегда заменяйте облицовку заднего бампера.

        B003YTTC02
        *a Зона излучения электромагнитных волн - -
        B003YTA Трещины или отверстия - -
        B003YT5C02
        *a Зона излучения электромагнитных волн - -
        B003YTA Трещины или отверстия - -

      4. Модификация бампера (работа, влияющая на форму или цвет окраски бампера)
