РЕЛЕ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ СНЯТИЕ


  1. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с левосторонним рулевым управлением)

    (см. стр. Click here)

  2. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ (для моделей с правосторонним рулевым управлением)

    (см. стр. Click here).

  3. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01NJ44

      Выверните 5 винтов <F>.

    2. A01NJQM

      Освободите захват, 4 фиксатора и направляющую.

    3. Отсоедините все разъемы и снимите дверцу перчаточного ящика.

  4. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A01NISQ

      Отсоедините 4 разъема.

    2. A01NL5RE02

      Освободите 2 захвата, как показано на рисунке, и отсоедините 2 разъема (A).

    3. Отсоедините 4 разъема (В).

    4. A01NKVN

      Отверните 2 гайки.

    5. A01NIZ0

      Освободите захват и отсоедините разъем, как показано на рисунке.

    6. A01NJJS

      Освободите 2 захвата и освободите защелку разъема, как показано на рисунке.

    7. A01NI7C

      Освободите захват, как показано на рисунке, и отсоедините разъем, чтобы снять распределительный блок панели приборов в сборе.

  5. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01NJ8Z

      Отсоедините 3 разъема.

    2. A01NK4YE02

      Расцепите 2 захвата, как показано на рисунке, и отсоедините 2 разъема (A).

    3. Отсоедините разъем (B).

    4. A01NJCX

      Выверните болт и гайку.

    5. A01NJGF

      Освободите захват и отсоедините разъем, как показано на рисунке.

    6. A01NJJS

      Освободите 2 захвата и освободите защелку разъема, как показано на рисунке.

    7. A01NI7C

      Освободите захват, как показано на рисунке, и отсоедините разъем, чтобы снять распределительный блок панели приборов в сборе.

  6. СНИМИТЕ РЕЛЕ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ В СБОРЕ

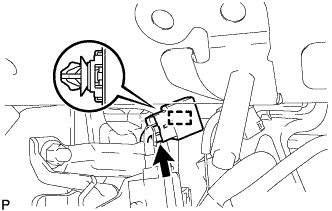

    1. A01NKOH

      Расцепите зажим.

    2. Отсоедините разъем и снимите реле управления стоп-сигналами в сборе.
