ЭБУ СИСТЕМЫ AFS СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. СНИМИТЕ ЗАДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A01NIBL

      Снимите 3 фиксатора и заднюю напольную коробку полки багажного отделения.

  3. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A01NIAE

      Выверните 2 винта <D>.

    2. A01NJMH

      Освободите захват и 2 направляющие, как показано на рисунке.

    3. Отсоедините все разъемы.

    4. Освободите все захваты и снимите нижнюю крышку панели приборов № 1 в сборе.

  5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01NL7O

      Выверните 2 винта <D>.

    2. A01NKQB

      Освободите захват и 2 направляющие, как показано на рисунке.

    3. Отсоедините все разъемы.

    4. Освободите все захваты и снимите нижнюю крышку панели приборов № 1 в сборе.

  6. СНИМИТЕ ЭБУ СИСТЕМЫ AFS (для моделей с левосторонним рулевым управлением)

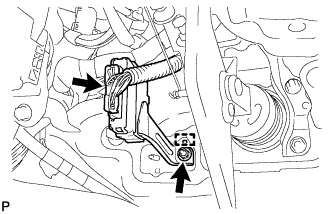

    1. A01NNEU

      Отсоедините разъем.

    2. Отверните гайку.

    3. Освободите направляющую и снимите ЭБУ системы AFS.

  7. СНИМИТЕ ЭБУ СИСТЕМЫ AFS (для моделей с правосторонним рулевым управлением)

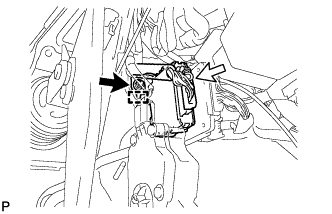

    1. A01NLQD

      Отсоедините разъем.

    2. Отверните гайку.

    3. Освободите направляющую и снимите ЭБУ системы AFS.
