ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ПРОВЕРКА


  1. ПРОВЕРЬТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ


    1. A01NIRTE63

      Отсоедините разъем H3 датчика автоматического управления освещением.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      H3-6 (CLTB) - H3-3 (CLTE) Питание выключено Менее 1 В
      Питание включено (IG) 10-14 В
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      H3-3 (CLTE) - масса Всегда Менее 1 Ом
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к датчику автоматического управления освещением)

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

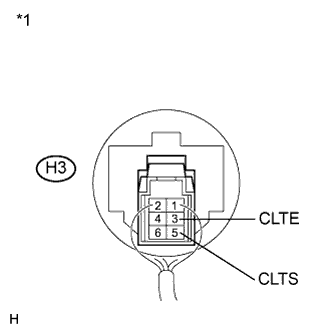

    3. A01NN0CE04

      Подсоедините разъем H3 датчика автоматического управления освещением.

    4. Подсоедините осциллограф к датчику автоматического управления освещением.

      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (датчик автоматического управления освещением)
    5. A01NM5YE01

      Проверьте форму сигнала.

      OK
      Подключение диагностического прибора Настройки прибора Условие Заданные условия
      H3-3 (CLTE) - H3-5 (CLTS) 5 В/дел., 5 мс/дел. Питание включено (IG), переключатель освещения установлен в положение AUTO Форма сигнала должна соответствовать показанной на рисунке.

      Tech Tips

      При повышении уровня окружающей освещенности период сигнала A уменьшается.

      Если результат не соответствует требованиям, возможно, неисправен датчик автоматического управления освещением.
