ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ

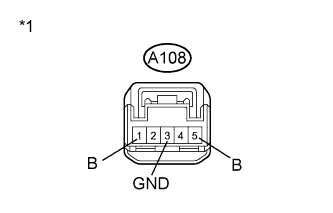

    1. A01NMCNE49
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к выключателю стоп-сигналов в сборе)

      Отсоедините разъем A108 от выключателя стоп-сигналов.

    2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      A108-1 (B) - A108-3 (GND) Питание выключено 11–14 В
      A108-5 (B) - A108-3 (GND) Питание включено (IG) 11–14 В
      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      A108-3 (GND) - масса Всегда Менее 1 Ом

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

    3. A01NLW4E50
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (выключатель стоп-сигналов в сборе)

      Подсоедините разъем A108 к выключателю стоп-сигналов в сборе.

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      A108-2 (L) - A108-3 (GND) Питание выключено, педаль тормоза не нажата Менее 1 В
      A108-2 (L) - A108-3 (GND) Питание выключено, педаль тормоза нажата 11–14 В
      A108-4 (L) - A108-3 (GND) Питание включено (IG), педаль тормоза не нажата 11–14 В
      A108-4 (L) - A108-3 (GND) Питание включено (IG), педаль тормоза нажата Менее 1 В

      Если результат не соответствует заданному, замените выключатель стоп-сигналов в сборе.
