ВЫКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР ПРОВЕРКА


  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ УРОВНЕМ ФАР


    1. Проверка напряжения

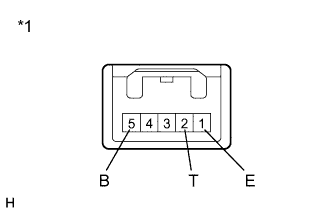

      1. A01NJK3E05
        Обозначения на рисунке
        *1

        Устройство с неподсоединенным жгутом проводов

        (переключатель управления уровнем фар)

        Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (B), а отрицательный (-) вывод – к контакту 1 (E).

      2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

        Номинальное напряжение
        Состояние по показаниям портативного диагностического прибора Состояние переключателя

        Заданные условия

        (Напряжение аккумуляторной батареи составляет 12 В)
        2 (T) - 1 (E) 0 0,7-1,7 В
        1 2,0-2,9 В
        2 3,3-4,2 В
        3 4,6-5,5 В
        4 5,9-6,8 В
        5 7,1-8,1 В

        Если результат не соответствует заданному, замените переключатель управления уровнем фар.

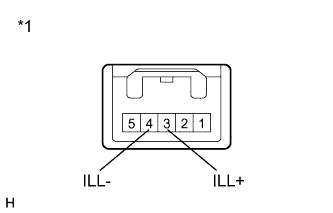

    2. A01NJK3E06
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (переключатель управления уровнем фар)

      Проверка работы светодиодов


      1. Подайте напряжение аккумуляторной батареи на выключатель управления уровнем фар и проверьте, чтобы загорелся индикатор выключателя.

        OK
        Контакты для подключения диагностического прибора Заданные условия

        Положительный (+) вывод аккумуляторной батареи → контакт 3 (ILL+)

        Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (ILL-)

        		 Горит

        Если результат не соответствует заданному, замените переключатель управления уровнем фар.
