ВЕРХНИЙ СТОП-СИГНАЛ В СБОРЕ ПРОВЕРКА


  1. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

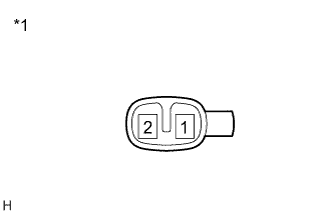

    1. A01NMIFE15
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (центральный стоп-сигнал в сборе)

      Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод - к контакту 2.

    2. Убедитесь в том, что центральный стоп-сигнал включается.

      OK
      Лампа светится.

      Если результат не соответствует заданному, замените центральный стоп-сигнал в сборе.
