ФАРА В СБОРЕ (кроме моделей со светодиодными фарами) РАЗБОРКА


  1. СНИМИТЕ ЛАМПУ ФАРЫ № 1


    1. A01NJ5J

      Отсоедините разъем.

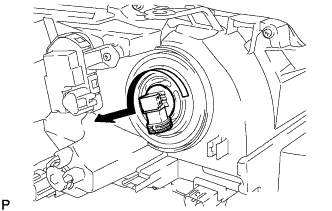

    2. A01NLDP

      Поверните лампу фары № 1 в направлении, указанном на рисунке стрелкой, и извлеките ее.

      Note

      Не прикасайтесь к стеклу лампы.

  2. СНИМИТЕ ЛАМПУ ФАРЫ № 2 (для галогенных фар)

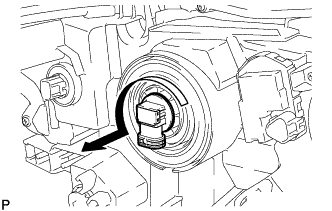

    1. A01NJ14

      Поверните лампу фары № 2 в направлении, указанном на рисунке стрелкой, и извлеките ее.

      Note

      Не прикасайтесь к стеклу лампы.

  3. СНИМИТЕ ЭБУ УПРАВЛЕНИЯ ФАРОЙ В СБОРЕ (для моделей с газоразрядными фарами)

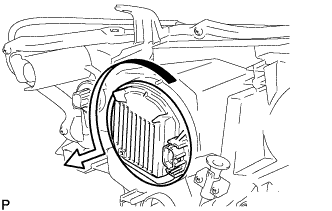

    1. A01NJ1V

      Поверните ЭБУ управления фарой в сборе в направлении, указанном на рисунке стрелкой, чтобы отсоединить его.

      Note


      • Не прикладывайте чрезмерное усилие при использовании инструмента.

      • Не допускайте повреждения кольцевого уплотнения и попадания на него посторонних веществ. В случае повреждения или загрязнения кольцевого уплотнения в фару в сборе может попасть вода, что нарушит работу ЭБУ управления фарой в сборе.

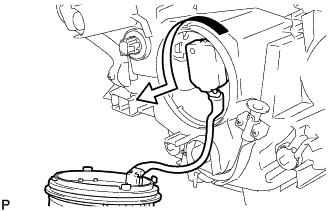

    2. A01NIEA

      Поверните патрон ЭБУ управления фарой в сборе в направлении, указанном на рисунке стрелкой, и снимите его.

      Note

      Не тяните ЭБУ управления освещением в сборе при подсоединенном патроне.

  4. СНИМИТЕ ГАЗОРАЗРЯДНУЮ ЛАМПУ ФАРЫ (для моделей с газоразрядными фарами)

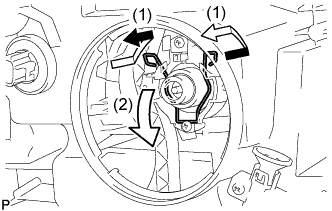

    1. A01NKZ0E01

      Освободите пружинный стопор, как показано на рисунке, и снимите газоразрядную лампу фары.

      Note

      Не прикасайтесь к стеклу лампы.

  5. СНИМИТЕ ЛАМПУ ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

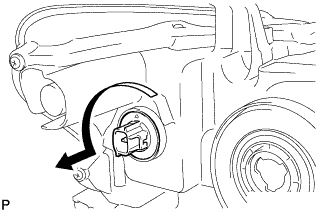

    1. A01NI5S

      Поверните лампу и патрон лампы переднего указателя поворота в направлении, указанном на рисунке стрелкой, и снимите их как единый узел.

    2. Извлеките лампу переднего указателя поворота из патрона.

  6. СНИМИТЕ УСИЛЕНИЕ ПЕРЕДНЕГО БУФЕРНОГО БРУСА


    1. A01NK0P

      Выверните 2 винта.

    2. Освободите 2 направляющих и снимите усиление переднего буферного бруса.
