СИСТЕМА ОСВЕЩЕНИЯ Цепь реле системы подфарников, включаемых при движении в светлое время суток

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) управляет работой подфарников, включаемых при движении в светлое время суток.

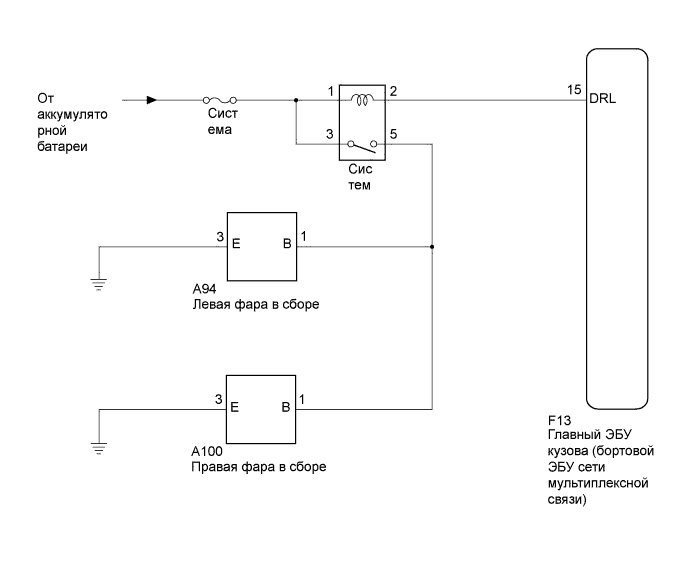

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА




   1. Подсоедините портативный диагностический прибор к DLC3.

   2. Включите питание (IG).

   3. Включите портативный диагностический прибор.

   4. Войдите в следующие меню: Body / Main Body / Active Test.

   5. Убедитесь, что подфарники, включаемые при движении в светлое время суток, работают.

      Main Body (Кузов)

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Daytime Running Light	Подфарники, включаемые при движении в светлое время суток	ON (ВКЛ) / OFF (ВЫКЛ)	-

      OK
      Подфарники, включаемые при движении в светлое время суток, включаются.




   NG

   ПРОВЕРЬТЕ РЕЛЕ DRL Click here

   OK

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

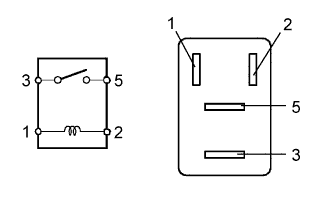

2. ПРОВЕРЬТЕ РЕЛЕ DRL




   1.

      Снимите реле DRL из блока реле моторного отсека.

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия 3 - 5 Напряжение не подается между контактами 1 и 2 10 кОм или более 3 - 5 Напряжение подается между контактами 1 и 2 Менее 1 Ом




   NG

   ЗАМЕНИТЕ РЕЛЕ DRL

   OK

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – РЕЛЕ DRL)




   1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия Контакт 1 реле - масса Всегда 11-14 В Контакт 3 реле - масса Всегда 11-14 В




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ DRL – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))




   1. Отсоедините разъем F13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Вывод 2 реле - F13-15 (DRL) Всегда Менее 1 Ом F13-15 (DRL) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ DRL – ЛЕВАЯ ФАРА В СБОРЕ И ПРАВАЯ ФАРА В СБОРЕ)




   1. Отсоедините разъем A94 левой фары.

   2. Отсоедините разъем A100 правой фары.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия Контакт 5 реле - A94-1 (B) Всегда Менее 1 Ом Контакт 5 реле - A100-1 (B) Всегда Менее 1 Ом Контакт 5 реле - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here
