ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ УСТАНОВКА


  1. УСТАНОВИТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

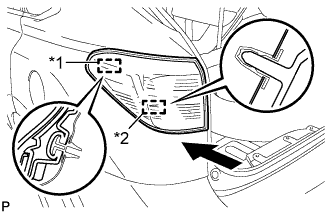

    1. A01NLF2E01
      Обозначения на рисунке
      *1 Направляющая
      *2 Штырь

      Введите в зацепление направляющую и штырь и установите задний блок фонарей в сборе, как показано на рисунке.

    2. A01NIZT

      Заверните 3 гаек.

      Torque:
      5,4 Н*м  { 55 кгс*см, 48 фунт-сила-дюймов }

    3. Подсоедините все разъемы.

  2. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Подсоедините все разъемы.

    2. Введите в зацепление 2 захвата и 5 фиксаторов.

    3. Установите левую боковую облицовочную панель полки багажного отделения, закрепив ее 2 болтами и 4 фиксаторами.

      A01NLMP

  3. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Подсоедините разъем.

    2. Введите в зацепление 2 захвата и 5 фиксаторов.

    3. Установите правую боковую облицовочную панель полки багажного отделения, закрепив ее 2 болтами и 5 фиксаторами.

      A01NL5Y

  4. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ (с правой стороны)


    1. Для моделей с пневматической подвеской:


      1. Установите переключатель регулировки высоты (см. стр. Click here).

  5. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ДИСТАНЦИОННОГО РЕГУЛЯТОРА НАКЛОНА


    1. A01NLC2

      Установите держатель левого дистанционного регулятора наклона, закрепив его 4 захватами.

  6. УСТАНОВИТЕ КАНАТНЫЙ КРЮК В СБОРЕ


    1. A01NJ4O

      Установите 2 канатных крюка в сборе и закрепите их 2 болтами.

    2. Введите в зацепление 2 захвата.

  7. УСТАНОВИТЕ ЛЕВУЮ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    1. A01NJN3

      Установите крючок № 1 облицовки багажного отделения, как показано на рисунке.

  8. УСТАНОВИТЕ ПРАВУЮ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    1. A01NL62

      Установите крючок № 1 облицовки багажного отделения, как показано на рисунке.

  9. УСТАНОВИТЕ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    1. A01NJHB

      Введите в зацепление 2 захвата и 3 фиксатора.

    2. Установите левую боковую накладку заднего сиденья, закрепив ее 2 фиксаторами.

  10. УСТАНОВИТЕ БОКОВУЮ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    1. A01NLJE

      Введите в зацепление направляющую.

    2. Введите в зацепление зажим и 2 фиксатора.

    3. Установите левую боковую отделочную пластину заднего пола, закрепив ее фиксатором.

  11. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    1. A01NMPW

      Установите отделочную пластину заднего пола, закрепив ее 6 фиксаторами, 2 захватами и 2 направляющими .

  12. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ


    1. A01NIFR

      Установите опорную накладку левой задней двери, закрепив ее 3 фиксаторами, направляющей и 6 захватами.

  13. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

    Tech Tips

    См. порядок выполнения работ, начиная с операции "Установите заднее левое сиденье в сборе" (см. стр. Click here).

  14. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ (с правой стороны)

    Tech Tips

    См. порядок выполнения работ с раздела "Установите правое заднее сиденье в сборе" (см. стр. Click here).

  15. УСТАНОВИТЕ ПЕРЕДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (с левой стороны)


    1. A01NN39

      Установите переднюю напольную коробку полки багажного отделения, закрепив ее фиксатором.

  16. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (с левой стороны)


    1. Для моделей с компактной запасной шиной:


      1. Установите левую боковую облицовочную коробку полки багажного отделения (см. стр. Click here).

  17. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (с левой стороны)


    1. Для моделей с полноразмерным запасным колесом:


      1. Установите левую боковую облицовочную коробку полки багажного отделения (см. стр. Click here).

  18. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (с левой стороны)


    1. Для моделей с компактной запасной шиной:


      1. Установите панель заднего пола № 4 (см. стр. Click here).

  19. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (с левой стороны)


    1. Для моделей с полноразмерным запасным колесом:


      1. Установите панель заднего пола № 4 (см. стр. Click here).

  20. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (с правой стороны)


    1. Для моделей с компактной запасной шиной:


      1. Установите правую боковую облицовочную коробку полки багажного отделения (см. стр. Click here).

  21. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (с правой стороны)


    1. Для моделей с полноразмерным запасным колесом:


      1. Установите правую боковую облицовочную коробку полки багажного отделения (см. стр. Click here).

  22. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 (с правой стороны)


    1. Для моделей с компактной запасной шиной:


      1. Установите панель заднего пола № 3 (см. стр. Click here).

  23. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 (с правой стороны)


    1. Для моделей с полноразмерным запасным колесом:


      1. Установите панель заднего пола № 3 (см. стр. Click here).

  24. УСТАНОВИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА В СБОРЕ (с правой стороны)


    1. Для моделей с компактной запасной шиной:


      1. Установите чехол запасного колеса в сборе (см. стр. Click here).

  25. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Для моделей с компактной запасной шиной:


      1. A01NM7R

        Установите панель полки багажного отделения в сборе, закрепив ее 2 болтами.

    2. Для моделей с полноразмерным запасным колесом:


      1. A01NM92

        Установите панель полки багажного отделения в сборе, закрепив ее 2 болтами.

    3. A01NIMA

      Введите в зацепление 3 фиксатора, как показано на рисунке.

  26. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)


    1. Установите заднюю крышку в сборе.

  27. ПОДСОЕДИНИТЕ КАБЕЛЬ К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ (для правой стороны)


    1. Для моделей с пневматической подвеской:

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  28. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A01NIBL

      Установите заднюю напольную коробку полки багажного отделения, закрепив ее 3 фиксаторами.

  29. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ПОДВЕСКОЙ (с правой стороны)


    1. Для моделей с пневматической подвеской:


      1. Проверьте систему управления подвеской (см. стр. Click here).
