ЗАДНИЙ ФОНАРЬ В СБОРЕ ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ


  1. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ

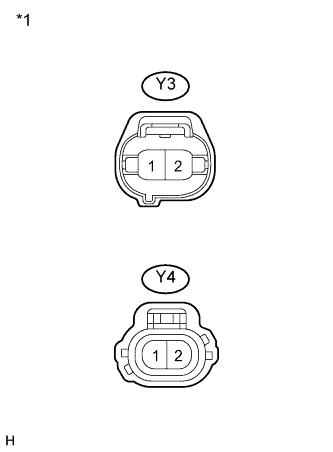

    1. A01NJB4E01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к левому заднему фонарю в сборе)

      Отсоедините разъем от левого заднего фонаря в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      Y3-2 - Y3-1 Переключатель освещения в положении TAIL 11-14 В
      Переключатель освещения выключен Менее 1 В
      Y4-2 - Y4-1 Рычаг переключения передач в положении R 11-14 В
      Рычаг переключения передач не в положении R Менее 1 В

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.

  2. ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ


    1. A01NJB4E02
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к правому заднему фонарю в сборе)

      Отсоедините разъем от правого заднего фонаря в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданные условия
      Y19-2 - Y19-1 Переключатель освещения в положении TAIL 11–14 В
      Переключатель освещения выключен Менее 1 В
      Y20-2 - Y20-1 Рычаг переключения передач в положении R 11-14 В
      Рычаг переключения передач не в положении R Менее 1 В

      Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.
