СИСТЕМА ОСВЕЩЕНИЯ ИНИЦИАЛИЗАЦИЯ

Note


  • В случае замены ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) инициализируйте его.

  • Если автомобиль не снабжен пневматической подвеской, инициализируйте ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) (установите точку нуля датчика высоты подвески в этом ЭБУ) после изменения высоты подвески вследствие замены деталей подвески, а также выполнения таких работ, как снятие и установка или замена правого заднего датчика высоты подвески.

  • Если автомобиль не оборудован пневматической подвеской, выполните инициализацию ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе), а затем отрегулируйте направление света фар (см. стр. Click here).

  • Если обнаружена неисправность в автоматической системе управления уровнем фар или AFS, инициализация сигнала датчика высоты подвески невозможна. Выполните поиск и устранение неисправности перед инициализацией системы.


  1. ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ


    1. Проверьте состояние автомобиля.

      Результат
      Результат Перейти к
      Для моделей без пневматической подвески А
      Для моделей с пневматической подвеской B

      B

      Перейдите к шагу 7
      А

  2. ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ


    1. Проверьте состояние автомобиля.

      Результат
      Результат Перейти к
      ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) заменен новым. А
      Были выполнены снятие и установка ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе), замена правого заднего датчика высоты подвески, снятие и установка правого заднего датчика высоты подвески, замена деталей подвески и т.д. B

      B

      Перейдите к шагу 4
      А

  3. СИНХРОНИЗИРУЙТЕ ИНФОРМАЦИЮ ОБ АВТОМОБИЛЕ


    1. Если используется портативный диагностический прибор:


      1. Выключите питание.

      2. Подсоедините портативный диагностический прибор к DLC3.

      3. Включите питание (IG) и убедитесь, что контрольная AFS OFF непрерывно мигает с частотой 0,5 Гц.

      4. Войдите в следующие меню: Main Body / AFS / Utility / ECU Information Sync / Next.

      5. Проверьте показания на экране портативного диагностического прибора и нажмите "Next".

      6. Убедитесь, что контрольная лампа AFS OFF мигает 6 раз подряд с частотой 2 Гц.

      7. Нажмите "Exit" (выход) и выключите питание.

    2. Если портативный диагностический прибор не используется:


      1. Включите питание (IG) и убедитесь, что контрольная AFS OFF непрерывно мигает с частотой 0,5 Гц.

      2. 8 раз включите и выключите ближний свет фар с помощью переключателя освещения не позднее чем через 20 с после включения питания (IG).

        Tech Tips

        Если не удается закончить операции с помощью переключателя освещения в течение 20 с, выключите питание. Затем включите питание (IG) и выполните процедуру снова.

        Note

        Включайте и выключайте ближний свет фар с интервалом менее 2 с.

      3. Убедитесь, что контрольная лампа AFS OFF мигает 6 раз подряд с частотой 2 Гц.

      4. Выключите питание.


      ДАЛЕЕ

  4. ПОДГОТОВЬТЕ АВТОМОБИЛЬ ДЛЯ ВЫПОЛНЕНИЯ ИНИЦИАЛИЗАЦИИ


    1. Разгрузите багажное отделение и автомобиль. Убедитесь, что запасное колесо, инструменты и домкрат находятся в первоначальных положениях.

    2. Убедитесь, что в автомобиле нет пассажиров.

    3. Выключите фары.

    4. Установите автомобиль на ровной поверхности и не изменяйте высоту подвески автомобиля.


      ДАЛЕЕ

  5. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ AFS OFF


    1. Включите питание (IG) и проверьте контрольную лампу.

      OK
      Условия Номинальное сопротивление
      ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) заменен новым. Контрольная лампа мигает 6 раз подряд с частотой 2 Гц.
      Были выполнены снятие и установка ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе), замена правого заднего датчика высоты подвески, снятие и установка правого заднего датчика высоты подвески, замена деталей подвески и т.д. Контрольная лампа горит в течение примерно 3 секунд, а затем гаснет (функция проверки ламп).

      Tech Tips

      Если контрольная лампа не загорается при включении питания (IG), проверьте и отремонтируйте ее в соответствии с таблицей признаков неисправностей (см. стр. Click here).


      NG

      ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
      OK

  6. ИНИЦИАЛИЗАЦИЯ ЭЛЕКТРОННОЙ СИСТЕМЫ

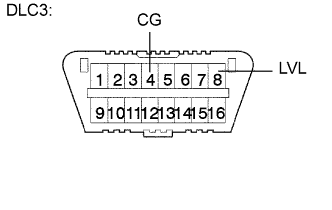

    1. A01NINSE45

      Соедините контакты 4 (CG) и 8 (LVL) разъема DLC3 с помощью SST.

      SST
      09843-18040

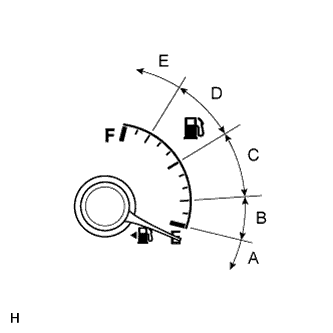

    2. A01NIPCE01

      Включите и выключите ближний свет фар с помощью переключателя освещения в течение 20 с после соединения контактов.

      Tech Tips

      Количество необходимых включений и выключений ближнего света фар зависит от текущего уровня топлива, как показано ниже.

      Уровень топлива Число включений и выключений ближнего света фар
      Уровень топлива находится в диапазоне A. 1
      Уровень топлива находится в диапазоне B. 2
      Уровень топлива находится в диапазоне C. 3
      Уровень топлива находится в диапазоне D. 4
      Уровень топлива находится в диапазоне E. 5

      Note


      • Включайте и выключайте ближний свет фар с интервалом менее 3 с.

      • Управляйте переключателем освещения снаружи автомобиля.

    3. Проверьте контрольную лампу AFS OFF.

      OK
      Условия Номинальное сопротивление
      ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) заменен новым. Мигает 6 раз с частотой 2 Гц → непрерывно мигает N*1 раз с частотой 2 Гц.
      Были выполнены снятие и установка ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе), замена правого заднего датчика высоты подвески, снятие и установка правого заднего датчика высоты подвески, замена деталей подвески и т.д. Выкл → непрерывно мигает N*1 раз с частотой 2 Гц.

      Tech Tips


      • *1: Количество миганий контрольной лампы определяется числом включений и выключений ближнего света фар.

      • Если инициализация не завершается нормально, отсоедините специальный инструмент от разъема DLC3 и выключите питание. Затем заново начните выполнение инициализации с шага 1.


      NG

      ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
      OK
      ВЫКЛЮЧИТЕ ПИТАНИЕ (КОНЕЦ)

  7. СИНХРОНИЗИРУЙТЕ ИНФОРМАЦИЮ ОБ АВТОМОБИЛЕ

    Tech Tips

    Если ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе) заменен новым, синхронизируйте информацию об автомобиле.


    1. Если используется портативный диагностический прибор:


      1. Выключите питание.

      2. Подсоедините портативный диагностический прибор к DLC3.

      3. Включите питание (IG) и убедитесь, что контрольная AFS OFF непрерывно мигает с частотой 0,5 Гц.

      4. Войдите в следующие меню: Main Body / AFS / Utility / ECU Information Sync / Next.

      5. Проверьте показания на экране портативного диагностического прибора и нажмите "Next".

      6. Нажмите "Exit" (выход) и выключите питание.

    2. Если портативный диагностический прибор не используется:


      1. Включите питание (IG) и убедитесь, что контрольная AFS OFF непрерывно мигает с частотой 0,5 Гц.

      2. 8 раз включите и выключите ближний свет фар с помощью переключателя освещения не позднее чем через 20 с после включения питания (IG).

        Tech Tips

        Если не удается закончить операции с помощью переключателя освещения в течение 20 с, выключите питание. Затем включите питание (IG) и выполните процедуру снова.

        Note

        Включайте и выключайте ближний свет фар с интервалом менее 2 с.

      3. Выключите питание.

      Tech Tips

      После успешного завершения инициализации контрольная лампа продолжает мигать, пока не будет выключено питание.


      ДАЛЕЕ
      КОНЕЦ
