ОБИВКА КРЫШИ УСТАНОВКА

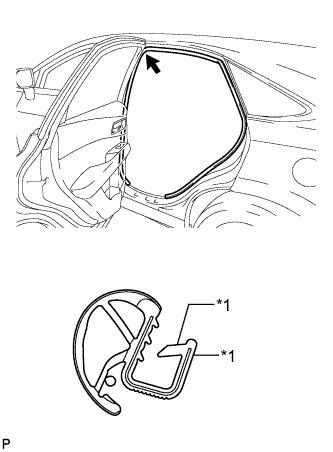

  1. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ


    1. A01NMXGE01
      Обозначения на рисунке
      *1 Метка совмещения (коричневая)

      Совместите метку совмещения (коричневую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

      Note

      После установки убедитесь, что углы совмещены правильно.

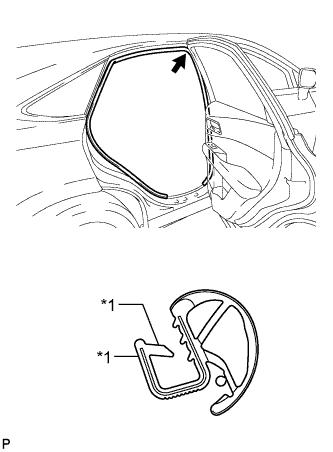

  2. УСТАНОВИТЕ УПЛОТНЕНИЕ ПРОЕМА ЗАДНЕЙ ПРАВОЙ ДВЕРИ


    1. A01NKBNE01
      Обозначения на рисунке
      *1 Метка совмещения (розовая)

      Совместите метку совмещения (розовую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой задней двери.

      Note

      После установки убедитесь, что углы совмещены правильно.

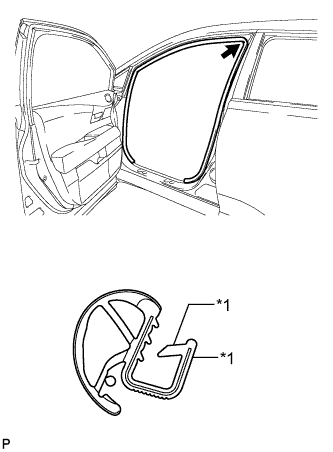

  3. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01NKMUE01
      Обозначения на рисунке
      *1 Метка совмещения (голубая)

      Совместите метку совмещения (голубую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

      Note

      После установки убедитесь, что углы совмещены правильно.

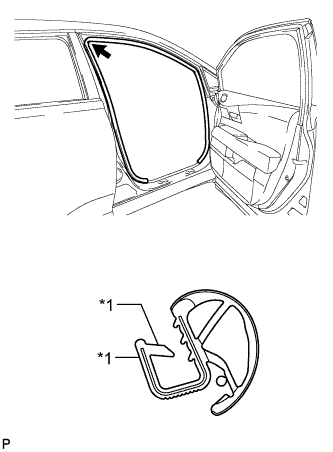

  4. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01NMFJE01
      Обозначения на рисунке
      *1 Метка совмещения (зеленая)

      Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

      Note

      После установки убедитесь, что углы совмещены правильно.

  5. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ (для моделей со стандартной крышей)

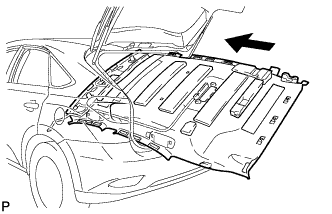

    1. A01NL4S

      Втяните обивку крыши назад в автомобиль через дверь багажного отделения.

      Note

      Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

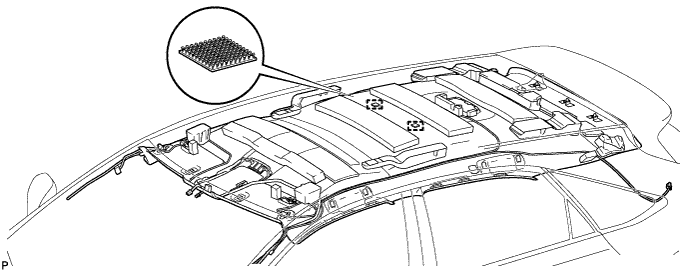

    2. Введите в зацепление 2 фиксатора.

      A01NMEI

    3. Введите в зацепление 12 захватов и 3 фиксатора.

    4. Подсоедините разъем антенного шнура № 4 и прикрепите 2 фиксатора и захват к левой задней стойке.

    5. Подсоедините разъем антенного шнура № 2 и шланг стеклоомывателя и прикрепите 2 захвата к правой передней стойке.

    6. Подсоедините разъем антенного шнура № 4 и разъемы жгута проводов крыши № 1 и прикрепите 2 захвата к левой передней стойке.

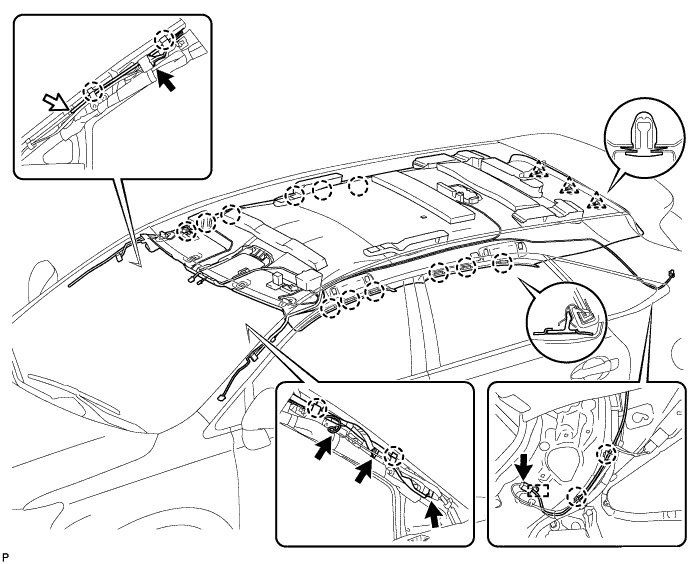

      A01NKSI

      Note

      После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат обивкой крыши.

    7. A01NJGB

      Подсоедините разъем жгута проводов крыши № 1 к внутреннему зеркалу заднего вида.

    8. Для моделей с датчиком дождя:


      1. A01NI61

        Подсоедините разъем жгута проводов крыши № 1 к датчику дождя.

    9. A01NLYS

      Подсоедините разъемы антенного шнура № 2 и шланг стеклоомывателя и прикрепите 2 захвата и 3 фиксатора к правой задней стойке.

  6. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ (для моделей с люком)

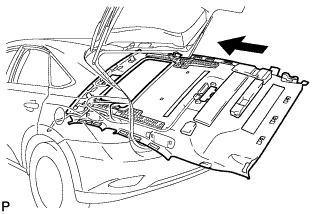

    1. A01NJQK

      Втяните обивку крыши назад в автомобиль через дверь багажного отделения.

      Note

      Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

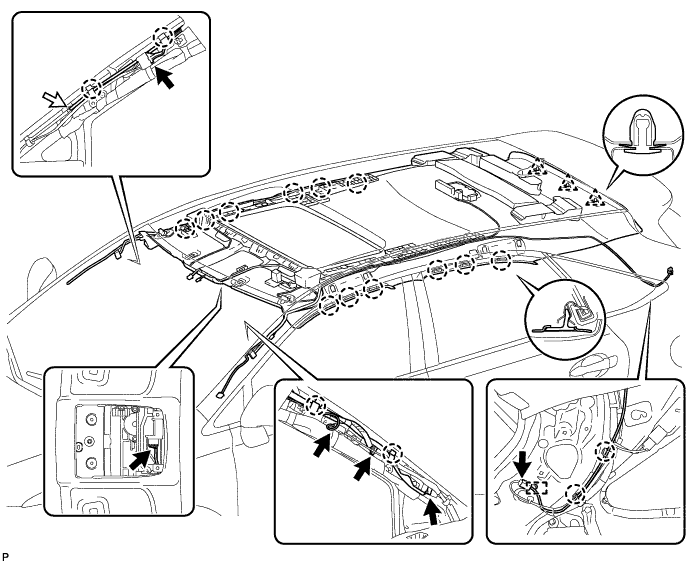

    2. Введите в зацепление 8 фиксаторов.

      A01NKMO

    3. Введите в зацепление 12 захватов и 3 фиксатора.

    4. Подсоедините разъем антенного шнура № 4 и прикрепите 2 фиксатора и захват к левой задней стойке.

    5. Подсоедините разъем жгута проводов крыши № 1 к приводному механизму люка.

    6. Подсоедините разъем антенного шнура № 2 и шланг стеклоомывателя и прикрепите 2 захвата к правой передней стойке.

    7. Подсоедините разъем антенного шнура № 4 и разъемы жгута проводов крыши № 1 и прикрепите 2 захвата к левой передней стойке.

      A01NJEX

      Note

      После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат обивкой крыши.

    8. A01NJGB

      Подсоедините разъем жгута проводов крыши № 1 к внутреннему зеркалу заднего вида.

    9. Для моделей с датчиком дождя:


      1. A01NI61

        Подсоедините разъем жгута проводов крыши № 1 к датчику дождя.

    10. A01NLYS

      Подсоедините разъемы антенного шнура № 2 и шланг стеклоомывателя и прикрепите 2 захвата и 3 фиксатора к правой задней стойке.

  7. УСТАНОВИТЕ ОБИВКУ КРЫШИ В СБОРЕ (для моделей со стеклянной крышей)

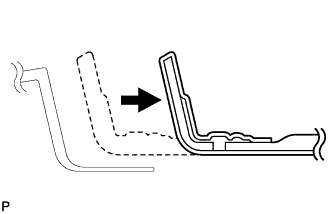

    1. A01NN8L

      Откройте солнцезащитную панель в сборе, как показано на рисунке.

      Note

      Если солнцезащитная панель в сборе будет закрыта, обивку крыши установить нельзя.

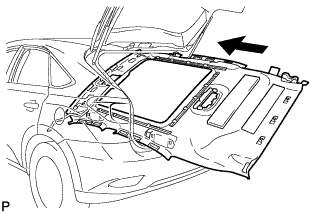

    2. A01NMWT

      Втяните обивку крыши назад в автомобиль через дверь багажного отделения.

      Note

      Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

    3. Введите в зацепление 12 фиксаторов.

      A01NM3L

    4. Введите в зацепление 12 захватов и 3 фиксатора.

    5. Подсоедините разъем антенного шнура № 4 и прикрепите 2 фиксатора и захват к левой задней стойке.

    6. Подсоедините разъем жгута проводов крыши № 1 к приводному механизму люка.

    7. Подсоедините разъем антенного шнура № 2 и шланг стеклоомывателя и прикрепите 2 захвата к правой передней стойке.

    8. Подсоедините разъем антенного шнура № 4 и разъемы жгута проводов крыши № 1 и прикрепите 2 захвата к левой передней стойке.

      A01NM6P

      Note

      После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат обивкой крыши.

    9. A01NJGB

      Подсоедините разъем жгута проводов крыши № 1 к внутреннему зеркалу заднего вида.

    10. Для моделей с датчиком дождя:


      1. A01NI61

        Подсоедините разъем жгута проводов крыши № 1 к датчику дождя.

    11. A01NLYS

      Подсоедините разъемы антенного шнура № 2 и шланг стеклоомывателя и прикрепите 2 захвата и 3 фиксатора к правой задней стойке.

  8. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА (для левой стороны)


    1. A01NN81

      Введите в зацепление 2 захвата.

    2. Вставьте держатель противосолнечного козырька, как показано на рисунке.

  9. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА (для правой стороны)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  10. УСТАНОВИТЕ ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ


    1. A01NI68

      Закрепите левый противосолнечный козырек 2 винтами.

  11. УСТАНОВИТЕ КРЫШКУ КРОНШТЕЙНА ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА (для левой стороны)


    1. A01NLJH

      Введите в зацепление 4 захвата и установите крышку кронштейна противосолнечного козырька.

  12. УСТАНОВИТЕ ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  13. УСТАНОВИТЕ КРЫШКУ КРОНШТЕЙНА ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА (для правой стороны)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  14. УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ


    1. A01NM5D

      Совместите верхний поручень в сборе, как показано на рисунке.

    2. Установите верхний поручень в сборе.

      Tech Tips

      Выполните эту же операцию для 3 других верхних поручней.

  15. УСТАНОВИТЕ КРЮК ДЛЯ ОДЕЖДЫ


    1. A01NMHI

      Установите крюк для одежды и закрепите его винтом.

      Tech Tips

      Порядок выполнения работ для правой и левой сторон одинаков.

  16. УСТАНОВИТЕ КРЫШКУ ДАТЧИКА ДОЖДЯ (для моделей с датчиком дождя)


    1. A01NMX3

      Введите в зацепление 2 захвата, чтобы установить крышку датчика дождя.

  17. УСТАНОВИТЕ КРЫШКУ ДЕРЖАТЕЛЯ СТОЙКИ ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА (для моделей с зеркалом с электрохромным покрытием)


    1. Для моделей без монитора заднего вида:


      1. Введите в зацепление 6 захвата, чтобы закрепить крышку держателя стойки внутреннего зеркала заднего вида.

      2. A01NLUR

        Введите в зацепление 2 захвата и установите крышку держателя стойки внутреннего зеркала заднего вида, как показано на рисунке.

    2. Для моделей с монитором заднего вида:


      1. Введите в зацепление 2 захвата, чтобы закрепить крышку держателя стойки внутреннего зеркала заднего вида.

      2. A01NIIT

        Введите в зацепление 2 захвата и установите крышку держателя стойки внутреннего зеркала заднего вида, как показано на рисунке.

  18. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА В СБОРЕ


    1. Подсоедините разъем.

    2. A01NKCRE01

      Вставьте 2 направляющие.

    3. Установите лампу направленного освещения в сборе, как показано на рисунке, и введите в зацепление 2 фиксатора.

  19. УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ


    1. Подсоедините все разъемы.

    2. A01NKMA

      Введите в зацепление 2 направляющие и 2 фиксатора.

    3. Закрепите лампу индивидуального освещения 2 винтами.

    4. A01NMN3

      Введите в зацепление 2 захвата и подсоедините 2 крышки.

    5. Для моделей с держателем:


      1. Закройте держатель.

    6. Для моделей без держателя:


      1. A01NIP3

        Подсоедините крышку и введите в зацепление 2 захвата.

  20. УСТАНОВИТЕ ЛЕВУЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ


    1. Пропустите напольное крепление левого внешнего заднего ремня через левую внутреннюю боковую облицовку крыши в сборе.

    2. Установите левую внутреннюю боковую облицовку крыши в сборе, закрепив ее захватом и 8 фиксаторами.

      A01NIKV

  21. ПОДСОЕДИНИТЕ ЛЕВЫЙ ВНЕШНИЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ


    1. A01NICRE01
      Обозначения на рисунке
      *1 Выступающая часть

      Закрепите болтом напольное крепление ремня безопасности заднего сиденья в сборе.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

      Note

      Не допускайте, чтобы деталь крепления ремня безопасности заднего сиденья в сборе и выступающая часть панели пола перекрывались.

  22. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Подсоедините все разъемы.

    2. Введите в зацепление 2 захвата и 5 фиксаторов.

    3. Установите левую боковую облицовочную панель полки багажного отделения, закрепив ее 2 болтами и 4 фиксаторами.

      A01NLMP

  23. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ЛЕВОГО ДИСТАНЦИОННОГО РЕГУЛЯТОРА НАКЛОНА


    1. A01NLC2

      Установите держатель левого дистанционного регулятора наклона, закрепив его 4 захватами.

  24. УСТАНОВИТЕ ЛЕВУЮ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    1. A01NJN3

      Установите крючок № 1 облицовки багажного отделения, как показано на рисунке.

  25. УСТАНОВИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с левой стороны)


    1. A01NJ4O

      Установите 2 канатных крюка в сборе и закрепите их 2 болтами.

    2. Введите в зацепление 2 захвата.

  26. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    1. A01NJHB

      Введите в зацепление 2 захвата и 3 фиксатора.

    2. Установите левую боковую накладку заднего сиденья, закрепив ее 2 фиксаторами.

  27. УСТАНОВИТЕ ЗАДНЕЕ ЛЕВОЕ СИДЕНЬЕ В СБОРЕ

    (см. стр. Click here).

  28. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    1. A01NLJE

      Введите в зацепление направляющую.

    2. Введите в зацепление зажим и 2 фиксатора.

    3. Установите левую боковую отделочную пластину заднего пола, закрепив ее фиксатором.

  29. УСТАНОВИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  30. ПОДСОЕДИНИТЕ ПРАВЫЙ ВНЕШНИЙ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  31. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Подсоедините разъем.

    2. Введите в зацепление 2 захвата и 5 фиксаторов.

    3. Установите правую боковую облицовочную панель полки багажного отделения, закрепив ее 2 болтами и 5 фиксаторами.

      A01NL5Y

  32. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ (для моделей с пневматической подвеской)


    1. Подсоедините разъем.

    2. A01NM1V

      Установите переключатель регулировки высоты на правую боковую облицовочную панель полки багажного отделения в сборе и введите в зацепление 2 захвата.

  33. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ПРАВОГО ДИСТАНЦИОННОГО РЕГУЛЯТОРА НАКЛОНА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  34. УСТАНОВИТЕ ПРАВУЮ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1


    1. A01NL62

      Установите крючок № 1 облицовки багажного отделения, как показано на рисунке.

  35. УСТАНОВИТЕ КАНАТНЫЙ КРЮК В СБОРЕ (с правой стороны)

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  36. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  37. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

    (см. стр. Click here)

  38. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  39. УСТАНОВИТЕ ОТДЕЛОЧНУЮ ПЛАСТИНУ ЗАДНЕГО ПОЛА


    1. A01NMPW

      Установите отделочную пластину заднего пола, закрепив ее 6 фиксаторами, 2 захватами и 2 направляющими .

  40. УСТАНОВИТЕ ПЕРЕДНЮЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A01NN39

      Установите переднюю напольную коробку полки багажного отделения, закрепив ее фиксатором.

  41. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с компактной запасной шиной)


    1. A01NNFE

      Установите левую боковую облицовочную коробку полки багажного отделения, закрепив ее 2 фиксаторами.

  42. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с полноразмерным запасным колесом)


    1. A01NKYS

      Установите левую боковую облицовочную коробку полки багажного отделения, закрепив ее 3 фиксаторами.

  43. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с компактной запасной шиной)


    1. A01NN0A

      Установите правую боковую облицовочную коробку полки багажного отделения, закрепив ее 2 фиксаторами.

  44. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с полноразмерным запасным колесом)


    1. A01NM4K

      Установите правую боковую облицовочную коробку полки багажного отделения, закрепив ее 3 фиксаторами.

  45. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)


    1. Установите заднюю крышку в сборе.

  46. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 (для моделей с компактной запасной шиной)


    1. A01NIEE

      Введите в зацепление 2 направляющие и установите панель заднего пола № 3.

  47. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 3 (для моделей с полноразмерным запасным колесом)


    1. A01NJCJ

      Введите в зацепление 2 направляющие и установите панель заднего пола № 3.

  48. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (для моделей с компактной запасной шиной)


    1. A01NLSZ

      Введите в зацепление 2 направляющие и установите панель заднего пола № 4.

  49. УСТАНОВИТЕ ПАНЕЛЬ ЗАДНЕГО ПОЛА № 4 (для моделей с полноразмерным запасным колесом)


    1. A01NMV0

      Введите в зацепление 2 направляющие и установите панель заднего пола № 4.

  50. УСТАНОВИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА В СБОРЕ (для моделей с компактной запасной шиной)


    1. Установите чехол запасного колеса в сборе.

  51. УСТАНОВИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Для моделей с компактной запасной шиной:


      1. A01NM7R

        Установите панель полки багажного отделения в сборе, закрепив ее 2 болтами.

    2. Для моделей с полноразмерным запасным колесом:


      1. A01NM92

        Установите панель полки багажного отделения в сборе, закрепив ее 2 болтами.

    3. A01NIMA

      Введите в зацепление 3 фиксатора, как показано на рисунке.

  52. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА


    1. Пропустите напольное крепление левого внешнего переднего ремня через левую внутреннюю боковую облицовку средней стойки.

    2. A01NJWZ

      Установите облицовочную накладку левой средней стойки, закрепив ее фиксатором и 2 винтами.

  53. ПОДСОЕДИНИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    1. A01NIAG

      Закрепите передний ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

      Torque:
      42 Н*м  { 428 кгс*см, 31 фунт-сила-фут }

    2. Убедитесь, что ELR блокирует ремень при вытяжении.

      Note

      Проверку следует выполнять только после установки ремня безопасности в сборе.


      1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.

  54. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА


    1. A01NJUV

      Установите нижнюю облицовочную накладку левой средней стойки, закрепив ее 2 фиксаторами и 5 захватами.

  55. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    1. A01NIFR

      Установите опорную накладку левой задней двери, закрепив ее 3 фиксаторами, направляющей и 6 захватами.

  56. УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА


    1. A01NIVUE01
      Обозначения на рисунке
      *1 Клейкая лента
      *2 Защитное покрытие
      *3 Подушка безопасности занавесочного типа в сборе

      Снимите защитную крышку.

    2. A01NILVE01

      Убедитесь, что фиксатор обивки стойки ветрового стекла не поврежден.

      Note


      • В случае повреждения замените фиксатор обивки новым.

      • При замене фиксатора обивки обязательно устанавливайте его в направлении, показанном на рисунке.

    3. Введите в зацепление 2 направляющие.

    4. С помощью круглогубцев поверните конец фиксатора обивки стойки ветрового стекла на 90° и установите фиксатор на обивку левой стойки ветрового стекла.

      Tech Tips

      Перед использованием круглогубцев оберните их концы лентой.

    5. Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами.

  57. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


    1. A01NJA8

      Введите в зацепление направляющую.

    2. Введите в зацепление 2 фиксатора.

    3. Установите левую боковую панель приборов, закрепив ее зхватом.

  58. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА


    1. A01NK5N

      Установите боковую облицовочную накладку с левой стороны кожуха в сборе, закрепив ее 2 фиксаторами.

    2. Установите фиксатор.

  59. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. Для моделей с подсветкой:


      1. Подсоедините разъем.

    2. A01NJ04

      Установите опорную накладку левой задней двери, закрепив ее 4 фиксаторами, направляющей и 7 захватами.

  60. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПРАВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  61. ПОДСОЕДИНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  62. УСТАНОВИТЕ НИЖНЮЮ ПРАВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  63. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ПРАВОЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  64. УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  65. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  66. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  67. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Порядок выполнения работ для правой и левой сторон одинаков.

  68. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  69. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. A01NIBL

      Установите заднюю напольную коробку полки багажного отделения, закрепив ее 3 фиксаторами.

  70. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

    (см. стр. Click here).

  71. ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ПОДВЕСКОЙ (для моделей с пневматической подвеской)


    1. Проверьте систему управления подвеской (см. стр. Click here).
