СИСТЕМА КОНДИЦИОНИРОВАНИЯ Цепь электродвигателя вентилятора

ОПИСАНИЕ

Управление электродвигателем вентилятора осуществляется посредством сигналов из блока управления системой кондиционирования. Изменение частоты вращения электродвигателя вентилятора осуществляется путем изменения скважности этих сигналов.

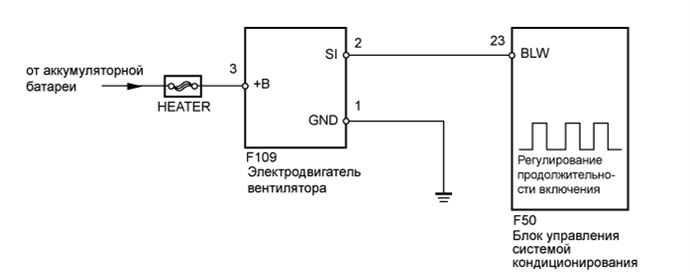

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА




   1. Подсоедините портативный диагностический прибор к DLC3.

   2. Включите питание (IG).

   3. Включите портативный диагностический прибор.

   4. Войдите в следующие меню: Body / Air Conditioner / Active Test.

   5. Проверьте работу по данным в следующей таблице.

      Air Conditioner (Система кондиционирования)

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Blower Motor	Электродвигатель вентилятора	Мин.: 0, макс.: 31	-

      OK
      Электродвигатель вентилятора работает, и его частота вращения изменяется.

      Результат
      Результат Следующий шаг OK А NG (электродвигатель вентилятора не работает) B NG (электродвигатель вентилятора работает, но не меняет частоту вращения) C




   B

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА – МАССА) Click here

   C

   ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Click here

   А

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА – МАССА)



   1.

      Обозначения на рисунке

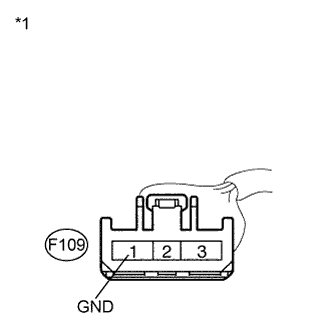

      *1	Вид спереди разъема со стороны жгута проводов: (к электродвигателю вентилятора)

      Отсоедините разъем электродвигателя вентилятора.

   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия F109-1 (GND) - масса Всегда Менее 1 Ом




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА – АККУМУЛЯТОРНАЯ БАТАРЕЯ)



   1.

      Обозначения на рисунке

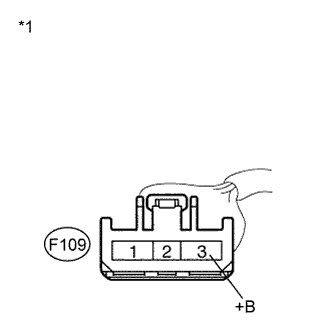

      *1	Вид спереди разъема со стороны жгута проводов: (к электродвигателю вентилятора)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия F109-3 (+B) - масса Всегда 11-14 В




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)




   1.

      Отсоедините разъем блока управления системой кондиционирования.

   2.

      Обозначения на рисунке

      *1	Вид спереди разъема со стороны жгута проводов: (к блоку управления системой кондиционирования)

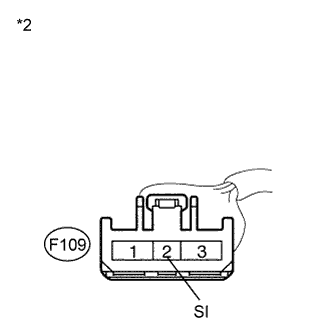

      *2	Вид спереди разъема со стороны жгута проводов: (к электродвигателю вентилятора)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия F50-23 (BLW) - F109-2 (SI) Всегда Менее 1 Ом F50-23 (BLW) - масса Всегда 10 кОм или более




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

5. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА




   1. Подсоедините разъем электродвигателя вентилятора.

   2.

      Обозначения на рисунке

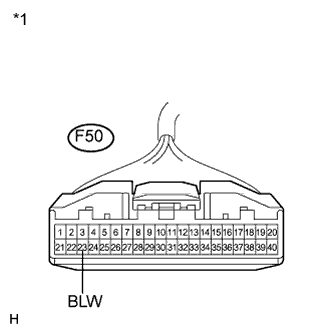

      *1	Вид спереди разъема со стороны жгута проводов: (к блоку управления системой кондиционирования)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия F50-23 (BLW) - масса Всегда 4,5-5,5 В




   NG

   ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА Click here

   OK

6. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ



   1.

      Обозначения на рисунке

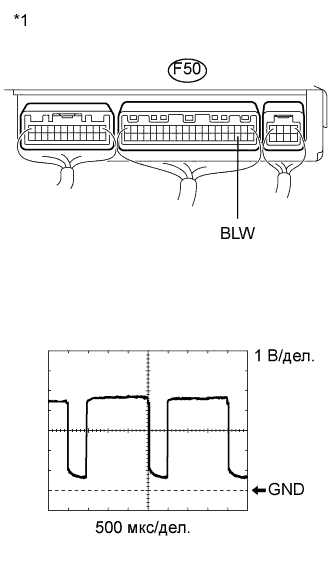

      *1	Устройство с подсоединенным жгутом проводов (блок управления системой кондиционирования)

      Снимите блок управления системой кондиционирования.

   2. Подсоедините разъем блока управления системой кондиционирования.

   3. Включите питание (IG).

   4. Установите низкую частоту вращения вентилятора.

   5. Проверьте форму сигнала между контактом F50-23 (BLW) блока управления системой кондиционирования и массой кузова.

      Параметр	Описание
      Настройки прибора	1 В/дел., 500 мкс/дел.
      Состояние автомобиля	Питание включено (IG) Установлена низкая частота вращения вентилятора

      OK
      Форма сигнала соответствует показанной на рисунке.

      Tech Tips

      Форма сигнала изменяется в зависимости от скорости вращения вентилятора.




   NG

   ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Click here

   OK

   ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА Click here
