СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ СХЕМА СИСТЕМЫ


  1. ПРЕДУПРЕЖДЕНИЕ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ ПЕРЕДНЕГО СИДЕНЬЯ

    A01NKRHE01
    Таблица обмена данными
    Передатчик Приемник Сигнал Линия
    Центральный блок управления системы SRS Щиток приборов в сборе Сигнал выключателя пряжки ремня безопасности сиденья водителя CAN

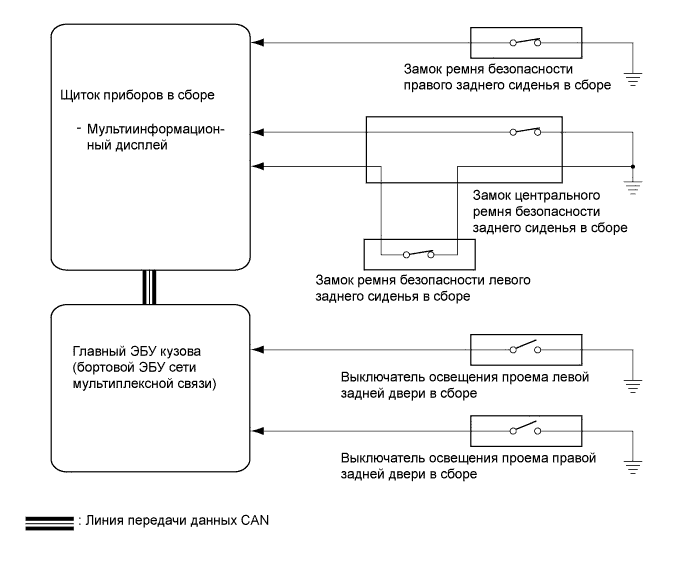

  2. ПРЕДУПРЕЖДЕНИЕ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ

    A01NK5EE01
    Таблица обмена данными
    Передатчик Приемник Сигнал Линия
    Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Щиток приборов в сборе Сигнал выключателя освещения проема задней двери CAN
