БЛОК ДВИГАТЕЛЯ ПОВТОРНАЯ СБОРКА


  1. УСТАНОВИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА


    1. Поместите стопор сальника на деревянные бруски.

    2. A01NIO7E01

      С помощью специального инструмента запрессуйте новый задний сальник коленчатого вала так, чтобы его поверхность оказалась заподлицо с краем держателя сальника.

      SST
      09223-15030
      09950-70010   ( 09951-07100 )
      Глубина установки сальника
      от -0,5 до 0,5 мм (от -0,0196 до 0,0196 дюйма)

      Note


      • Не допускайте попадания на кромку посторонних предметов.

      • При запрессовке заднего сальника коленчатого вала не допускайте его перекоса.

  2. УСТАНОВИТЕ СТОПОР ЗАДНЕГО САЛЬНИКА КОЛЕНЧАТОГО ВАЛА


    1. A01NL2OE04

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Диаметр уплотнения
      2,0 - 3,0 мм (0,0787 - 0,118 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • Установите стопор сальника в течение 3 минут после нанесения герметика.

      • Не запускайте двигатель в течение 2 часов после установки.

    2. A01NJJHE01

      Установите держатель заднего сальника коленчатого вала и закрепите его 6 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Note

      Перед установкой болтов нанесите на них герметик 1324 в точки, обозначенные буквой "A".

      Герметик
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

  3. УСТАНОВИТЕ ВПУСКНОЙ ПАТРУБОК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01NK4VE01
      Обозначения на рисунке
      *A для моделей с системой РОГ
      *B для моделей без системы РОГ

      Установите впускной патрубок охлаждающей жидкости и закрепите его 2 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    2. Установите перепускной шланг охлаждающей жидкости № 1 и закрепите его фиксатором.

  4. УСТАНОВИТЕ ПРОКЛАДКУ ГОЛОВКИ ПРАВОГО БЛОКА ЦИЛИНДРОВ


    1. A01NKPYE02
      Обозначения на рисунке
      *1 Номер партии
      *2 Передняя сторона двигателя

      Установите новую прокладку головки блока цилиндров на блок цилиндров таким образом, чтобы штамп Lot No. (№ партии) был сверху.

      Note


      • Соблюдайте направление установки.

      • Во время установки головки блока цилиндров будьте осторожны, чтобы не повредить прокладку нижним краем головки.

  5. УСТАНОВИТЕ ГОЛОВКУ ПРАВОГО БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. Установите головку блока цилиндров на блок цилиндров.

      Note

      Будьте внимательны, не допускайте, чтобы на нижней части головки блока цилиндров осталось масло.

      Tech Tips

      Болты крепления головки блока цилиндров затягиваются в 3 последовательных этапа.

    2. Нанесите тонкий слой моторного масла на резьбу и под головки болтов головки блока цилиндров.

    3. Шаг 1


      1. A01NM8DE02

        С помощью 12-гранного гаечного ключа на 10 мм вверните, предварительно подложив плоские шайбы, и в несколько приемов равномерно затяните 8 болтов головки блока цилиндров в последовательности, показанной на рисунке.

        Torque:
        36 Н*м  { 367 кгс*см, 26 фунт-сила-футов }
    4. A01NJJZE01
      Обозначения на рисунке
      *1 Метка, нанесенная краской
      *2 Передняя сторона двигателя

      Шаг 2


      1. Краской отметьте головки болтов головок блока цилиндров, как показано на рисунке.

      2. Затяните болты головок блока цилиндров, повернув их еще на 90°.

    5. Шаг 3


      1. Затяните болты головок блока цилиндров, повернув их еще на 90°.

      2. Проверьте, чтобы нанесенные краской метки были повернуты назад.

  6. УСТАНОВИТЕ ПРОКЛАДКУ ЛЕВОЙ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ


    1. A01NI5ZE03
      Обозначения на рисунке
      *1 Номер партии
      *2 Передняя сторона двигателя

      Установите новую прокладку головки блока цилиндров № 2 на блок цилиндров так, чтобы отштампованный № партии был обращен вверх.

      Note


      • Соблюдайте направление установки.

      • Во время установки головки блока цилиндров будьте осторожны, чтобы не повредить прокладку нижним краем головки.

  7. УСТАНОВИТЕ ГОЛОВКУ ЛЕВОГО БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. Установите головку блока цилиндров на блок цилиндров.

      Note

      Будьте внимательны, не допускайте, чтобы на нижней части головки блока цилиндров осталось масло.

      Tech Tips

      Болты крепления головки блока цилиндров затягиваются в 3 последовательных этапа.

    2. Нанесите тонкий слой моторного масла на резьбу и под головки болтов головки блока цилиндров.

    3. Шаг 1


      1. A01NINWE02

        С помощью 12-гранного гаечного ключа на 10 мм вверните, предварительно подложив плоские шайбы, и в несколько приемов равномерно затяните 8 болтов головки блока цилиндров в последовательности, показанной на рисунке.

        Torque:
        36 Н*м  { 367 кгс*см, 26 фунт-сила-футов }
    4. A01NILBE01
      Обозначения на рисунке
      *1 Метка, нанесенная краской
      *2 Передняя сторона двигателя

      Шаг 2


      1. Краской отметьте головки болтов головок блока цилиндров, как показано на рисунке.

      2. Затяните болты головок блока цилиндров, повернув их еще на 90°.

    5. Шаг 3


      1. Затяните болты головок блока цилиндров, повернув их еще на 90°.

      2. Проверьте, чтобы нанесенные краской метки были повернуты назад.

    6. A01NLUOE02

      Затяните 2 болта в порядке, указанном на рисунке.

      Torque:
      30 Н*м  { 306 кгс*см, 22 фунт-сила-фута }

  8. УСТАНОВИТЕ КОЛПАК ШТОКА КЛАПАНА


    1. Установите колпаки штоков 24 клапанов.

  9. УСТАНОВИТЕ МЕХАНИЗМ РЕГУЛИРОВКИ ЗАЗОРА В ПРИВОДЕ КЛАПАНОВ В СБОРЕ

    Note


    • Не допускайте попадания в механизм регулировки грязи и посторонних частиц.

    • Используйте только чистое моторное масло.


    1. Поместите механизм регулировки зазора в емкость, наполненную моторным маслом.

    2. A01NJ3ME01
      Обозначения на рисунке
      *1 Конусная часть
      *2 Плунжер
      *3 Камера низкого давления
      *4 Запорный шарик

      Вставьте наконечник SST в плунжер механизма регулировки зазора и отожмите вниз запорный шарик внутри плунжера.

      SST
      09276-75010

    3. Прижмите SST к механизму регулировки зазора так, чтобы переместить плунжер вверх-вниз 5-6 раз.

    4. Проверьте ход плунжера и выпустите воздух.

      OK
      Плунжер перемещается вверх и вниз.

      Note

      Выпуская воздух под высоким давлением из камеры, убедитесь, чтобы наконечник SST действительно прижимал запорный шарик, как показано на рисунке. Если запорный шарик не прижать, не будет стравливаться воздух.

    5. После выпуска воздуха извлеките SST. Затем попробуйте быстро и с усилием нажать на плунжер рукой.

      OK
      Плунжер перемещается с трудом.

      Если результат проверки не отвечает требованиям, замените механизм регулировки зазора в приводе клапана.

    6. Установите механизмы регулировки зазора в приводе клапана.

      Note

      Устанавливайте механизмы регулировки зазора в приводе клапана на их исходные места.

  10. УСТАНОВИТЕ РЫЧАГ ПРИВОДА КЛАПАНА № 1 В СБОРЕ


    1. Нанесите слой моторного масла на торец механизма регулировки зазора и торец колпака штока клапана.

    2. A01NJZOE01
      Обозначения на рисунке
      *A Тип A
      *B Тип B
      *1 Рычаг привода клапана № 1
      *2 Механизм регулировки зазора в приводе клапана в сборе
      *3 Шток клапана
      *4 Колпак штока клапана

      Установите 24 рычагов привода клапанов № 1, как показано на рисунке.

  11. УСТАНОВИТЕ РАСПРЕДВАЛ № 3


    1. Нанесите тонкий слой моторного масла на шейки №3 распредвала и левый кожух распредвала.

    2. Установите распредвал №3 в левый кожух распредвала.

  12. УСТАНОВИТЕ РАСПРЕДВАЛ № 4


    1. Нанесите тонкий слой моторного масла на шейки №4 распредвала и левый кожух распредвала.

    2. Установите распредвал №4 в левый кожух распредвала.

  13. УСТАНОВИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 2)


    1. Нанесите моторное масло на крышки подшипников распредвала.

    2. A01NMA1

      Проверьте метки и номера на крышках подшипников распредвала и установите их в правильное положение и в нужном направлении.

    3. A01NJV1E01

      Временно затяните 8 болтов в порядке, указанном на рисунке.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  14. УСТАНОВИТЕ ЛЕВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

    Tech Tips

    Тип А и тип В различаются формой пружины сжатия.

    A01NM40E01
    Обозначения на рисунке
    *A Тип A
    *B Тип B
    *1 Рычаг привода клапана № 1
    *2 Держатель пружины клапана
    *3 Внутренняя нажимная пружина
    *a Диаметр тарелки клапанной пружины
    *b Ширина ролика рычага привода клапана № 1
    Тип Ширина ролика рычага привода клапана № 1 Диаметр тарелки клапанной пружины Форма внутренней пружины сжатия
    А 10,7 мм (0,421 дюйма) 23,4 мм (0,921 дюйма) Прямая
    B 8,0 мм (0,315 дюйма) 18,9 мм (0,744 дюйма) Конусная

    1. A01NJZOE01
      Обозначения на рисунке
      *A Тип A
      *B Тип B
      *1 Рычаг привода клапана № 1
      *2 Механизм регулировки зазора в приводе клапана в сборе
      *3 Шток клапана
      *4 Колпак штока клапана

      Проверьте, чтобы коромысло привода клапана № 1 было установлено, как показано на рисунке.

    2. A01NK20E01
      Обозначения на рисунке
      *1 Герметик

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Номинальный диаметр уплотнения
      3,5-4,5 мм (0,138-0,177 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • Установите левый кожух распредвала в течение 3 минут.

      • Не запускайте двигатель в течение 2 часов после установки.

    3. A01NM3ME02
      Обозначения на рисунке
      *1 Штифт
      *2 Распредвал

      Установите левый кожух распредвала и затяните 13 болтов в порядке, показанном на рисунке.

      Torque:
      28 Н*м  { 286 кгс*см, 21 фунт-сила-фут }

      Note


      • При установке левого кожуха распредвала необходимо правильно распределить распредвалы, как показано на рисунке. В противном случае возможна поломка этих деталей в результате соударения с поршнями и клапанами. Если распредвал вращается, когда поршень находится в ВМТ, происходит касание клапана.

      • Если во время установки какой-либо из болтов окажется ослабленным, снимите левый кожух распредвала, почистите установочные поверхности и снова нанесите герметик.

      • Если левый кожух распредвала был снят из-за того, что во время установки один из болтов оказался ослабленным, убедитесь, что ранее нанесенный герметик не попал в какой-либо из масляных каналов.

    4. A01NME8E02

      Затяните 8 болтов в порядке, указанном на рисунке.

      Torque:
      16 Н*м  { 163 кгс*см, 12 фунт-сила-дюймов }

  15. УСТАНОВИТЕ РАСПРЕДВАЛ


    1. Нанесите тонкий слой моторного масла на шейки распредвала и правый кожух распредвала.

    2. Установите распредвал в правый кожух распредвала.

  16. УСТАНОВИТЕ РАСПРЕДВАЛ № 2


    1. Нанесите тонкий слой моторного масла на шейки распредвала № 2 и правый кожух распредвала.

    2. Установите распредвал № 2 в правый кожух распредвала.

  17. УСТАНОВИТЕ КРЫШКУ ПОДШИПНИКА РАСПРЕДВАЛА (для ряда 1)


    1. Нанесите моторное масло на крышки подшипников распредвала.

    2. A01NMO3

      Проверьте метки и номера на крышках подшипников распредвала и установите их в правильное положение и в нужном направлении.

    3. A01NJ7CE01

      Временно затяните 8 болтов крышки подшипника в порядке, указанном на рисунке.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  18. УСТАНОВИТЕ ПРАВЫЙ КОЖУХ РАСПРЕДВАЛА В СБОРЕ

    Tech Tips

    Тип А и тип В различаются формой пружины сжатия.

    A01NM40E01
    Обозначения на рисунке
    *A Тип A
    *B Тип B
    *1 Рычаг привода клапана № 1
    *2 Держатель пружины клапана
    *3 Внутренняя нажимная пружина
    *a Диаметр тарелки клапанной пружины
    *b Ширина ролика рычага привода клапана № 1
    Тип Ширина ролика рычага привода клапана № 1 Диаметр тарелки клапанной пружины Форма внутренней пружины сжатия
    А 10,7 мм (0,421 дюйма) 23,4 мм (0,921 дюйма) Прямая
    B 8,0 мм (0,315 дюйма) 18,9 мм (0,744 дюйма) Конусная

    1. A01NJZOE01
      Обозначения на рисунке
      *A Тип A
      *B Тип B
      *1 Рычаг привода клапана № 1
      *2 Механизм регулировки зазора в приводе клапана в сборе
      *3 Шток клапана
      *4 Колпак штока клапана

      Проверьте, чтобы коромысло привода клапана № 1 было установлено, как показано на рисунке.

    2. A01NK2GE01
      Обозначения на рисунке
      *1 Герметик

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Номинальный диаметр уплотнения
      3,5 - 4,0 мм (0,138 - 0,157 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • Установите правый кожух распредвала в течение 3 минут.

      • Не запускайте двигатель в течение 2 часов после установки.

    3. A01NL0JE01
      Обозначения на рисунке
      *1 Штифт
      *2 Распредвал

      Установите правый кожух распредвала и затяните 12 болтов в порядке, показанном на рисунке.

      Torque:
      28 Н*м  { 286 кгс*см, 21 фунт-сила-фут }

      Note


      • При установке правого кожуха распредвала необходимо правильно распределить распредвалы, как показано на рисунке.

        В противном случае возможна поломка этих деталей в результате соударения с поршнями и клапанами. Если распредвал вращается, когда поршень находится в ВМТ, происходит касание клапана.

      • Если во время установки какой-либо из болтов оказался ослабленным, снимите правый кожух распредвала, почистите установочные поверхности и снова нанесите герметик.

      • Если правый кожух распредвала был снят из-за того, что во время установки один из болтов оказался ослабленным, убедитесь, что ранее нанесенный герметик не попал в какой-либо из масляных каналов.

    4. A01NJ64E02

      Затяните 8 болтов в порядке, указанном на рисунке.

      Torque:
      16 Н*м  { 163 кгс*см, 12 фунт-сила-дюймов }

  19. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 3 В СБОРЕ


    1. A01NJ89E03
      Обозначения на рисунке
      *1 Плунжер
      *2 Колпачок

      Установите натяжитель цепи № 3 и закрепите его болтом.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

    2. Нажав на натяжитель цепи, зафиксируйте его, вставив в отверстие штифт диаметром 1,0 мм (0,0394 дюйма).

  20. УСТАНОВИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 2)


    1. A01NKJRE01
      Обозначения на рисунке
      *1 Установочная метка
      *2 Пластина с отметкой

      Совместите маркированные пластины (желтые) с синхронизирующими метками на зубчатых колесах распредвала, как показано на рисунке.

    2. Нанесите тонкий слой моторного масла на резьбы и места посадки болтов.

    3. Совместите установочный штифт распредвала с отверстием под штифт в зубчатом колесе распредвала. Установите зубчатое колесо распредвала и левую ведущую звездочку распредвала с предварительно надетой цепью № 2.

    4. A01NJE6E01
      Обозначения на рисунке
      *1 Поверните
      *2 Удерживайте

      Удерживая с помощью специального инструмента шестигранный участок каждого распредвала, затяните болты зубчатого колеса и ведущей звездочки распределительного вала.

      SST
      09922-10010
      Torque:
      100 Н*м  { 1020 кгс*см, 74 фунт-сила-фута }

    5. Извлеките штифт из натяжителя цепи № 3 в сборе.

  21. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 2 В СБОРЕ


    1. A01NMS5E04
      Обозначения на рисунке
      *1 Плунжер
      *2 Колпачок

      Установите натяжитель цепи № 2 и закрепите его болтом.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

    2. Нажав на натяжитель цепи №2, зафиксируйте его, вставив в отверстие штифт диаметром 1,0 мм (0,0394 дюйма).

  22. УСТАНОВИТЕ ЗУБЧАТЫЕ КОЛЕСА РАСПРЕДВАЛА И ЦЕПЬ № 2 (для ряда 1)


    1. A01NK4WE01
      Обозначения на рисунке
      *1 Установочная метка
      *2 Пластина с отметкой

      Совместите маркированные пластины (желтые) с синхронизирующими метками на зубчатых колесах распредвала, как показано на рисунке.

    2. Нанесите тонкий слой моторного масла на резьбы и места посадки болтов.

    3. Совместите установочный штифт распредвала с отверстием под штифт в зубчатом колесе распредвала. Установите зубчатое колесо распредвала и левую ведущую звездочку распредвала с предварительно надетой цепью № 2.

    4. A01NMVGE01
      Обозначения на рисунке
      *1 Поверните
      *2 Удерживайте

      Удерживая с помощью специального инструмента шестигранный участок каждого распредвала, затяните болты зубчатого колеса и ведущей звездочки распределительного вала.

      SST
      09922-10010
      Torque:
      100 Н*м  { 1020 кгс*см, 74 фунт-сила-фута }

    5. Извлеките штифт из натяжителя цепи № 2 в сборе.

  23. УСТАНОВИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 1


    1. A01NI89

      Установите успокоитель цепи № 1 и закрепите его 2 болтами.

      Torque:
      23 Н*м  { 230 кгс*см, 17 фунт-сила-футов }

  24. УСТАНОВИТЕ УСПОКОИТЕЛЬ ЦЕПИ № 2


    1. Установите 2 успокоителя цепи № 2.

  25. УСТАНОВИТЕ ВЕДУЩУЮ ЗВЕЗДОЧКУ ЦЕПИ ГРМ НА КОЛЕНЧАТОМ ВАЛУ


    1. A01NN3B

      Установите 2 шпонки и ведущую звездочку цепи ГРМ на коленчатом валу, как показано на рисунке.

  26. УСТАНОВИТЕ ПРОМЕЖУТОЧНУЮ ЦЕПНУЮ ШЕСТЕРНЮ В СБОРЕ


    1. A01NIEPE02
      Обозначения на рисунке
      *1 Штифт

      Нанесите тонкий слой моторного масла на вращающиеся поверхности оси промежуточной шестерни №1.

    2. Временно установите ось промежуточной шестерни №1 и промежуточную цепную шестерню с осью промежуточной шестерни №2, совместив установочный штифт промежуточной шестерни №1 с канавкой в блоке цилиндров.

      Note

      Будьте особо внимательны, устанавливая промежуточную шестерню.

      Tech Tips

      Проверьте, чтобы на осях промежуточных шестерен № 1 и № 2 отсутствовала грязь и инородные частицы.

    3. Шестигранным ключом на 10 мм затяните ось промежуточной шестерни № 2.

      Torque:
      60 Н*м  { 612 кгс*см, 44 фунт-сила-фута }

      Tech Tips

      После установки промежуточной цепной шестерни в сборе проверьте, чтобы она вращалась плавно.

  27. УСТАНОВИТЕ ЦЕПЬ В СБОРЕ


    1. A01NJDHE01
      Обозначения на рисунке
      *1 Установочная метка
      *2 Пластина с отметкой

      Совместите метки на пластинах с синхронизирующими метками, как показано на рисунке, и установите цепь.

      Tech Tips

      Пластины коленчатого вала имеют оранжевую метку.

    2. A01NK9J

      Не пропускайте цепь через коленчатый вал, а просто на время положите ее сверху.

    3. A01NI4RE01

      Вращая зубчатое колесо распредвала в ряду 1 против часовой стрелки, натяните цепь между рядами.

      Note

      При повторном использовании промежуточной цепной шестерни совместите пластину цепи с отметкой прежнего положения пластины и натяните цепь между рядами.

    4. A01NMMZE04
      Обозначения на рисунке
      *1 Пластина с отметкой
      *2 Пластина газораспределения

      Совместите пластину с отметкой с синхронизирующими метками, как показано на рисунке, и установите цепь на ведущую звездочку коленчатого вала.

      Tech Tips

      Пластина коленчатого вала имеет желтую метку.

    5. Временно затяните установочный болт шкива.

    6. A01NN2QE01
      Обозначения на рисунке
      *1 Центральная линия
      *2 Установочная метка
      *3 Пластина датчика

      Поверните коленчатый вал по часовой стрелке, чтобы совместить его с осевой линией отверстия правого блока (ВМТ такта сжатия).

  28. УСТАНОВИТЕ БАШМАК НАТЯЖИТЕЛЯ ЦЕПИ


    1. Установите башмак натяжителя цепи.

  29. УСТАНОВИТЕ НАТЯЖИТЕЛЬ ЦЕПИ № 1 В СБОРЕ


    1. A01NJLPE03
      Обозначения на рисунке
      *1 Стопорная пластина
      *2 Плунжер

      Отведите стопорную пластину вверх, чтобы освободить фиксатор, и глубоко вдавите плунжер в натяжитель.

    2. Опустите стопорную пластину, чтобы ввести фиксатор в зацепление, и вставьте в отверстие стопорной пластины шестигранный гаечный ключ.

    3. A01NKOO

      Установите натяжитель цепи № 1 в сборе и закрепите его 2 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    4. Извлеките шестигранный гаечный ключ из натяжителя цепи № 1 в сборе.

  30. ПРОВЕРЬТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ


    1. Проверьте установочные метки распредвала.

      Note


      • Убедитесь, что с точки обзора каждая установочная метка находится на одной линии с центром распредвала и установочной меткой на каждом зубчатом колесе распредвала.

      • При проверке установочных меток с любой другой точки обзора фазы газораспределения могут выглядеть смещенными.

    2. Убедитесь, что все установочные метки распредвала расположены, как показано на рисунке.

      A01NK0SE01
      Обозначения на рисунке
      *1 Установочная метка - -

      Tech Tips

      Для распредвала впускных клапанов:

      Обязательно проверяйте контрольную метку A в точке, где метки B, C и D находятся на одной линии. Правильная проверка меток с любой другой точки обзора невозможна.

      A01NMLGE01

    3. Если фазы газораспределения смещены, установите цепной привод газораспределительного механизма заново.

    4. Выверните установочный болт шкива.

  31. УСТАНОВИТЕ САЛЬНИК КАРТЕРА ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    1. A01NLRRE04

      С помощью специального инструмента установите новый сальник картера цепной привода газораспределительного механизма так, чтобы он оказался заподлицо с краем картера.

      SST
      09223-22010
      09506-35010
      Глубина установки сальника
      -1,0–1,0 мм (-0,0393–0,0393 дюйма)

      Note


      • Не допускайте попадания на кромку посторонних предметов.

      • Не ударяйте по сальнику под углом.

      • Убедитесь, что кромка сальника не выступает за картер зубчатого колеса ГРМ.

  32. УСТАНОВИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ В СБОРЕ


    1. A01NLM9E01

      Установите новую прокладку насоса системы охлаждения и закрепите насос системы охлаждения двигателя в сборе 8 болтами.

      Torque:
      11 Н*м  { 112 кгс*см, 8 фунт-сила-футов }

      Note

      Замените болты, обозначенные буквой "A", новыми или используйте их повторно после нанесения герметика 1344.

  33. УСТАНОВИТЕ КРЫШКУ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА В СБОРЕ


    1. Перед нанесением герметика на уплотнительные поверхности удалите с них старый герметик.

    2. Очистите и обезжирьте контактные поверхности крышки цепного привода газораспределительного механизма, головки блока цилиндров и блока цилиндров, после чего убедитесь, что на поверхностях нет масла, влаги и прочих инородных веществ.

      A01NMULE01
    3. A01NLH0

      Установите новую прокладку.

    4. A01NJM5E01

      Нанесите герметик в виде сплошного валика на блок двигателя, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Диаметр уплотнения
      3,0 мм (0,118 дюйма)

      Note


      • Если контактные поверхности влажные, перед нанесением герметика протрите их тканью, не содержащей масла.

      • После нанесения герметика в течение 3 минут установите крышку цепного привода и в течение 10 минут затяните болты.

      • Не добавляйте моторное масло, как минимум, в течение 2 часов после установки крышки цепного привода.

      • Не запускайте двигатель в течение, по крайней мере, 2 часов после установки крышки цепного привода.

    5. Нанесите герметик в виде сплошного валика на крышку цепного привода ГРМ, как показано на рисунке.

      A01NMEGE10
      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Фирменный герметик Seal Packing 1282B от компании Toyota, Three bond 1282B или аналогичный

      Note


      • Если контактные поверхности влажные, перед нанесением герметика протрите их тканью, не содержащей масла.

      • После нанесения герметика в течение 3 минут установите крышку цепного привода и в течение 10 минут затяните болты.

      • Не запускайте двигатель в течение 2 часов после установки.

      Схема нанесения герметика Seal Packing
      Область Диаметр валика герметика Участки нанесения герметика с внутренней стороны
      Зона, отмеченная непрерывной линией Не менее 4,5 мм (0,177 дюйма) 3,0 - 4,0 мм (0,118 - 0,158 дюйма)
      Зона, отмеченная штрих-пунктирной линией Не менее 3,5 мм (0,138 дюйма) 2,0 - 3,0 мм (0,0787 - 0,118 дюйма)
      Зона, отмеченная пунктирной линией Не менее 3,5 мм (0,138 дюйма) 3,0 - 4,0 мм (0,118 - 0,158 дюйма)
      Область, показанная штриховкой Не менее 6,0 мм (0,236 дюйма) 5,0 мм (0,197 дюйма)
    6. A01NKBYE06
      Обозначения на рисунке
      *1 Шлицы ведущей шестерни
      *2 Коленчатый вал

      Совместите шлицы ведущей шестерни масляного насоса и коленчатого вала, как показано на рисунке. Установите на коленчатый вал шлицы и крышку цепного привода.

    7. A01NL7HE01

      Временно закрепите крышку цепного привода ГРМ 23 болтами и 2 гайками.

      Длина болта
      Параметр Длина
      Болт A 40 мм (1,57 дюйма)
      Болт B 55 мм (2,17 дюйма)
      Болт C 25 мм (0,984 дюйма)

      Note

      Убедитесь, что на резьбах болтов и гаек нет следов масла.

    8. A01NIHS

      Полностью затяните 2 болта.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }
    9. A01NJMP

      Полностью затяните 2 болта.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }
    10. A01NI1J

      Затяните до конца 7 болтов и 2 гайки.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

      Tech Tips

      Последовательно затягивайте болты и гайки, двигаясь сверху вниз, как показано на рисунке.

    11. A01NLLQE01

      Полностью затяните 12 болтов.

      Torque:
      Болт A
      43 Н*м  { 438 кгс*см, 32 фунт-сила-фута }
      Torque:
      За исключением болта A
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

      Tech Tips

      Затягивайте болты в последовательности снизу вверх, как показано на рисунке.

    12. Установите новую прокладку и крышки цепного привода ГРМ и закрепите их 4 болтами.

      Torque:
      9,1 Н*м  { 93 кгс*см, 81 фунт-сила-дюйм }

  34. УСТАНОВИТЕ КОЖУХ ПРИЕМНИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01NIWIE01

      Установите 2 новых уплотнительных кольца.

      Tech Tips

      Перед установкой слегка смочите водой или мыльным раствором кольцевое уплотнение (A), как показано на рисунке.

    2. A01NLDBE02

      Вверните 2 шпильки.

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }
    3. A01NNCAE01
      Обозначения на рисунке
      *1 Болт
      *2 Гайка

      Установите кожух впускного патрубка охлаждающей жидкости, закрепив его 2 болтами и гайкой.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Note

      Соблюдайте осторожность, чтобы не зажать кольцевое уплотнение между деталями.

    4. Подсоедините перепускной шланг охлаждающей жидкости № 1.

    5. Нанесите герметик вокруг сливного крана.

      Герметик-фиксатор
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

    6. Закрепите сливной кран на кожухе впускного патрубка охлаждающей жидкости.

      Torque:
      30 Н*м  { 306 кгс*см, 22 фунт-сила-фута }

    7. Установите пробку на кран для слива охлаждающей жидкости.

      Torque:
      13 Н*м  { 130 кгс*см, 9 фунт-сила-футов }

    8. Установите на термостат новую прокладку.

    9. A01NJO8E01

      Совместите паровыпускной клапан термостата с верхней резьбовой шпилькой и вставьте термостат в кожух впускного патрубка охлаждающей жидкости.

      Tech Tips

      Паровыпускной клапан можно устанавливать в пределах 10° в любую сторону от предписанного положения.

    10. A01NKT1

      Установите впускной патрубок охлаждающей жидкости и закрепите его 2 гайками.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  35. УСТАНОВИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕЙ ОПОРЫ ДВИГАТЕЛЯ № 1


    1. A01NI75E01

      Установите левый кронштейн передней опоры двигателя № 1 и закрепите его 6 болтами.

      Torque:
      54 Н*м  { 550 кгс*см, 40 фунт-сила-футов }

      Note


      • Установите впускной патрубок охлаждающей жидкости и кронштейн опоры в течение 15 минут после установки крышки цепного привода.

      • Не запускайте двигатель в течение 2 часов после установки.

    2. С помощью торцевого ключа "TORX" Е8 вверните 2 резьбовые шпильки.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  36. УСТАНОВИТЕ ОТРАЖАТЕЛЬ МАСЛЯНОГО ПОДДОНА № 1


    1. A01NMRDE01

      Закрепите отражатель масляного поддона № 1 7 болтами.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Tech Tips

      Временно затяните 7 болтов. Сначала до конца затяните 2 болта (A), как показано на рисунке, и только потом затяните остальные болты.

  37. УСТАНОВИТЕ МАСЛЯНЫЙ ПОДДОН В СБОРЕ


    1. С помощью торцевого ключа "TORX" Е8 вверните 2 резьбовые шпильки.

      A01NJAAE09
      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }
    2. A01NKDV

      Установите 2 новых уплотнительных кольца.

    3. A01NJB1E05

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Диаметр уплотнения
      3,0 - 4,0 мм (0,118 - 0,157 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • Установите масляный поддон в течение 3 минут после нанесения герметика.

      • Не запускайте двигатель в течение 2 часов после установки.

    4. A01NIIFE04
      Обозначения на рисунке
      *1 Гайка

      Установите поддон картера и закрепите его 16 болтами и 2 гайками.

      Torque:
      Болты A
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }
      За исключением болтов A
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

  38. УСТАНОВИТЕ МАСЛОПРИЕМНИК С СЕТЧАТЫМ ФИЛЬТРОМ В СБОРЕ


    1. A01NKE6E06

      С помощью торцевого ключа TORX E6 вверните 2 резьбовые шпильки, как показано на рисунке.

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }
    2. A01NK8VE02
      Обозначения на рисунке
      *1 Гайка

      Установите новую прокладку и закрепите маслоприемник с сетчатым фильтром болтом и 2 гайками.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  39. УСТАНОВИТЕ ПОДДОН КАРТЕРА № 2 В СБОРЕ


    1. A01NL2KE02

      С помощью торцевого ключа TORX E6 вверните 2 резьбовые шпильки, как показано на рисунке.

      Torque:
      4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }
    2. A01NI6IE04

      Нанесите герметик в виде сплошного валика, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный
      Диаметр уплотнения
      3,0 - 4,0 мм (0,118 - 0,157 дюйма)

      Note


      • Удалите все масло с контактной поверхности.

      • Установите поддон картера № 2 в течение 3 минут после нанесения герметика.

      • Не запускайте двигатель в течение 2 часов после установки.

    3. A01NINKE02
      Обозначения на рисунке
      *1 Гайка

      Закрепите масляный поддон № 2 в сборе 16 болтами и 2 гайками.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

  40. УСТАНОВИТЕ ПРОБКУ СЛИВНОГО ОТВЕРСТИЯ ПОДДОНА КАРТЕРА


    1. A01NIEH

      Установите новую прокладку и пробку сливного отверстия масляного поддона.

      Torque:
      40 Н*м  { 408 кгс*см, 30 фунт-сила-футов }

  41. УСТАНОВИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. A01NKU9

      Установите 3 новые прокладки, как показано на рисунке.

    2. Установите новую прокладку крышки головки блока цилиндров на крышку головки блока цилиндров в сборе.

    3. A01NN51E01

      Нанесите герметик, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный

      Note


      • Удалите все масло с контактной поверхности.

      • Крышку головки блока цилиндров нужно установить в течение 3 минут после нанесения герметика.

      • Не запускайте двигатель в течение 2 часов после установки.

    4. A01NKHVE01

      Установите крышку головки блока цилиндров с новой уплотнительной шайбой и закрепите ее 12 болтами.

      Torque:
      Болты A
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }
      За исключением болтов A
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Tech Tips

      После затягивания всех болтов проверьте момент затяжки болтов 1 и 11. Если необходимо, снова затяните болты.

  42. УСТАНОВИТЕ ЛЕВУЮ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ В СБОРЕ


    1. A01NJET

      Установите 3 новые прокладки, как показано на рисунке.

    2. Установите новую прокладку крышки левой головки блока цилиндров.

    3. A01NIXCE01

      Нанесите герметик, как показано на рисунке.

      Герметик
      Фирменный герметик Seal Packing Black от компании Toyota, Three bond 1207B или аналогичный

      Note


      • Удалите все масло с контактной поверхности.

      • Установите крышку левой головки блока цилиндров в течение 3 минут после нанесения герметика.

      • Не запускайте двигатель в течение 2 часов после установки.

    4. A01NJ5XE02

      Установите крышку левой головки блока цилиндров, закрепив ее 12 болтами, и новую уплотнительную шайбу.

      Torque:
      Болты A
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }
      За исключением болтов A
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Tech Tips

      Затянув все болты, проверьте момент затяжки болтов 1 и 10. Если необходимо, снова затяните болты.

  43. УСТАНОВИТЕ ПАТРУБОК ОТВОДА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ


    1. A01NL0H

      Установите 2 новые прокладки и новое уплотнительное кольцо.

      Tech Tips

      Нанесите на уплотнительное кольцо мыльный раствор.

    2. A01NJ0EE01
      Обозначения на рисунке
      *A для моделей с системой РОГ
      *B для моделей без системы РОГ
      *1 Гайка
      *2 Болт

      Закрепить патрубок отвода охлаждающей жидкости 2 болтами и 4 гайками.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Note

      Соблюдайте осторожность, чтобы не зажать кольцевое уплотнение между деталями.

  44. УСТАНОВИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА


    1. A01NN7Z

      Нанесите тонкий слой моторного масла на новое кольцевое уплотнение и установите его на направляющую щупа проверки уровня масла.

    2. A01NJ1W

      Закрепите трубку щупа проверки уровня масла болтом.

      Torque:
      21 Н*м  { 214 кгс*см, 15 фунт-сила-футов }

  45. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА


    1. A01NIP4E02
      Обозначения на рисунке
      *1 Удерживайте
      *2 Поверните

      С помощью SST затяните болт шкива.

      SST
      09213-70011   ( 09213-70020 )
      09330-00021
      Torque:
      250 Н*м  { 2550 кгс*см, 184 фунт-сила-фута }

  46. УСТАНОВИТЕ ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ МАСЛЯНОГО ФИЛЬТРА


    1. A01NJAZE12
      Обозначения на рисунке
      *1 Фильтрующий элемент масляного фильтра
      *2 Кольцевое уплотнение

      Очистите внутреннюю поверхность крышки масляного фильтра, участки резьбы и канавку кольцевого уплотнения.

    2. Нанесите тонкий слой моторного масла на новое кольцевое уплотнение и установите его на крышку масляного фильтра.

    3. Установите новый фильтрующий элемент на крышку масляного фильтра.

    4. Удалите грязь и посторонние материалы с установочной поверхности двигателя.

    5. Повторно нанесите тонкий слой моторного масла на кольцевое уплотнение и установите его на крышку масляного фильтра.

      Note


      • Соблюдайте осторожность, чтобы не зажать кольцевое уплотнение между деталями.

      • После установки в канавку уплотнительное кольцо не должно быть перекручено.

    6. A01NJR1E02

      Затяните крышку масляного фильтра с помощью специального инструмента.

      SST
      09228-06501
      Torque:
      25 Н*м  { 255 кгс*см, 18 фунт-сила-футов }

      Note

      Убедитесь, что масляный фильтр установлен надежно, как показано на рисунке.

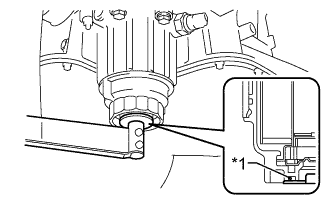

    7. A01NLC9E02
      Обозначения на рисунке
      *1 Кольцевое уплотнение

      Нанесите тонкий слой моторного масла на новое уплотнительное кольцо и установите его на крышку масляного фильтра.

      Note

      Полностью очистите установочные поверхности от загрязнений и посторонних материалов.

    8. Установите пробку сливного отверстия масляного фильтра на крышку масляного фильтра.

      Torque:
      13 Н*м  { 127 кгс*см, 9 фунт-сила-футов }

      Note

      Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

  47. УСТАНОВИТЕ КРАН ДЛЯ СЛИВА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ИЗ БЛОКА ЦИЛИНДРОВ

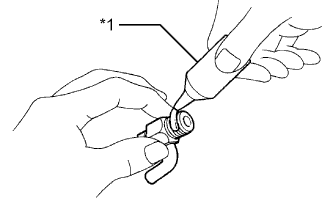

    1. A01NJ8JE06
      Обозначения на рисунке
      *1 Герметик

      Нанесите герметик вокруг сливного крана.

      Герметик
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный

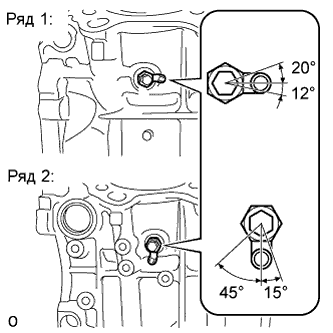

    2. A01NK7ME06

      Установите краны для слива охлаждающей жидкости, как показано на рисунке.

      Torque:
      25 Н*м  { 255 кгс*см, 18 фунт-сила-футов }

      Note

      После затяжки сливных кранов с номинальным моментом не поворачивайте сливные краны более, чем на 1 оборот (360°)

    3. Установите пробки на краны для слива охлаждающей жидкости.

      Torque:
      13 Н*м  { 130 кгс*см, 9 фунт-сила-футов }

  48. УСТАНОВИТЕ МАСЛОПРОВОД № 1


    1. Убедитесь в отсутствии посторонних частиц на сетке левого фильтра гидравлического клапана изменения фаз.

      Note

      Не касайтесь сетки во время установки фильтра гидравлического клапана изменения фаз.

    2. A01NJXCE02
      Обозначения на рисунке
      *1 Штуцер маслопровода

      Установите левый фильтр гидравлического клапана изменения фаз на штуцер маслопровода. Установите новые прокладки и временно закрепите маслопровод (со стороны крышки головки), снабдив его штуцером.

    3. Установите новую прокладку и временно закрепите маслопровод (со стороны головки цилиндров), снабдив его штуцером.

    4. Затяните штуцер маслопровода (со стороны крышки головки цилиндров).

      Torque:
      65 Н*м  { 663 кгс*см, 48 фунт-сила-футов }

    5. Затяните штуцер маслопровода (со стороны головки блока цилиндров).

      Torque:
      65 Н*м  { 663 кгс*см, 48 фунт-сила-футов }

      Note

      В случае повреждения перемычки, соединяющей прокладки, замените ее, используя бокорезы или аналогичный инструмент.

  49. УСТАНОВИТЕ МАСЛОПРОВОД


    1. Убедитесь в отсутствии посторонних частиц на сетке правого фильтра гидравлического клапана изменения фаз.

      Note

      Не касайтесь сетки во время установки фильтра гидравлического клапана изменения фаз.

    2. A01NLAEE05
      Обозначения на рисунке
      *1 Штуцер маслопровода

      Установите правый фильтр гидравлического клапана изменения фаз на штуцер маслопровода. Установите новые прокладки и временно закрепите маслопровод (со стороны крышки головки), снабдив его штуцером.

    3. Установите новую прокладку и временно закрепите маслопровод (со стороны головки цилиндров), снабдив его штуцером.

    4. Вверните болт (A) в головку блока цилиндров.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    5. Затяните штуцер маслопровода (со стороны крышки головки цилиндров).

      Torque:
      65 Н*м  { 663 кгс*см, 48 фунт-сила-футов }

    6. Затяните штуцер маслопровода (со стороны головки блока цилиндров).

      Torque:
      65 Н*м  { 663 кгс*см, 48 фунт-сила-футов }

      Note

      В случае повреждения перемычки, соединяющей прокладки, замените ее, используя бокорезы или аналогичный инструмент.

  50. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА


    1. A01NLRYE03
      Обозначения на рисунке
      *1 Кольцевое уплотнение

      Нанесите тонкий слой моторного масла на кольцевое уплотнение датчика положения коленчатого вала.

    2. A01NLKU

      Установите датчик положения коленчатого вала и закрепите его болтом.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    3. Подсоедините разъем датчика положения коленчатого вала.

  51. УСТАНОВИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для ряда 1)


    1. A01NMXPE01
      Обозначения на рисунке
      *1 Новое кольцевое уплотнение

      Нанесите тонкий слой моторного масла на новое кольцевое уплотнение и установите его на гидравлический клапан изменения фаз в сборе.

    2. A01NK8B

      Установите гидравлический клапан изменения фаз и закрепите его болтом.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Note

      При установке убедитесь, что кольцевое уплотнение не имеет трещин и не выскочило из установочного положения.

    3. Подсоедините разъем гидравлического клапана изменения фаз в сборе.

  52. УСТАНОВИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (для ряда 2)


    1. A01NMXPE01
      Обозначения на рисунке
      *1 Новое кольцевое уплотнение

      Нанесите тонкий слой моторного масла на новое кольцевое уплотнение и установите его на гидравлический клапан изменения фаз в сборе.

    2. A01NKP1

      Установите гидравлический клапан изменения фаз и закрепите его болтом.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

      Note

      При установке убедитесь, что кольцевое уплотнение не имеет трещин и не выскочило из установочного положения.

    3. Подсоедините разъем гидравлического клапана изменения фаз в сборе.

  53. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 1)


    1. Нанесите на кольцевое уплотнение датчика тонкий слой моторного масла.

    2. A01NJ8U

      Установите датчик и закрепите его болтом.

      Note

      При установке убедитесь, что кольцевое уплотнение не имеет трещин и не выскочило из установочного положения.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    3. Подсоедините разъем датчика.

  54. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА (для ряда 2)


    1. Нанесите на кольцевое уплотнение датчика тонкий слой моторного масла.

    2. A01NK8Q

      Установите датчик и закрепите его болтом.

      Note

      При установке убедитесь, что кольцевое уплотнение не имеет трещин и не выскочило из установочного положения.

      Torque:
      10 Н*м  { 102 кгс*см, 7 фунт-сила-футов }

    3. Подсоедините разъем датчика.

  55. УСТАНОВИТЕ САПУН В СБОРЕ


    1. Нанесите герметик вокруг сапуна.

      Герметик-фиксатор
      Фирменный герметик 1324 от компании Toyota, Three Bond 1324 или аналогичный
    2. A01NLKS

      Установите сапун в сборе.

      Torque:
      27 Н*м  { 275 кгс*см, 20 фунт-сила-футов }

  56. УСТАНОВИТЕ СВЕЧУ ЗАЖИГАНИЯ


    1. A01NLZO

      Установите 6 свечей зажигания.

      Torque:
      18 Н*м  { 184 кгс*см, 13 фунт-сила-футов }

  57. УСТАНОВИТЕ КРЫШКУ МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ В СБОРЕ


    1. Установите новую прокладку маслоналивной горловины.

    2. Установите крышку маслоналивной горловины.
