ЗАМОК ЗАДНЕЙ ДВЕРИ ПРОВЕРКА


  1. ПРОВЕРЬТЕ ЗАМОК ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ

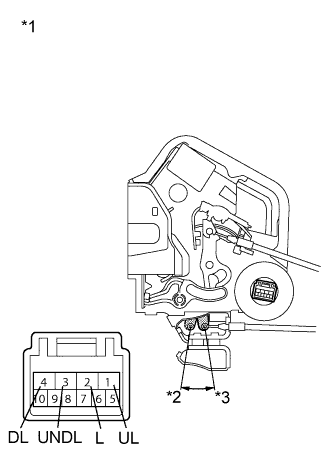

    1. A01NMOXE08
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (замок левой задней двери в сборе)
      *2 Блокировка
      *3 Разблокировка

      Проверьте работу электродвигателя замка двери и электродвигателя двойной блокировки.


      1. Подайте напряжение вспомогательной аккумуляторной батареи и проверьте работу электродвигателя замка двери и электродвигателя двойной блокировки.

        OK
        Условие Результат

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 2 (L)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 1 (UL)

        		 Блокирует

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 1 (UL)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 2 (L)

        		 Разблокирует

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 4 (DL)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 3 (UNDL)

        		 Устанавливает

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 3 (UNDL)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 4 (DL)

        		 Снимает

        Tech Tips


        • Переведите электродвигатель замка двери в положение блокировки и приведите в действие систему двойной блокировки. Убедитесь в том, что двери невозможно разблокировать с помощью троса управления.

        • Переведите электродвигатель замка двери в положение блокировки и верните систему двойной блокировки в исходное состояние. Убедитесь в том, что двери можно разблокировать с помощью троса управления.

        Если результат проверки не отвечает требованиям, замените электродвигатель замка левой задней двери в сборе.

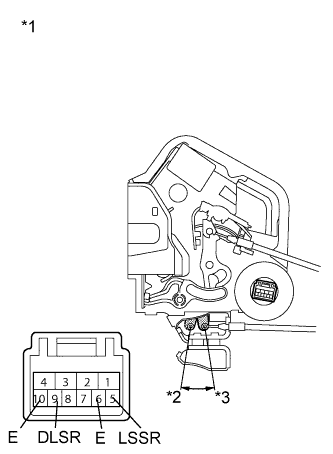

    2. A01NMOXE09
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (замок левой задней двери в сборе)
      *2 Блокировка
      *3 Разблокировка

      Проверьте работу выключателя обнаружения разблокировки двери и датчика положения системы двойной блокировки.


      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Состояние замка двери Заданные условия
        5 (LSSR) - 6 (E) Заблокировано 10 кОм или более
        5 (LSSR) - 6 (E) Разблокировано Менее 1 Ом
        9 (DLSR) - 10 (E) Блокировка снята 10 кОм или более
        9 (DLSR) - 10 (E) Блокировка установлена Менее 1 Ом

        Если результат проверки не отвечает требованиям, замените электродвигатель замка левой задней двери в сборе.

  2. ПРОВЕРЬТЕ ЗАМОК ЗАДНЕЙ ПРАВОЙ ДВЕРИ В СБОРЕ

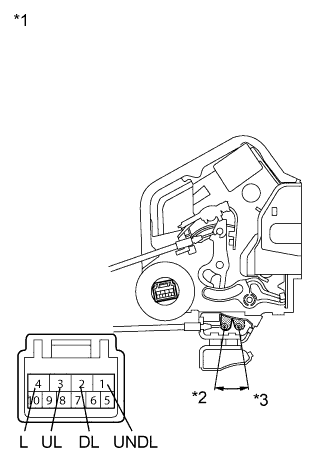

    1. A01NI2ME05
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (замок правой задней двери в сборе)
      *2 Разблокировка
      *3 Блокировка

      Проверьте работу электродвигателя замка двери и электродвигателя двойной блокировки.


      1. Подайте напряжение вспомогательной аккумуляторной батареи и проверьте работу электродвигателя замка двери и электродвигателя двойной блокировки.

        OK
        Условие Результат

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 4 (L)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 3 (UL)

        		 Блокирует

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 3 (UL)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 4 (L)

        		 Разблокирует

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 2 (DL)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 1 (UNDL)

        		 Устанавливает

        Положительный (+) вывод вспомогательной аккумуляторной батареи → 1 (UNDL)

        Отрицательный (-) вывод вспомогательной аккумуляторной батареи → 2 (DL)

        		 Снимает

        Tech Tips


        • Переведите электродвигатель замка двери в положение блокировки и приведите в действие систему двойной блокировки. Убедитесь в том, что двери невозможно разблокировать с помощью троса управления.

        • Переведите электродвигатель замка двери в положение блокировки и верните систему двойной блокировки в исходное состояние. Убедитесь в том, что двери можно разблокировать с помощью троса управления.

        Если результат проверки не отвечает требованиям, замените электродвигатель замка правой задней двери в сборе.

    2. Проверьте работу выключателя обнаружения разблокировки двери и датчика положения системы двойной блокировки.

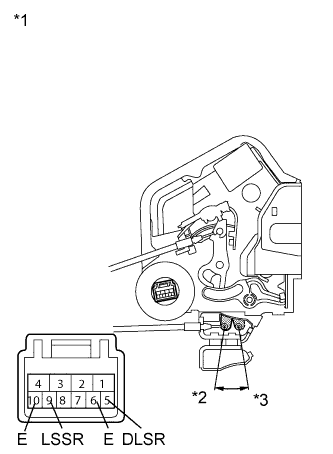

      1. A01NI2ME06
        Обозначения на рисунке
        *1

        Устройство с неподсоединенным жгутом проводов

        (замок правой задней двери в сборе)
        *2 Разблокировка
        *3 Блокировка

        Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Контакты для подключения диагностического прибора Состояние замка двери Заданные условия
        9 (LSSR) - 10 (E) Заблокировано 10 кОм или более
        9 (LSSR) - 10 (E) Разблокировано Менее 1 Ом
        5 (DLSR) - 6 (E) Блокировка снята 10 кОм или более
        5 (DLSR) - 6 (E) Блокировка установлена Менее 1 Ом

        Если результат проверки не отвечает требованиям, замените электродвигатель замка правой задней двери в сборе.
