СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN Режим прекращения обмена данными с ЭБУ распределения питания

ОПИСАНИЕ

Неисправность Признак Неисправный участок
Режим прекращения обмена данными с ЭБУ распределения питания

  • В окне "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается "Hybrid Control" и/или "Power Management 1".

  • Относится к "Режиму прекращения обмена данными с ЭБУ распределения питания" в "Таблице комбинаций кодов DTC".

  • Главная шина или разъем ЭБУ распределения питания

  • Цепь питания ЭБУ распределения питания

  • ЭБУ распределения питания

СХЕМА СОЕДИНЕНИЙ

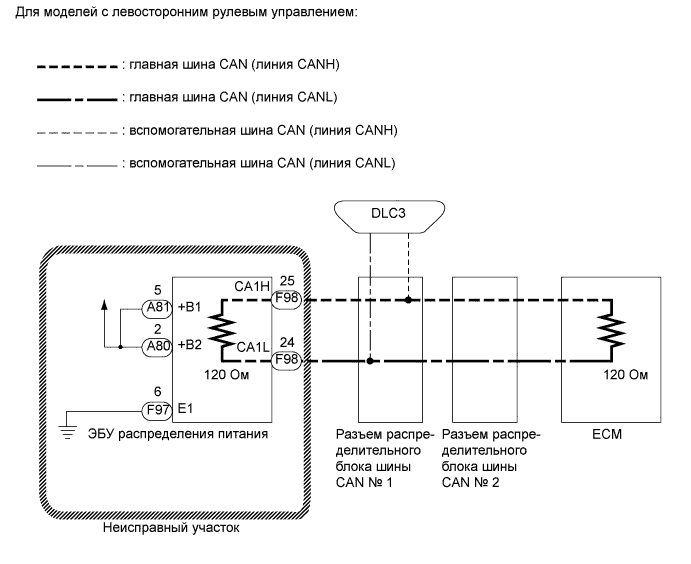

A01NMOQE01

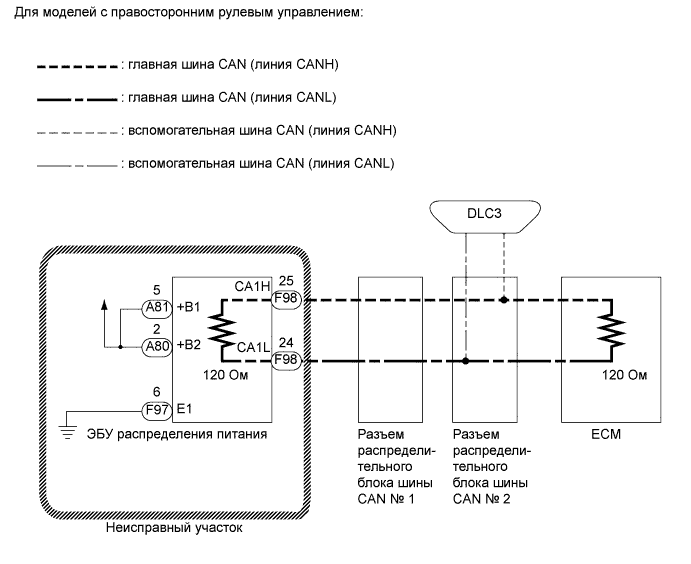

A01NJSPE01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Выключите зажигание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ГЛАВНАЯ ШИНА ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)


    1. Выключите зажигание.

    2. A01NKJHE01
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ распределения питания)

      Отсоедините разъем F98 ЭБУ распределения питания.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение выключателя Заданное значение
      F98-25 (CA1H) - F98-24 (CA1L) Зажигание выключено 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ)

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ ИСТОЧНИКА ПИТАНИЯ)


    1. Подсоедините разъем F98 ЭБУ распределения питания.

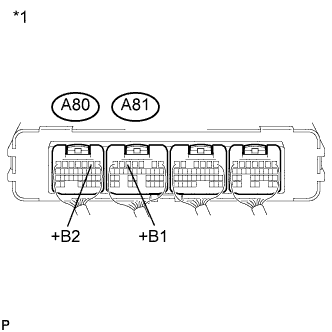

    2. A01NMFME01
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ распределения питания)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Условие Заданное значение
      A81-5 (+B1) - масса Всегда 11–14 В
      A80-2 (+B2) - масса Всегда 11–14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (КОНТАКТ ПИТАНИЯ)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ МАССЫ)

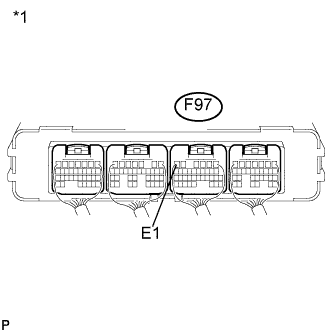

    1. A01NMFME02
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ распределения питания)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданное значение
      F97-6 (E1) - масса Всегда Менее 1 Ом
      Результат
      Результат Следующий шаг
      OK (для моделей с левосторонним рулевым управлением) А
      OK (для моделей с правосторонним рулевым управлением) B
      NG C

    B

    ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (для моделей с правосторонним рулевым управлением) Click here

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ВЫВОД СОЕДИНЕНИЯ С МАССОЙ)

    А

    ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (для моделей с левосторонним рулевым управлением) Click here
