ГЛАВНЫЙ ЭБУ КУЗОВА СНЯТИЕ


  1. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с левосторонним рулевым управлением)

    (см. стр. Click here).

  2. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ (для моделей с правосторонним рулевым управлением)

    (см. стр. Click here).

  3. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01NJ44

      Выверните 5 винтов <F>.

    2. A01NJQM

      Освободите захват, 4 фиксатора и направляющую.

    3. Отсоедините все разъемы и снимите дверцу перчаточного ящика.

  4. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с левосторонним рулевым управлением)


    1. A01NISQ

      Отсоедините 4 разъема.

    2. A01NL5RE02

      Освободите 2 захвата, как показано на рисунке, и отсоедините 2 разъема (A).

    3. Отсоедините 4 разъема (В).

    4. A01NKVN

      Отверните 2 гайки.

    5. A01NIZ0

      Освободите захват и отсоедините разъем, как показано на рисунке.

    6. A01NJJS

      Освободите 2 захвата и освободите защелку разъема, как показано на рисунке.

    7. A01NI7C

      Освободите захват, как показано на рисунке, и отсоедините разъем, чтобы снять распределительный блок панели приборов в сборе.

  5. СНИМИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. A01NJ8Z

      Отсоедините 3 разъема.

    2. A01NK4YE02

      Расцепите 2 захвата, как показано на рисунке, и отсоедините 2 разъема (A).

    3. Отсоедините разъем (B).

    4. A01NJCX

      Выверните болт и гайку.

    5. A01NJGF

      Освободите захват и отсоедините разъем, как показано на рисунке.

    6. A01NJJS

      Освободите 2 захвата и освободите защелку разъема, как показано на рисунке.

    7. A01NI7C

      Освободите захват, как показано на рисунке, и отсоедините разъем, чтобы снять распределительный блок панели приборов в сборе.

  6. СНИМИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ (для моделей с левосторонним рулевым управлением)


    1. A01NJ3I

      Отверните 2 гайки и снимите ЭБУ распределения питания.

  7. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ (для моделей с левосторонним рулевым управлением)


    1. A01NM88

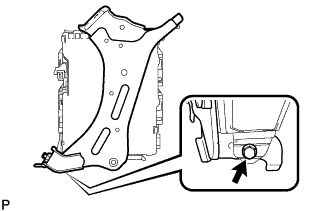

      Выверните болт и снимите кронштейн зажима жгута проводов с распределительного блока панели приборов в сборе.

  8. СНИМИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (для моделей с левосторонним рулевым управлением)

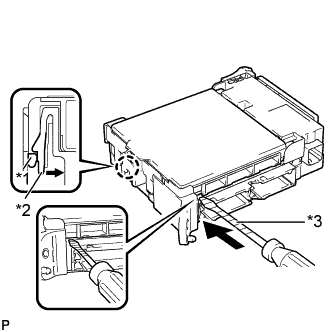

    1. A01NIP9E02
      Обозначения на рисунке
      *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      *2 Распределительный блок панели приборов в сборе
      *3 Защитная клейкая лента

      Нажмите на захват распределительного блока, как показано на рисунке, и освободите защелку.

    2. Когда защелка распределительного блока освобождена, вставьте отвертку с обернутым лентой концом горизонтально между главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) и распределительным блоком.

      Note

      Используйте отвертку с диаметром от 5,0 мм (0,197 дюйма) до 6,3 мм (0,248 дюйма) и длиной приблизительно 90 мм (3,54 дюйма).

    3. A01NJRVE03
      Обозначения на рисунке
      *1 Защитная клейкая лента

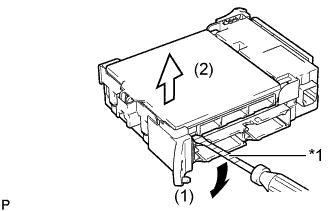

      С помощью отвертки аккуратно приподнимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) в положение, в котором разъем выходит из зацепления, как показано на рисунке.

      Note

      Не поворачивайте отвертку, чтобы приподнять главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

    4. A01NM10E01

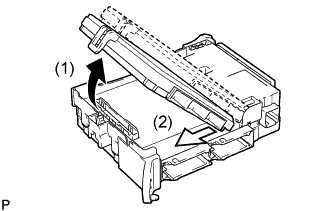

      Поднимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), как указано на рисунке стрелкой (1), а затем вытяните его в направлении, указанном на рисунке стрелкой (2).

      Note

      Не прикасайтесь к разъему ЭБУ.

  9. СНИМИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (для моделей с правосторонним рулевым управлением)

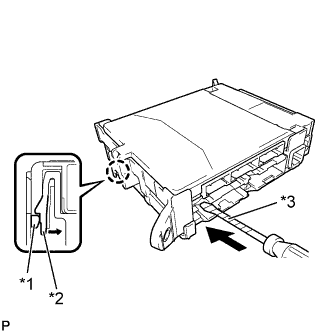

    1. A01NL3WE01
      Обозначения на рисунке
      *1 Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)
      *2 Распределительный блок панели приборов в сборе
      *3 Защитная клейкая лента

      Нажмите на захват распределительного блока, как показано на рисунке, и освободите защелку.

    2. Когда защелка распределительного блока освобождена, вставьте отвертку с обернутым лентой концом горизонтально между главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) и распределительным блоком.

      Note

      Используйте отвертку с диаметром от 5,0 мм (0,197 дюйма) до 6,3 мм (0,248 дюйма) и длиной приблизительно 90 мм (3,54 дюйма).

    3. A01NJE7E02

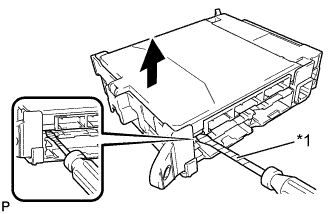

      С помощью отвертки аккуратно приподнимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) в положение, в котором разъем выходит из зацепления, как показано на рисунке.

      Note

      Не поворачивайте отвертку, чтобы приподнять главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

    4. A01NKWXE01

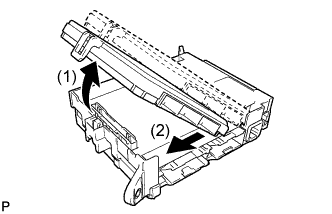

      Поднимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи), как указано на рисунке стрелкой (1), а затем вытяните его в направлении, указанном на рисунке стрелкой (2).

      Note

      Не прикасайтесь к разъему ЭБУ.
