СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U1002

Код DTC Наименование DTC
U1002 Нарушение обмена данными с блоком сетевого шлюза (главный ЭБУ кузова)

ОПИСАНИЕ


№ DTC Условие обнаружения DTC Неисправный участок
U1002 Главный ЭБУ кузова не получает сигналы от всех ЭБУ, которые были сохранены в памяти как блоки, подключенные к шине CAN MS.

  • Обрыв или короткое замыкание в главной шине MS CAN или разъеме

  • Обрыв или короткое замыкание в вспомогательной шине MS CAN или разъеме

  • Главный ЭБУ кузова

  • ЭБУ электропривода правого наружного зеркала

  • ЭБУ электропривода левого наружного зеркала

  • ЭБУ управления положением правого сиденья

  • ЭБУ управления положением левого сиденья

  • ЭБУ автоматизированного привода двери багажного отделения

  • Разъем распределительного блока шины CAN № 6

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

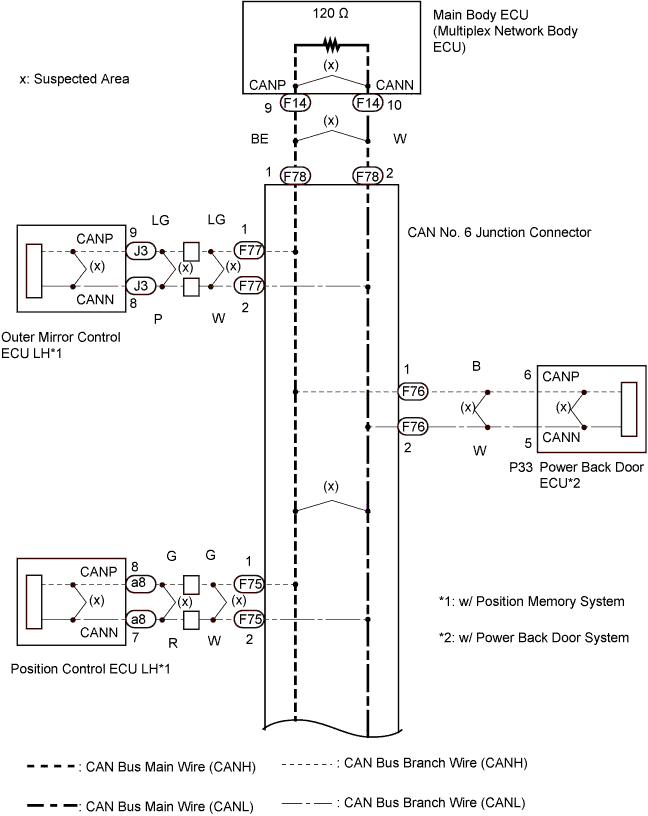

A019MTNE01

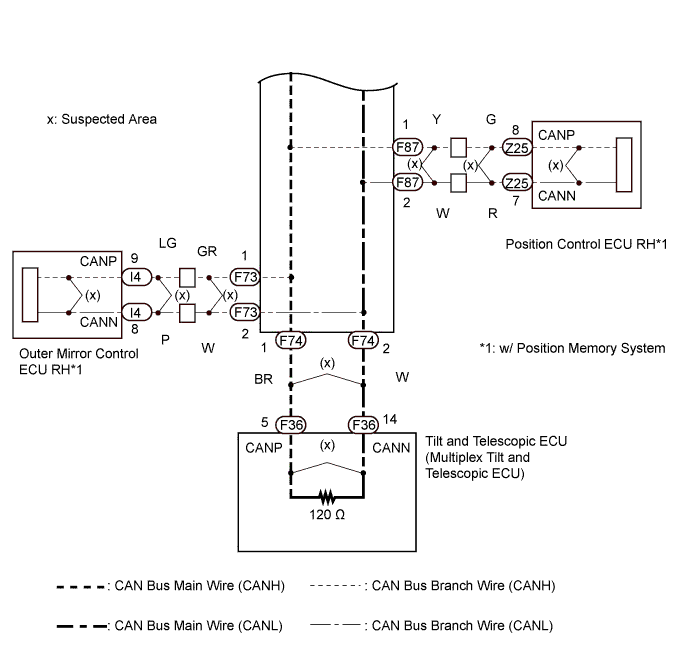

A019N0LE03

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • Выключите зажигание перед измерением сопротивления между главными и вспомогательными шинами CAN.

  • Выключите зажигание перед проверкой короткого замыкания шины CAN на массу.

  • После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.

  • Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.

Tech Tips


  • Управление выключателем зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.

  • Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ШИНУ CAN MS


    1. Выключите зажигание.

    2. A019NY5E04
      Текст на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ регулировки наклона и телескопического изменения высоты)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия Результат
      F36-5 (CANP) - F36-14 (CANN) Зажигание выключено 54 - 69 Ом

      Менее 54 Ом:

      Короткое замыкание между линиями шины

      Не менее 70 Ом:

      Обрыв в главной шине
      F36-5 (CANP) - F36-11 (GND) Зажигание выключено 200 Ом или более

      Менее 200 Ом:

      Короткое замыкание CANH на массу
      F36-14 (CANN) - F36-11 (GND) Зажигание выключено 200 Ом или более

      Менее 200 Ом:

      Короткое замыкание CANL на массу

    3. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия Результат
      F36-5 (CANP) - F36-2 (+B) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

      Менее 6 кОм:

      Короткое замыкание CANH на +B
      F36-14 (CANN) - F36-2 (+B) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более

      Менее 6 кОм:

      Короткое замыкание CANL на +B
      Результат
      Результат Перейти к
      OK А
      Обрыв в главной шине CAN B
      Короткое замыкание между линиями шины C

      • Короткое замыкание на массу

      • Короткое замыкание на +B

      		 D

    B

    ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    C

    ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    D

    ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    А

    ЗАМЕНИТЕ БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ГЛАВНЫЙ ЭБУ КУЗОВА)

  2. ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

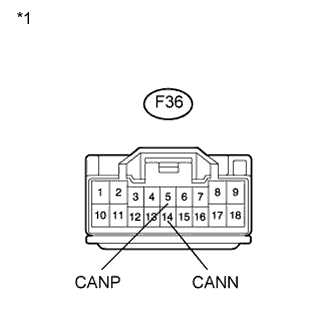

    1. A019LYBE11
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ регулировки наклона и телескопического изменения высоты)

      Отсоедините разъем ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F36-5 (CANP) - F36-14 (CANN) Зажигание выключено 108-132 Ом

    NG

    ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    OK

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

  3. ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)


    1. Подсоедините разъем ЭБУ регулировки наклона и телескопического изменения высоты.

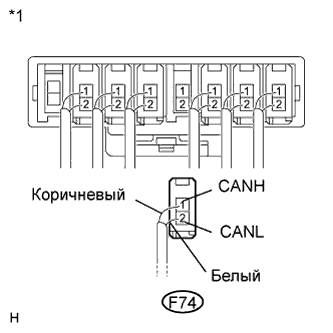

    2. A019JWHE01
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      Отсоедините разъем распределительного блока шины CAN № 6.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F74-1 (CANH) - F74-2 (CANL) Зажигание выключено 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

    OK

  4. ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ГЛАВНЫЙ ЭБУ КУЗОВА)

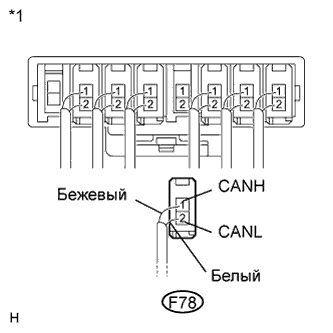

    1. A019JWHE02
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      Отсоедините разъем распределительного блока шины CAN № 6.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F78-1 (CANH) - F78-2 (CANL) Зажигание выключено 108-132 Ом

    NG

    ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ГЛАВНЫЙ ЭБУ КУЗОВА) Click here

    OK

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6

  5. ПРОВЕРЬТЕ ГЛАВНУЮ ШИНУ CAN НА ОБРЫВ (ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. Подсоедините разъемы распределительного блока шины CAN № 6.

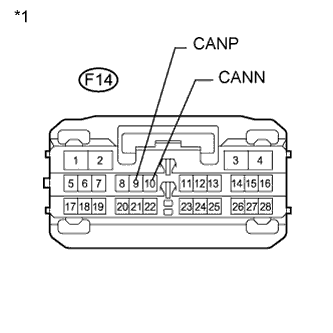

    2. A019OAWE01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова)

      Отсоедините разъем главного ЭБУ кузова.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F14-9 (CANP) - F14-10 (CANN) Зажигание выключено 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ГЛАВНЫЙ ЭБУ КУЗОВА)

    OK

    ЗАМЕНИТЕ БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ГЛАВНЫЙ ЭБУ КУЗОВА)

  6. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)


    1. A019LYBE11
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ регулировки наклона и телескопического изменения высоты)

      Отсоедините разъем ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F36-5 (CANP) - F36-14 (CANN) Зажигание выключено 108-132 Ом

    NG

    ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    OK

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

  7. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)


    1. Подсоедините разъем ЭБУ регулировки наклона и телескопического изменения высоты.

    2. A019JWHE01
      Текст на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      Отсоедините разъем распределительного блока шины CAN № 6.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F74-1 (CANH) - F74-2 (CANL) Зажигание выключено 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

    OK

  8. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. A019JWHE02
      Текст на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      Отсоедините разъем распределительного блока шины CAN № 6.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F78-1 (CANH) - F78-2 (CANL) Зажигание выключено 108-132 Ом

    NG

    ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (ГЛАВНЫЙ ЭБУ КУЗОВА) Click here

    OK

  9. ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN MS


    1. Подсоедините разъемы распределительного блока шины CAN № 6.

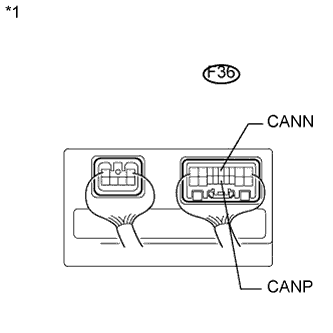

    2. A019NY5E05
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ регулировки наклона и телескопического изменения высоты)

      Подсоедините щупы омметра к выводам CANP и CANN ЭБУ регулировки наклона и телескопического изменения высоты.

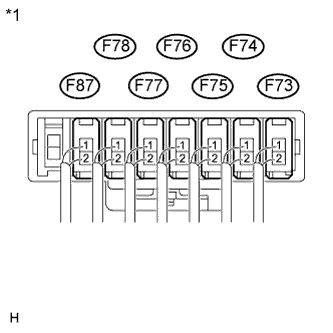

    3. A019P1QE02
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      Измеряя сопротивление с помощью измерительного прибора, отсоединяйте разъемы вспомогательной шины (кроме F74 и F78) от разъема распределительного блока шины CAN № 6, пока сопротивление не будет находиться в пределах номинального диапазона (54-69 Ом).

      Контакт №

      (обозначения)

      		 Цвет проводки Куда подсоединить
      F73-1 (CANH) GR ЭБУ электропривода правого наружного зеркала
      F73-2 (CANL) W
      F75-1 (CANH) G ЭБУ управления положением левого сиденья
      F75-2 (CANL) W
      F76-1 (CANH) B ЭБУ автоматизированного привода двери багажного отделения
      F76-2 (CANL) W
      F77-1 (CANH) LG ЭБУ электропривода левого наружного зеркала
      F77-2 (CANL) W
      F87-1 (CANH) Y ЭБУ управления положением правого сиденья
      F87-2 (CANL) W

      Tech Tips


      • Разъемы, подключенные к распределительному блоку шины CAN, можно различать по цвету шин.

      • Подсоединение разъемов к ненадлежащим местам распределительного блока шины CAN не влияет на работу системы.

      Результат
      Результат Следующий шаг

      Когда все указанные разъемы отсоединены, сопротивление по-прежнему составляет менее 54 Ом.

      (Короткие замыкания во вспомогательных шинах отсутствуют.)

      		 А

      Когда разъем отсоединен, сопротивление становится нормальным (54–69 Ом).

      (Короткое замыкание в одной или нескольких вспомогательных шинах.)

      		 B

    B

    ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN MS Click here

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6

  10. ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN MS


    1. Подсоедините разъем замкнутой накоротко вспомогательной шины к распределительному блоку шины CAN (разъем, при отсоединении которого сопротивление шины стало нормальным (54-69 Ом)).

    2. Отсоедините разъем, содержащий контакты CANH и CANL, от ЭБУ, к которому подсоединена короткозамкнутая вспомогательная шина.

    3. A019NY5E05
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ регулировки наклона и телескопического изменения высоты)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F36-5 (CANP) - F36-14 (CANN) Зажигание выключено 54-69 Ом

      Tech Tips

      Если при отсоединении разъема от ЭБУ сопротивление стало нормальным (54-69 Ом), возможно короткое замыкание в ЭБУ.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ СООТВЕТСТВУЮЩИЙ ЭБУ

  11. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (ГЛАВНЫЙ ЭБУ КУЗОВА)


    1. Подсоедините разъемы распределительного блока шины CAN № 6.

    2. A019OAWE01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова)

      Отсоедините разъем главного ЭБУ кузова.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      F14-9 (CANP) - F14-10 (CANL) Зажигание выключено 108-132 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ГЛАВНЫЙ ЭБУ КУЗОВА)

    OK

    ЗАМЕНИТЕ БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ГЛАВНЫЙ ЭБУ КУЗОВА)

  12. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

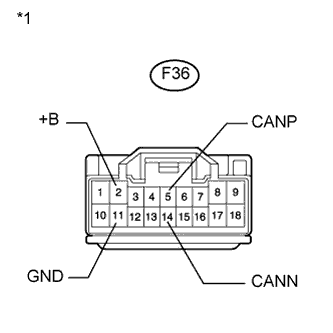

    1. A019LYBE14
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ регулировки наклона и телескопического изменения высоты)

      Отсоедините разъем ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Назначение
      F36-5 (CANP) - F36-11 (GND) Зажигание выключено 200 Ом или более Проверка CANH на короткое замыкание на массу
      F36-14 (CANN) - F36-11 (GND) Зажигание выключено 200 Ом или более Проверка CANL на короткое замыкание на массу
      F36-5 (CANP) - F36-2 (+B) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANH на короткое замыкание на +B
      F36-14 (CANN) - F36-2 (+B) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANL на короткое замыкание на +B

      Tech Tips

      Для достижения результата (короткое замыкание), полученного при проверке шины CAN MS, необходимо лишь выполнить проверку, указанную в приведенной выше таблице.

      Найдите в столбце "Назначение" необходимую проверку, которая соответствует результату в столбце "Результат" для проверки шины CAN MS.


    NG

    ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    OK

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

  13. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

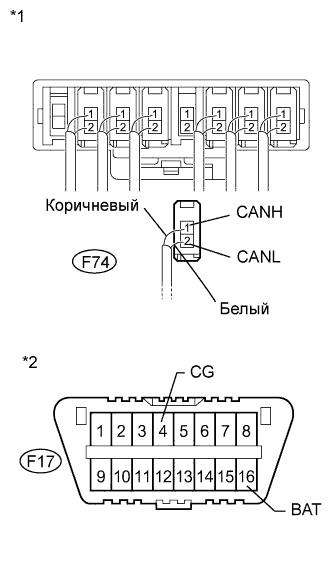

    1. A019NBME01
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)
      *2 DLC3

      Отсоедините разъем распределительного блока шины CAN № 6.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Назначение
      F74-1 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Проверка CANH на короткое замыкание на массу
      F74-2 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более Проверка CANL на короткое замыкание на массу
      F74-1 (CANH) - F17-16 (BAT) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANH на короткое замыкание на +B
      F74-2 (CANL) - F17-16 (BAT) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANL на короткое замыкание на +B

      Tech Tips

      Для достижения результата (короткое замыкание), полученного при проверке шины CAN MS, необходимо лишь выполнить проверку, указанную в приведенной выше таблице.

      Найдите в столбце "Назначение" необходимую проверку, которая соответствует результату в столбце "Результат" для проверки шины CAN MS.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

    OK

  14. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ГЛАВНЫЙ ЭБУ КУЗОВА)

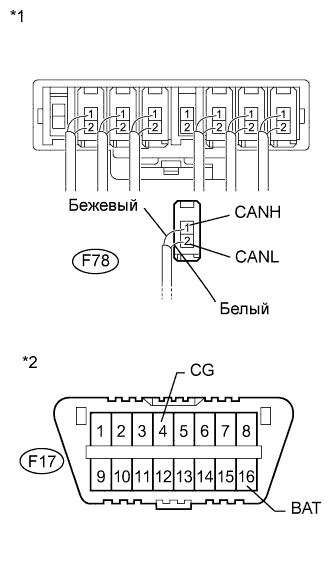

    1. A019NBME02
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)
      *2 DLC3

      Отсоедините разъем распределительного блока шины CAN № 6.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Назначение
      F78-1 (CANH) - F17-4 (CG) Зажигание выключено 200 Ом или более Проверка CANH на короткое замыкание на массу
      F78-2 (CANL) - F17-4 (CG) Зажигание выключено 200 Ом или более Проверка CANL на короткое замыкание на массу
      F78-1 (CANH) - F17-16 (BAT) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANH на короткое замыкание на +B
      F78-2 (CANL) - F17-16 (BAT) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANL на короткое замыкание на +B

      Tech Tips

      Для достижения результата (короткое замыкание), полученного при проверке шины CAN MS, необходимо лишь выполнить проверку, указанную в приведенной выше таблице.

      Найдите в столбце "Назначение" необходимую проверку, которая соответствует результату в столбце "Результат" для проверки шины CAN MS.


    NG

    ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ Click here

    OK

  15. ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN MS


    1. Подсоедините разъемы распределительного блока шины CAN № 6.

    2. A019NY5E04
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ регулировки наклона и телескопического изменения высоты)

      Подсоедините щупы омметра к выводам CANP или CANN и выводам GND или +B ЭБУ регулировки наклона и телескопического изменения высоты.

      Tech Tips

      Для достижения результата (короткое замыкание), полученного при проверке шины CAN MS, необходимо лишь выполнить проверку, указанную в приведенной выше таблице.

      Найдите в столбце "Назначение" необходимую проверку, которая соответствует результату в столбце "Результат" для проверки шины CAN MS.

    3. A019P1QE02
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к разъему распределительного блока шины CAN № 6)

      Измеряя сопротивление с помощью измерительного прибора, отсоединяйте разъемы вспомогательной шины (кроме F74 и F78) от разъема распределительного блока шины CAN № 6, пока сопротивление не будет находиться в пределах номинального диапазона (не менее 6 кОм для замыкания на +B или не менее 200 Ом для замыкания на GND).

      Контакт №

      (обозначения)

      		 Цвет проводки Куда подсоединить
      F73-1 (CANH) GR ЭБУ электропривода правого наружного зеркала
      F73-2 (CANL) W
      F75-1 (CANH) G ЭБУ управления положением левого сиденья
      F75-2 (CANL) W
      F76-1 (CANH) B ЭБУ автоматизированного привода двери багажного отделения
      F76-2 (CANL) W
      F77-1 (CANH) LG ЭБУ электропривода левого наружного зеркала
      F77-2 (CANL) W
      F87-1 (CANH) Y ЭБУ управления положением правого сиденья
      F87-2 (CANL) W

      Tech Tips


      • Разъемы, подключенные к распределительному блоку шины CAN, можно различать по цвету шин.

      • Подсоединение разъемов к ненадлежащим местам распределительного блока шины CAN не влияет на работу системы.

      Результат
      Результат Перейти к

      Сопротивление между контактами CANP и +B или между контактами CANN и +BAT продолжает оставаться ниже 6 кОм в случае, когда все указанные разъемы отсоединены от распределительного блока шины CAN.

      (Короткие замыкания на +B во вспомогательных шинах отсутствуют.)

      		 А

      Сопротивление между контактами CANP и GND или между контактами CANN и GND продолжает оставаться ниже 200 Ом в случае, когда все указанные разъемы отсоединены от распределительного блока шины CAN.

      (Короткие замыкания на GND во вспомогательных шинах отсутствуют.)

      Сопротивление между контактами CANP и +B или между контактами CANN и +B приходит в норму (не менее 6 кОм) в случае, когда разъем отключается от распределительного блока шины CAN.

      (Есть короткое замыкание на +B в одном из устройств, связанных с одной или несколькими тсоединенными вспомогательными шинами.)

      		 B

      Сопротивление между контактами CANP и GND или между контактами CANN и GND приходит в норму (не менее 200 Ом) в случае, когда разъем отключается от распределительного блока шины CAN.

      (Есть короткое замыкание на GND в одном из устройств, связанных с одной или несколькими отсоединенными шинами.)

    B

    ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN MS Click here

    А

    ЗАМЕНИТЕ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6

  16. ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN MS


    1. Подсоедините разъем шины, замкнутой на +B или GND, к распределительному блоку шины CAN (разъем, при отсоединении которого сопротивление шины составляет не менее 6 кОм для замыкания на +B или не менее 200 Ом для замыкания на GND).

    2. Отсоедините разъем, содержащий контакты CANH и CANL, от ЭБУ, к которому подсоединена шина, замкнутая на +B или GND.

    3. A019NY5E04
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (ЭБУ регулировки наклона и телескопического изменения высоты)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Назначение
      F36-5 (CANP) - F36-11 (GND) Зажигание выключено 200 Ом или более Проверка CANH на короткое замыкание на массу
      F36-14 (CANN) - F36-11 (GND) Зажигание выключено 200 Ом или более Проверка CANL на короткое замыкание на массу
      F36-5 (CANP) - F36-2 (+B) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANH на короткое замыкание на +B
      F36-14 (CANN) - F36-2 (+B) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANL на короткое замыкание на +B

      Tech Tips

      Если при отсоединении разъема от ЭБУ сопротивление стало нормальным, возможно короткое замыкание в ЭБУ.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ СООТВЕТСТВУЮЩИЙ ЭБУ

  17. ПРОВЕРЬТЕ ШИНЫ CAN MS НА КОРОТКОЕ ЗАМЫКАНИЕ

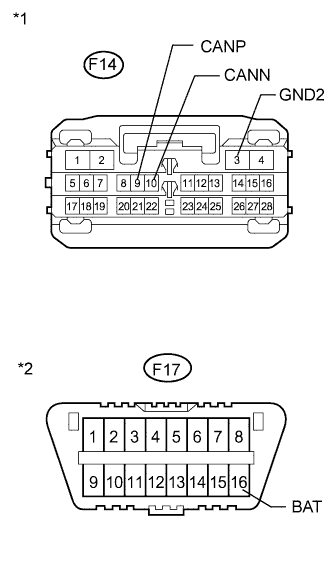

    1. A019P0GE05
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова)
      *2 DLC3

      Отсоедините разъем главного ЭБУ кузова.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление Назначение
      F14-9 (CANP) - F14-3 (GND2) Зажигание выключено 200 Ом или более Проверка CANH на короткое замыкание на массу
      F14-10 (CANN) - F14-3 (GND2) Зажигание выключено 200 Ом или более Проверка CANL на короткое замыкание на массу
      F14-9 (CANP) - F17-16 (BAT) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANH на короткое замыкание на +B
      F14-10 (CANN) - F17-16 (BAT) Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи 6 кОм или более Проверка CANL на короткое замыкание на +B

      Tech Tips

      Для достижения результата (короткое замыкание), полученного при проверке шины CAN MS, необходимо лишь выполнить проверку, указанную в приведенной выше таблице.

      Найдите в столбце "Назначение" необходимую проверку, которая соответствует результату в столбце "Результат" для проверки шины CAN MS.


    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ГЛАВНУЮ ШИНУ CAN MS ИЛИ РАЗЪЕМ (РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ШИНЫ CAN № 6 - ГЛАВНЫЙ ЭБУ КУЗОВА)

    OK

    ЗАМЕНИТЕ БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ГЛАВНЫЙ ЭБУ КУЗОВА)
