СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN МЕРЫ ПРЕДОСТОРОЖНОСТИ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОТСОЕДИНЕНИИ ПРОВОДА ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note


    • После выключения зажигания приемник мультимедийного модуля сохраняет различные данные и настройки. Поэтому после выключения зажигания, перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи, обязательно подождите в течение времени, указанного в таблице.

      Время ожидания перед отсоединением провода от отрицательного (-) вывода аккумуляторной батареи
      Технические характеристики Время ожидания
      Для моделей без приемопередатчика системы обработки и передачи информации 60 с
      Для моделей с приемопередатчиком системы обработки и передачи информации 120 с

    • Если отрицательный (-) вывод аккумуляторной батареи был отсоединен, после его подсоединения выполните инициализацию следующих систем.

      Название системы См. стр.
      Система помощи при парковке (для моделей с монитором бокового вида)

      Click here

      Система помощи при парковке (для моделей без монитора бокового вида)
      Система монитора бокового обзора
      Доводчик двери багажного отделения
      Система автоматизированного привода двери багажного отделения

  2. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ С СИСТЕМОЙ РУЛЕВОГО УПРАВЛЕНИЯ


    1. При замене деталей соблюдайте осторожность. Неправильно выполненная замена может ухудшить эксплуатационные качества системы рулевого управления и привести к опасным ситуациям при поездках.

  3. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ С ПОДУШКАМИ БЕЗОПАСНОСТИ SRS


    1. Автомобиль оборудован системой SRS (дополнительной системой пассивной безопасности), включающей такие узлы, как подушки безопасности, установленные на водительском и переднем пассажирском местах. Нарушение последовательности операций по обслуживанию может привести к неожиданному срабатыванию SRS при обслуживании, что может привести к получению серьезной травмы. Прежде чем приступать к обслуживанию (в том числе к снятию, установке, осмотру или замене деталей), изучите меры предосторожности (см. стр. Click here).

  4. РЕМОНТ ШИНЫ

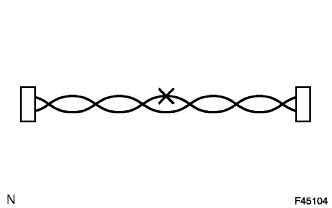

    1. A019LD4

      После устранения обрыва на шине путем пайки оберните восстановленный участок изоляционной лентой.

      Note


      • Шины CANL и CANH всегда должны прокладываться вместе.

      • При установке убедитесь, что эти провода свиты. В противном случае шина CAN будет подвержена влиянию электрических помех.

      • Длины линий CANL и CANH должны различаться не более чем на 100 мм (3,937 дюйма).

      • Оставьте рядом с разъемом свободный участок нескрученных проводов длиной приблизительно 80 мм (3,150 дюйма).

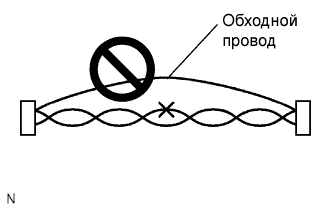

    2. A019KOPE15

      Запрещается соединять разъемы обходными проводами.

      Note

      При использовании обходных проводов теряется способность скрученных проводов шины противостоять помехам.

  5. КАК ОБРАЩАТЬСЯ С РАЗЪЕМАМИ

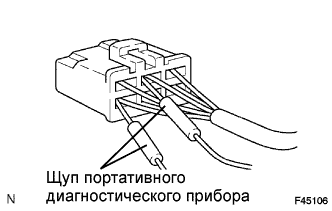

    1. A019LNME01

      При измерении сопротивления щупы измерительного прибора следует вставлять с задней стороны разъема (со стороны жгута проводов).

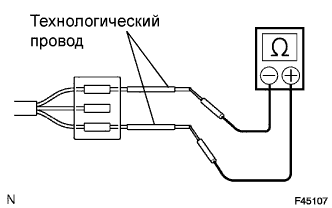

    2. A019LZ1E13

      Если определить электропроводность с задней стороны разъема невозможно, используйте для измерения технологические провода.

  6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРОВЕРКЕ И ЗАМЕНЕ РАЗЪЕМОВ CAN РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА


    1. При отсоединении разъема CAN распределительного блока в целях проверки или замены, после соответствующей проверки или замены обязательно присоедините разъем CAN распределительного блока и все провода жгута проводов на места и закрепите их лентой и зажимами.
