ГЕНЕРАТОР ПРОВЕРКА


  1. ПРОВЕРЬТЕ ШКИВ МУФТЫ ГЕНЕРАТОРА


    1. A019OANE02
      Обозначения на рисунке
      *1 Раэблокировано
      *2 Заблокировано

      Удерживая центр шкива, убедитесь, что наружное кольцо поворачивается против часовой стрелки и не поворачивается по часовой стрелке.

      Если результат не соответствует указанному, замените шкив муфты.

  2. ПРОВЕРЬТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

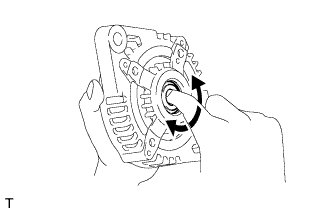

    1. A019KTL

      Проверьте, не изношен ли подшипник и не имеет ли он повреждений.

      OK
      Подшипник вращается плавно.

      Если вращение подшипника не плавное, замените его.

  3. ПРОВЕРЬТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ

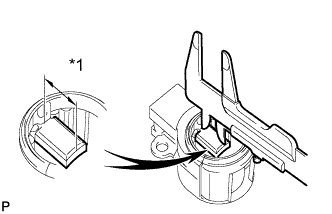

    1. A019P6JE02
      Обозначения на рисунке
      *1 Длина

      С помощью штангенциркуля измерьте длину выступающей части щеток.

      Номинальная длина выступающей части
      9,5 - 11,5 мм (0,375 - 0,452 дюйма)
      Минимально допустимая длина выступающей части
      4,5 мм (0,178 дюйма)

      Если длина меньше минимально допустимой, замените щеткодержатель в сборе.

  4. ПРОВЕРЬТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

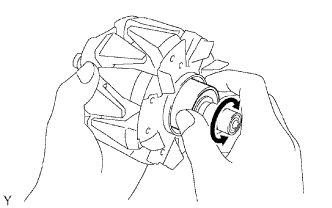

    1. A019MLKE02

      Проверьте, не изношен ли подшипник ротора генератора, и не имеет ли он повреждений.

      При необходимости замените ротор генератора в сборе.

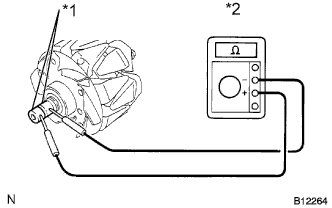

    2. A019OUBE20
      Обозначения на рисунке
      *1 Токосъемное кольцо
      *2 Омметр

      Проверьте, нет ли обрыва цепи в роторе генератора.


      1. Омметром измерьте сопротивление между токосъемными кольцами.

        Номинальное сопротивление
        Условие Заданные условия
        Приблизительно 20°C (68°F) 1,5-1,9 Ом

        Если результат не соответствует заданному, замените ротор генератора в сборе.

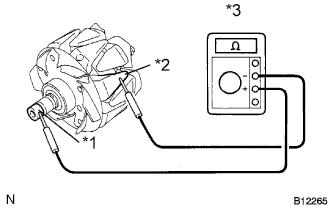

    3. A019MIVE15
      Обозначения на рисунке
      *1 Токосъемное кольцо
      *2 Ротор
      *3 Омметр

      Проверьте, нет ли короткого замыкания ротора на массу.


      1. Омметром измерьте сопротивление между токосъемным кольцом и ротором.

        Номинальное сопротивление
        Состояние по показаниям портативного диагностического прибора Заданные условия
        Токосъемное кольцо - ротор 1 МОм или более

        Если результат не соответствует заданному, замените ротор генератора в сборе.

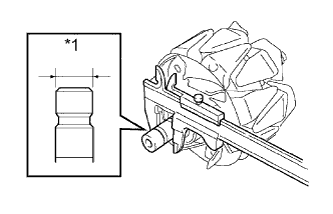

    4. A019M75E02
      Обозначения на рисунке
      *1 Диаметр

      Измерьте диаметр токосъемных колец штангенциркулем.

      Номинальный диаметр
      14,2 - 14,4 мм (0,560 - 0,566 дюйма)
      Минимально допустимый диаметр
      14,0 мм (0,552 дюйма)

      Если диаметр меньше минимально допустимого, замените ротор генератора в сборе.
