ГЕНЕРАТОР РАЗБОРКА


  1. СНИМИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА


    1. A019O19

      Заверните 3 гайки и снимите заднюю торцевую крышку генератора.

  2. СНИМИТЕ ИЗОЛЯТОР ВЫВОДА ГЕНЕРАТОРА

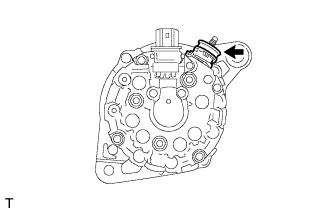

    1. A019L1H

      Снимите изолятор вывода с катушки генератора.

  3. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ

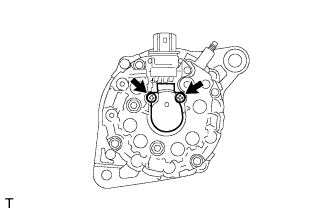

    1. A019OSB

      Выверните 2 винта и снимите щеткодержатель с катушки генератора.

  4. СНИМИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ


    1. A019JXW

      Выверните 4 болта.

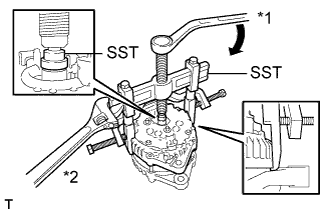

    2. A019PCWE05
      Обозначения на рисунке
      *1 Поверните
      *2 Удерживайте

      С помощью SST снимите катушку генератора в сборе.

      SST
      09950-40011   ( 09951-04020, 09952-04010, 09953-04020, 09954-04010, 09955-04071, 09957-04010, 09958-04011 )

  5. СНИМИТЕ ШКИВ МУФТЫ ГЕНЕРАТОРА

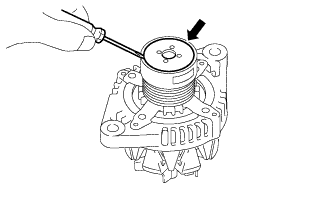

    1. A019P4RE01

      С помощью отвертки снимите крышку шкива генератора.

    2. Убедитесь, что рама генератора со стороны привода прочно зажата в тисках.

    3. A019OZBE04
      Обозначения на рисунке
      *1 SST (A)
      *2 SST (B)

      Убедитесь, что SST (A) и (B) располагаются, как показано на рисунке.

      SST
      09820-63021

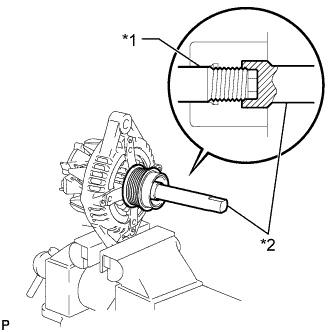

    4. A019N3CE03
      Обозначения на рисунке
      *1 Вал ротора
      *2 SST (A)

      Вставьте конец вала ротора в SST (А).

    5. A019K36E02
      Обозначения на рисунке
      *1 Шкив муфты
      *2 SST (B)
      *3 SST (A)

      Вставьте SST (В) в шкив муфты.

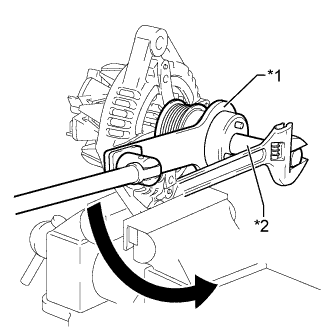

    6. A019K22E02
      Обозначения на рисунке
      *1 SST (B)
      *2 SST (A)

      Ослабьте шкив, повернув SST (В) в направлении, указанном на рисунке.

      Note


      • Убедитесь, что рама со стороны привода надежно закреплена в тисках.

      • Надежно удерживайте SST (A) во время работы.

    7. Снимите генератор в сборе с SST.

    8. Снимите шкив муфты с вала ротора.

  6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ


    1. A019P4SE01

      Снимите шайбу генератора.

    2. A019OADE01

      Снимите ротор генератора в сборе.
