ГЕНЕРАТОР ПОВТОРНАЯ СБОРКА


  1. УСТАНОВИТЕ ПОДШИПНИК РАМЫ ГЕНЕРАТОРА СО СТОРОНЫ ПРИВОДА

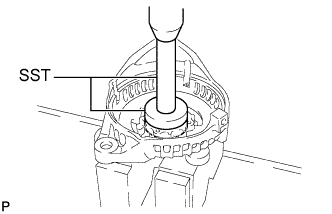

    1. A019L1FE01

      С помощью SST и пресса запрессуйте новый подшипник.

      SST
      09950-60010   ( 09951-00520 )
      09950-70010   ( 09951-07100 )
    2. A019KWZ

      Закрепите держатель подшипника 4 винтами.

      Torque:
      2,3 Н*м  { 23 кгс*см, 20 фунт-сила-дюймов }

  2. УСТАНОВИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ

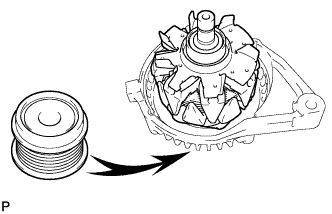

    1. A019LNZ

      Установите раму генератора со стороны привода на шкив генератора.

    2. Вставьте ротор генератора в раму генератора со стороны привода.

    3. A019PF4E01

      Установите шайбу на ротор генератора.

  3. УСТАНОВИТЕ КАТУШКУ ГЕНЕРАТОРА В СБОРЕ

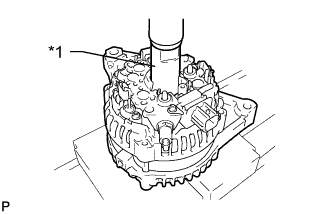

    1. A019ONKE02
      Обозначения на рисунке
      *1 Головка торцевого ключа 21 мм

      С помощью торцевого ключа на 21 мм и пресса медленно запрессуйте катушку генератора.

    2. A019LAI

      Вверните 4 болта.

      Torque:
      5,9 Н*м  { 60 кгс*см, 52 фунт-сила-дюйма }

  4. УСТАНОВИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ


    1. A019OKKE18
      Обозначения на рисунке
      *1 Колпачок

      При установке 2 щеток в щеткодержатель генератора вставьте в щеткодержатель штырь диаметром 1,0 мм (0,0394 дюйма).

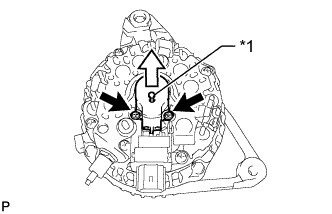

    2. A019L0TE02
      Обозначения на рисунке
      *1 Колпачок

      Установите щеткодержатель генератора и закрепите его 2 винтами.

      Torque:
      1,8 Н*м  { 18 кгс*см, 16 фунт-сила-дюймов }

    3. Извлеките штырь из щеткодержателя генератора.

  5. УСТАНОВИТЕ ИЗОЛЯТОР КОНТАКТА


    1. A019N8R

      Установите изолятор контакта на катушку генератора.

  6. УСТАНОВИТЕ ЗАДНЮЮ ТОРЦЕВУЮ КРЫШКУ ГЕНЕРАТОРА


    1. A019KWW

      Установите заднюю торцевую крышку генератора и закрепите ее 3 гайками.

      Torque:
      4,6 Н*м  { 47 кгс*см, 41 фунт-сила-дюйм }

  7. УСТАНОВИТЕ ШКИВ ГЕНЕРАТОРА С МУФТОЙ


    1. A019OZBE04
      Обозначения на рисунке
      *1 SST (A)
      *2 SST (B)

      Убедитесь, что SST (A) и (B) располагаются, как показано на рисунке.

      SST
      09820-63021

    2. Установите шкив генератора вручную, не закрепляя его.

    3. Закрепите генератор в тисках.

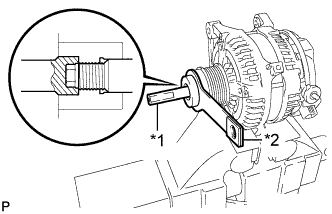

    4. A019KODE02
      Обозначения на рисунке
      *1 SST (A)
      *2 SST (B)

      Установите на шкив генератора SST (A) и (B), как показано на рисунке.

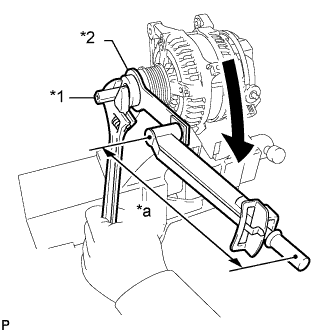

    5. A019NKIE05
      Обозначения на рисунке
      *1 SST (A)
      *2 SST (B)
      *a Длина рычага: 400 мм

      Удерживая SST (A) гаечным ключом, поверните SST (B) по часовой стрелке, чтобы закрепить шкив генератора.

      Torque:
      без SST
      80 Н*м  { 816 кгс*см, 59 фунт-сила-футов }
      при использовании SST
      64 Н*м  { 653 кгс*см, 47 фунт-сила-футов }

      Note


      • Значение момента затяжки "при использовании специального инструмента" имеет отношение к динамометрическому ключу с длиной рычага 400 мм (1,312 фута).

      • Данное значение момента затяжки действительно в случае, если SST установлен параллельно динамометрическому ключу.

      • Убедитесь, что рама со стороны привода надежно закреплена в тисках.

      • Надежно удерживайте SST (A) во время работы.

    6. Убедитесь, что шкив генератора вращается плавно.

  8. УСТАНОВИТЕ КРЫШКУ ШКИВА ГЕНЕРАТОРА

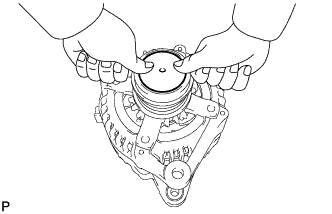

    1. A019KL4

      Установите новую крышку шкива генератора на шкив.
