СИСТЕМА G-BOOK (для моделей с приемопередатчиком системы обработки и передачи информации) Сбой функции уведомления

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПРИЗНАК НЕИСПРАВНОСТИ (ФУНКЦИЯ УВЕДОМЛЕНИЯ)


    1. Проверьте наличие признака неисправности.


      1. Проверьте наличие признака неисправности функции уведомления.

        Результат
        Результат Перейти к
        На экране многофункционального дисплея в сборе не отображается предупреждающее сообщение, несмотря на то, что горит контрольная лампа аварийного состояния и на мультиинформационном дисплее отображается предупреждение. А
        На экране многофункционального дисплея в сборе отображается предупреждающее сообщение, несмотря на то, что контрольная лампа аварийного состояния не горит и на мультиинформационном дисплее не отображается предупреждение. B
        На экране многофункционального дисплея в сборе отображается предупреждающее сообщение, которое отличается от показаний контрольной лампы аварийного состояния или мультиинформационного дисплея.
        Повторяется такое же предупреждающее уведомление. C

        Tech Tips


        • Функция уведомления передает информацию в центр G-BOOK по каналу связи.

        • Тщательно проверьте условия, вызывавшие сбой, чтобы определить, не является ли его причиной временная проблема с передачей радиоволн.


    B

    ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ НА ЩИТКЕ ПРИБОРОВ Click here

    C

    ПРОВЕРЬТЕ СИСТЕМУ НАВИГАЦИИ Click here

    А

  2. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ


    1. Проверьте, указано ли данное состояние контрольной лампы или предупреждение в следующей таблице.

      Tech Tips

      Функция уведомления G-BOOK включает только сообщения, указанные в следующей таблице.

      Предупреждение
      Предупреждение системы круиз-контроля
      Предупреждение о высокой температуре охлаждающей жидкости
      Предупреждение для двигателя
      Предупреждение о давлении моторного масла
      Предупреждение автоматической системы управления уровнем фар
      Предупреждение тормозной системы
      Контрольная лампа VSC
      Контрольная лампа ABS:
      Предупреждение по тормозной жидкости
      Предупреждение EPS
      Предупреждение системы зарядки
      Предупреждение системы SRS
      Предупреждение AFS
      Предупреждение PCS
      Предупреждение светодиодной системы фар
      Предупреждение системы задних фонарей
      Предупреждение системы полного привода
      Предупреждение системы блокировки рулевого управления с усилителем
      Предупреждение об уровне моторного масла
      Предупреждение об обрыве в цепи сенсорной системы помощи при парковке LEXUS
      Результат
      Результат Перейти к
      Состояние контрольное лампы или предупреждающее сообщение указано в таблице. А
      Состояние контрольное лампы или предупреждающее сообщение не указано в таблице. B

    B

    КОНЕЦ

    А

  3. ПРОВЕРЬТЕ УСТАНОВКУ (БЛОКИРОВКА СВЯЗИ)


    1. Проверьте, не установлена ли блокировка связи G-BOOK.

      Результат
      Результат Следующий шаг
      Блокировка связи не установлена А
      Блокировка связи установлена B

    B

    СНИМИТЕ БЛОКИРОВКУ СВЯЗИ

    А

  4. ПРОВЕРЬТЕ ПРИЗНАК ОБСЛУЖИВАНИЯ


    1. Проверьте наличие признаков обслуживания.


      1. Войдите в режим диагностики (см. стр. Click here).

      2. На экране "Service Menu" (меню обслуживания) выберите "Service Information" (информация об обслуживании).

        A019L93

      3. На экране "Service Information" (информация об обслуживании) выберите "G-BOOK Info for Contract" (информация о контрактных установках G-BOOK).

        A019KJA

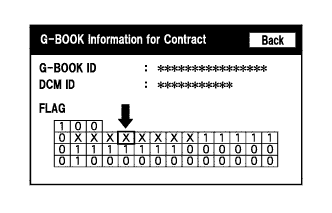

      4. Проверьте, имеет ли указанный на рисунке признак значение "1".

        A019M8C
        Результат
        Результат Перейти к
        "1" отображается А
        "1" не отображается B

    B

    ОБНОВИТЕ ТАБЛИЦУ ДАННЫХ Click here

    А

  5. ПРОВЕРЬТЕ СОЕДИНЕНИЕ (G-BOOK)


    1. Выполните операции, показанные на рисунке, и убедитесь, что отображается G-BOOK.com.

      A019M1L

      Tech Tips

      Рисунки приведены лишь в качестве примеров и могут отличаться от фактических экранов.

      OK
      G-BOOK.com доступен.

    NG

    ПЕРЕЙДИТЕ К ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

    OK

  6. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ НА ЩИТКЕ ПРИБОРОВ


    1. Проверьте, не загорается ли контрольная лампа на щитке приборов, и не отображается ли предупреждение на мультиинформационном дисплее даже тогда, когда нет неисправности.

      OK
      Отсутствуют неисправности, а также сигналы контрольной лампы и предупреждения.

      Tech Tips

      Функция уведомления системы G-BOOK использует сигналы уведомления, передаваемые и принимаемые системой измерительных приборов и индикаторов. Поэтому при сбоях в системе измерительных приборов и индикаторов функция уведомления также будет работать неправильно.


    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" Click here

    OK

  7. ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Войдите в следующие меню: "CAN Bus Check" (Проверка мультиплексной шины CAN)

    5. Убедитесь, что подключены все ЭБУ и датчики, использующие шину CAN.

      Результат
      Результат Перейти к
      Проблемы связи отсутствуют А
      Имеются сбои связи B

    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" Click here

    А

  8. ПРОВЕРЬТЕ DTC


    1. Подсоедините портативный диагностический прибор к DLC3.

    2. Включите зажигание (IG).

    3. Включите портативный диагностический прибор.

    4. Войдите в следующие меню: "Health Check" (Проверка работоспособности).

    5. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Коды DTC не выводятся А
      DTC выводится B
      Проверка DTC невозможна

    B

    ПРОВЕРЬТЕ СИСТЕМУ КАЖДОГО ЭБУ

    А

  9. ПРОВЕРЬТЕ СИСТЕМУ НАВИГАЦИИ


    1. Убедитесь, что система навигации работоспособна и функционирует правильно.

      OK
      Система навигации исправна.

    NG

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА НАВИГАЦИИ" Click here

    OK

  10. ОБНОВИТЕ ТАБЛИЦУ ДАННЫХ


    1. Обновите данные.

      A019MKH

      1. Выполните операции, показанные на рисунке, и выберите "Download necessary data" (загрузка необходимых данных).

        Tech Tips

        Рисунки приведены лишь в качестве примеров и могут отличаться от фактических экранов.

        Результат
        Результат Следующий шаг
        Данные обновляются А
        Данные не обновляются B

    B

    ОБРАТИТЕСЬ В ЦЕНТР ПОДДЕРЖКИ G-BOOK

    А

    КОНЕЦ
