СИСТЕМА НАКЛОННОЙ ТЕЛЕСКОПИЧЕСКОЙ РУЛЕВОЙ КОЛОНКИ С ЭЛЕКТРОПРИВОДОМ, Diagnostic DTC:B2603

Код DTC Наименование DTC
B2603 Неисправность в цепи ручного переключателя наклона и телескопического изменения высоты

ОПИСАНИЕ

При манипулировании переключателем наклона и телескопического изменения высоты в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты поступают различные сигналы напряжения. На основании этого сигнала мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты определяет, какой электродвигатель следует привести в действие, и в каком направлении он должен вращаться.

№ DTC Условие обнаружения Неисправный участок
B2603 Когда приводится в действие переключатель наклона и телескопического изменения высоты, в мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты подается недопустимое напряжение.

  • Жгут или разъем

  • Переключатель регулировки наклона и телескопического изменения высоты

  • Переключатель света фар в сборе*1

  • Выключатель стеклоочистителя ветрового стекла в сборе*2

  • Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты

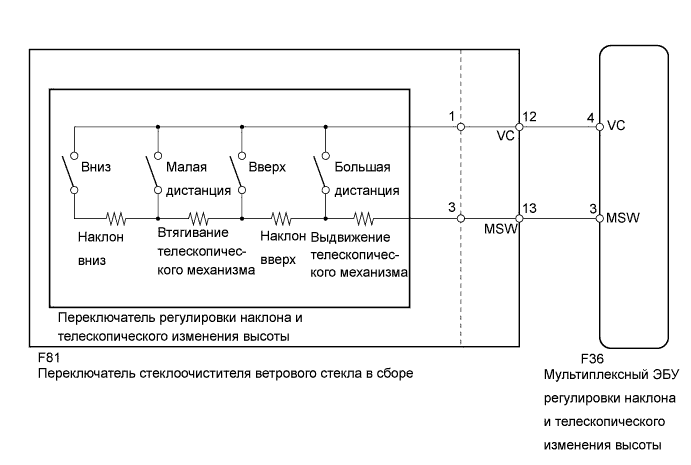

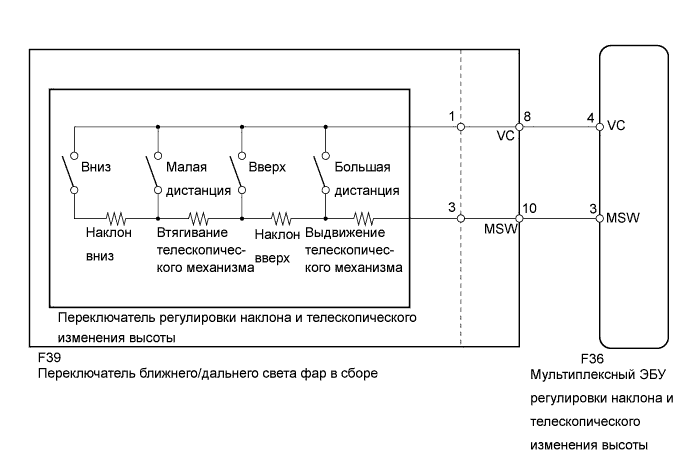

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ



ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ПЕРЕКЛЮЧАТЕЛЯ ПОДЪЕМА/ОПУСКАНИЯ И ПЕРЕКЛЮЧАТЕЛЯ ВЫДВИЖЕНИЯ/ВТЯГИВАНИЯ ТЕЛЕСКОПИЧЕСКОГО МЕХАНИЗМА)


    1. A019OP7E01

      Выключите зажигание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Включите зажигание (IG).

    4. Включите портативный диагностический прибор.

    5. Проверьте переключатель наклона и телескопического изменения высоты. Войдите в следующие меню: Chassis / Tilt & Telescopic / Data List.

      Tilt & Telescopic (регулировка наклона и телескопическое изменение высоты)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Telesco Short Switch

      Сигнал втягивания телескопического механизма от ручного переключателя /

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): втягивание телескопического механизма не инициировано ручным переключателем

      ON (ВКЛ): втягивание телескопического механизма инициировано ручным переключателем

      		 -
      Telesco Long Switch

      Сигнал выдвижения телескопического механизма от ручного переключателя /

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): выдвижение телескопического механизма не инициировано ручным переключателем

      ON (ВКЛ): выдвижение телескопического механизма инициировано ручным переключателем

      		 -
      Tilt Down Switch

      Сигнал опускания от ручного переключателя /

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): опускание не инициировано ручным переключателем

      ON (ВКЛ): опускание инициировано ручным переключателем

      		 -
      Tilt Up Switch

      Сигнал подъема от ручного переключателя /

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): подъем не инициирован ручным переключателем

      ON (ВКЛ): подъем инициирован ручным переключателем

      		 -
      OK
      При установке каждого переключателя во включенное положение на экране портативного диагностического прибора отображается значение "ON".
      При установке каждого переключателя в выключенное положение на экране портативного диагностического прибора отображается значение "OFF".

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ) Click here

    OK

  2. ПРОВЕРЬТЕ DTC


    1. Сбросьте DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      DTC не выводится. А
      DTC выводится. (для моделей с левосторонним рулевым управлением) B
      DTC выводится. (для моделей с правосторонним рулевым управлением) C

    B

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Click here

    C

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Click here

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)

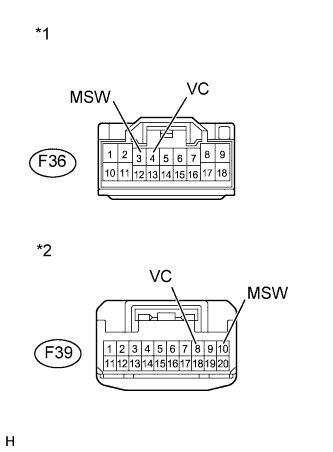

    1. A019OW8E02
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к переключателю света фар в сборе)

      Для моделей с левосторонним рулевым управлением и правосторонним рулевым управлением с переключателем освещения с левой стороны:


      1. Отсоедините разъем F36 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

      2. Отсоедините разъем F39 переключателя света фар в сборе.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        F36-4 (VC) - F39-8 (VC) Всегда Менее 1 Ом
        F36-3 (MSW) - F39-10 (MSW)
        F39-8 (VC) - масса Всегда 10 кОм или более
        F39-10 (MSW) - масса

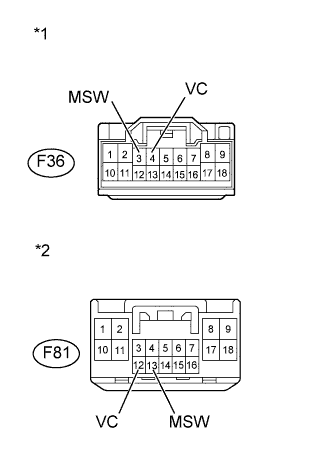

    2. A019MBYE01
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к мультиплексному ЭБУ регулировки наклона и телескопического изменения высоты)
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к выключателю стеклоочистителя ветрового стекла в сборе)

      Для моделей с правосторонним рулевым управлением с переключателем освещения с правой стороны:


      1. Отсоедините разъем F36 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

      2. Отсоедините разъем F81 переключателя стеклоочистителя ветрового стекла в сборе.

      3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

        Номинальное сопротивление
        Подключение диагностического прибора Условие Заданные условия
        F36-4 (VC) - F81-12 (VC) Всегда Менее 1 Ом
        F36-3 (MSW) - F81-13 (MSW)
        F81-12 (VC) - масса Всегда 10 кОм или более
        F81-13 (MSW) - масса

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (НАПРЯЖЕНИЕ НА КОНТАКТЕ VC)

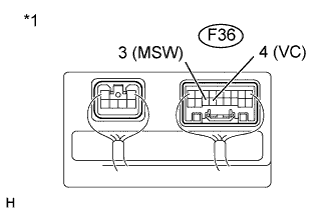

    1. A019K5YE05
      Обозначения на рисунке
      *1

      Устройство с подсоединенным жгутом проводов

      (мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты)

      Подсоедините разъем F36 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      F36-4 (VC) - F36-3 (MSW) Зажигание включено (IG) 4,9 - 5,1 В
      Результат
      Результат Перейти к
      OK А
      NG (для моделей с левосторонним рулевым управлением) B
      NG (для моделей с правосторонним рулевым управлением) C

    B

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Click here

    C

    ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Click here

    А

  5. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ

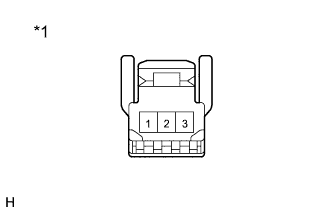

    1. A019K6RE02
      Обозначения на рисунке
      *1

      Устройство с неподсоединенным жгутом проводов

      (переключатель наклона и телескопического изменения высоты)

      Снимите переключатель наклона и телескопического изменения высоты (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 - 3 Наклон вверх 342 - 378 Ом
      Наклон вниз 1890,5 - 2089,5 Ом
      Втягивание телескопического механизма 750,5 - 829,5 Ом
      Выдвижение телескопического механизма 152 - 168 Ом
      Результат
      Результат Перейти к
      NG А
      OK (для моделей с левосторонним рулевым управлением и правосторонним рулевым управлением с переключателем освещения с левой стороны) B
      OK (для моделей с правосторонним рулевым управлением с переключателем освещения с правой стороны) C

    B

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ Click here

    C

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ Click here

    А

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ Click here
