ЭБУ ПОЛНОГО ПРИВОДА (для моделей с правосторонним рулевым управлением) СНЯТИЕ


  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note

    После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (см. стр. Click here).

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны (см. стр. Click here).

  4. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны (см. стр. Click here).

  5. СНИМИТЕ ПРАВУЮ ОБЛИЦОВКУ ПАНЕЛИ ПРИБОРОВ

    Tech Tips

    Выполните действия в том же порядке, что и для левой стороны.

  6. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ


    1. A019N9N

      Выверните 2 винта <D>.

    2. A019L8S

      Освободите захват и 2 направляющие, как показано на рисунке.

    3. Отсоедините все разъемы.

    4. Освободите все захваты и снимите нижнюю крышку панели приборов № 1 в сборе.

  7. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1


    1. A019JWR

      Нажмите на основание отверстия для переключателя № 1 в направлении, указанном на рисунке стрелкой, чтобы освободить 4 захвата и 2 направляющие.

    2. Отсоедините все разъемы и снимите основание отверстия для переключателя № 1.

  8. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. A019N7Y

      Освободите 2 захвата и откройте крышку, как показано на рисунке.

    2. A019KVT

      Выверните 2 винта <D>.

    3. Освободите 8 фиксаторов и 2 направляющие.

    4. Отсоедините все разъемы и снимите нижнюю отделочную накладку панели приборов в сборе.

  9. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ

    CAUTION:

    При хранении подушку безопасности для защиты коленей водителя следует укладывать той стороной, в направлении которой происходит развертывание подушки безопасности, вверх.


    1. Убедитесь, что зажигание выключено.

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. A019NS4

      Выверните 4 болта.

    4. Освободите 2 захвата и 2 крепления и снимите подушку безопасности для защиты коленей водителя.

    5. A019OCKE01

      Расцепите захват и отсоедините трос управления замком капота в сборе.

    6. Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите подушку безопасности для защиты коленей водителя.

      Обозначения на рисунке
      *1 Защитная клейкая лента

      Note

      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  10. СНИМИТЕ ЭБУ ПОЛНОГО ПРИВОДА В СБОРЕ

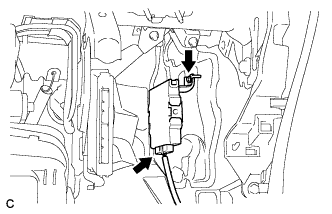

    1. A019M7K

      Отсоедините разъем.

    2. Выверните болт и снимите ЭБУ полного привода в сборе.
