ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ ПРОВЕРКА


  1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЛЕВОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ

    Note

    Во избежание повреждения датчика импульсов внутри электродвигателя подавать положительное (+) напряжение вспомогательной аккумуляторной батареи допускается только на контакт 2(B).


    1. Подайте на контакт 2(B) разъема положительное (+) напряжение вспомогательной аккумуляторной батареи.

    2. Подайте на контакты 1(E) и 7(DWN1) / 10(UP1) разъема отрицательное (-) напряжение вспомогательной аккумуляторной батареи.

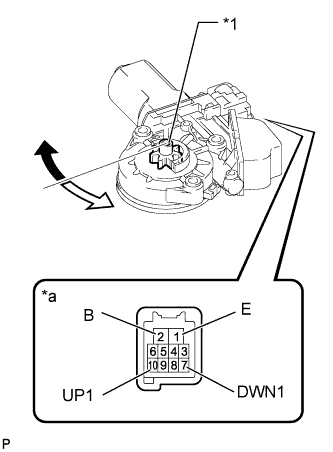

    3. A01FR8XE02
      Обозначения на рисунке
      *1 Шестерня электродвигателя
      *a

      Устройство с неподсоединенным жгутом проводов

      (электродвигатель левого стеклоподъемника в сборе)
      A01FTNO По часовой стрелке
      A01FRJI Против часовой стрелки

      Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод аккумуляторной батареи: 1(E) (3 с или более) → 1(E) и 10(UP1) (в течение 1 с) → 1(E) (в течение 1 с) → 1(E) и 10(UP1)

      		 Шестерня электродвигателя вращается против часовой стрелки (ВВЕРХ)

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод аккумуляторной батареи: 1(E) (3 с или более) → 1(E) и 7(DWM1) (в течение 1 с) → 1(E) (в течение 1 с) → 1(E) и 7(DWN1)

      		 Шестерня электродвигателя вращается по часовой стрелке (ВНИЗ)

      Если результат не соответствует требованиям, замените электродвигатель механизма стеклоподъемника левой двери.

      CAUTION:

      После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).

  2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ПРАВОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ

    Note

    Во избежание повреждения датчика импульсов внутри электродвигателя подавать положительное (+) напряжение вспомогательной аккумуляторной батареи допускается только на контакт 2(B).


    1. Подайте на контакт 2(B) разъема положительное (+) напряжение вспомогательной аккумуляторной батареи.

    2. Подайте на контакты 1(E) и 7(DWN1) / 10(UP1) разъема отрицательное (-) напряжение вспомогательной аккумуляторной батареи.

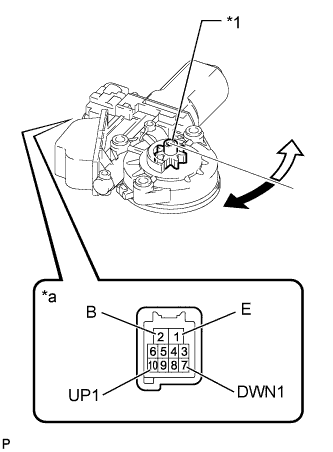

    3. A01FQUXE02
      Текст на рисунке
      *1 Шестерня электродвигателя
      *a

      Устройство с неподсоединенным жгутом проводов

      (электродвигатель правого стеклоподъемника в сборе)
      A01FTNO По часовой стрелке
      A01FRJI Против часовой стрелки

      Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

      OK
      Условия измерений Заданные условия

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод аккумуляторной батареи: 1(E) (3 с или более) → 1(E) и 10(UP1) (в течение 1 с) → 1(E) (в течение 1 с) → 1(E) и 10(UP1)

      		 Шестерня электродвигателя вращается против часовой стрелки (ВВЕРХ)

      Положительный (+) вывод аккумуляторной батареи → 2(B)

      Отрицательный (-) вывод аккумуляторной батареи: 1(E) (3 с или более) → 1(E) и 7(DWM1) (в течение 1 с) → 1(E) (в течение 1 с) → 1(E) и 7(DWN1)

      		 Шестерня электродвигателя вращается по часовой стрелке (ВНИЗ)

      Если результат не соответствует требованиям, замените электродвигатель механизма стеклоподъемника правой двери.

      CAUTION:

      После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).
