КОНДЕНСАТОР СНЯТИЕ


  1. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ


    1. для HFC-134a (R134a):

      (см. стр. Click here)

    2. для HFO-1234yf (R1234yf):

      (см. стр. Click here)

  2. СНИМИТЕ НАКЛАДКУ ПЕРЕДНЕГО БАМПЕРА


    1. Для моделей в спортивной комплектации:

      (см. стр. Click here)

    2. Кроме моделей в спортивной комплектации:

      (см. стр. Click here)

  3. СНИМИТЕ ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА

    (см. стр. Click here).

  4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ВОЗДУХОНАПРАВЛЯЮЩУЮ ПЛАСТИНУ РЕШЕТКИ РАДИАТОРА

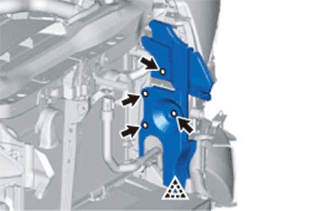

    1. A01FQ5Z

      Снимите 4 фиксатора.

    2. Освободите фиксатор и снимите левую боковую воздухонаправляющую пластину решетки радиатора.

  5. ОТСОЕДИНИТЕ ТРУБКУ ВЫСОКОГО ДАВЛЕНИЯ A В СБОРЕ

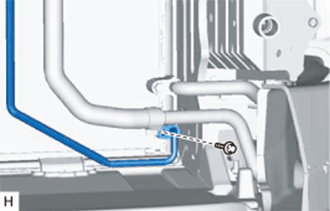

    1. A01FRJN

      Выверните болт и отсоедините трубку высокого давления A в сборе от конденсатора системы кондиционирования в сборе.

    2. Снимите с трубки высокого давления A кольцевое уплотнение.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  6. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ НА ВЫХОДЕ КОМПРЕССОРА № 1

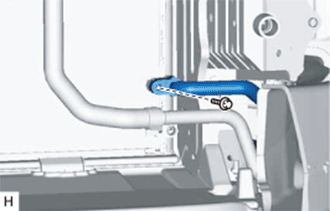

    1. A01FU4W

      Выверните болт и отсоедините трубопровод высокого давления № 1 на выходе компрессора от компрессора системы кондиционирования в сборе.

    2. Снимите кольцевое уплотнение с трубопровода высокого давления № 1 на выходе компрессора.

      Note

      Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.

  7. СНИМИТЕ КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ


    1. A01FU9K

      Выверните болт.

    2. A01FVT2

      Выверните 2 болта.

    3. A01FVQ6

      Выверните 2 болта.

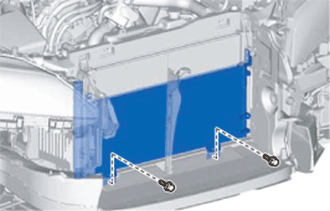

    4. A01FUE3

      Выверните 2 болта и снимите конденсатор системы кондиционирования в сборе.
