СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS ПРОВЕРКА РАБОТЫ СИСТЕМЫ


  1. САМОДИАГНОСТИКА (ПЕРВОНАЧАЛЬНАЯ ПРОВЕРКА)

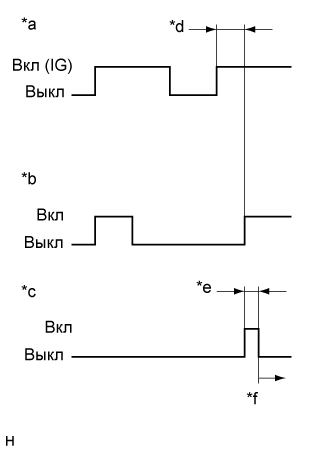

    A01FTF5E07
    Обозначения на рисунке
    *a Выключатель питания
    *b Система помощи при парковке LEXUS, основанная на применении датчиков
    *c Сигнал зуммера
    *d Приблизительно 2 с
    *e Приблизительно 1 с
    *f Режим обнаружения

    1. Включите питание (IG).

    2. Выключите сенсорную систему помощи при парковке LEXUS, или убедитесь, что она выключена.

    3. Выключите питание.

    4. Включите питание (IG).

    5. Включите сенсорную систему помощи при парковке LEXUS и проверьте следующее:

      1) Система начинает работу в режиме распознавания приблизительно через 0,1 секунды.

      Tech Tips


      • Во время первоначальной проверки происходит обнаружение неисправностей, и распознавание препятствий не осуществляется.

      • В режиме распознавания проводится выявление препятствий и обнаружение неисправностей.

      • Если в цепи датчика возникает обрыв, либо работа датчика нарушается вследствие обледенения или попадания на него воды, на мультиинформационном дисплее отображается сообщение о неисправности, и зуммер подает звуковой сигнал.

      • Если питание включено (IG), когда сенсорная система помощи при парковке LEXUS включена, зуммер не звучит, несмотря на то, что производится обнаружение неисправностей.

  2. СООБЩЕНИЕ О НЕИСПРАВНОСТИ (НА МУЛЬТИИНФОРМАЦИОННОМ ДИСПЛЕЕ)


    1. Индикация обрыва цепи


      1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

        A01FVGUE01

        Tech Tips


        • В примере показана индикация обрыва в цепи ультразвукового датчика (левого переднего).

        • В случае обрыва в цепи датчика проверьте DTC и выполните поиск неисправностей в соответствии с порядком проверки (см. стр. Click here).

    2. Индикация обледенения


      1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

        A01FVR9E01

        Tech Tips


        • Показанный пример соответствует случаю, когда ультразвуковой датчик (передний левый) закрыт посторонним материалом.

        • Если отображается сообщение "CLEAN SONAR" (датчик системы ультразвуковой локации), см. "Индикация обледенения функцией самодиагностики" в таблице признаков неисправностей и выполните соответствующую проверку (стр. Click here).

  3. НЕИСПРАВЕН ДИСПЛЕЙ (ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР (для моделей с 12,3-дюймовым дисплеем), МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ (для моделей с 8-дюймовым дисплеем))


    1. Обрыв в цепи ультразвукового датчика:


      1. Если между ультразвуковым датчиком и ЭБУ предупреждения о недопустимой дистанции возникает обрыв, либо датчик становится неисправным, на дисплее отображается сообщение о неисправности, как показано на рисунке.

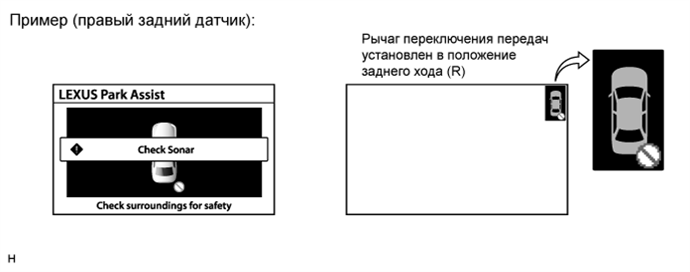

        A01FTHYE08

        Tech Tips


        • В примере показана индикация обрыва в цепи ультразвукового датчика (заднего правого).

        • Если в цепи датчика имеется обрыв, обратитесь к пункту "Индикация обрыва во время самодиагностики" таблицы признаков неисправностей, чтобы проверить цепь.

    2. Обмерзание ультразвукового датчика:


      1. Если какой-либо датчик закрыт посторонним материалом, например, грязью или снегом, он указывается на дисплее, как показано на рисунке.

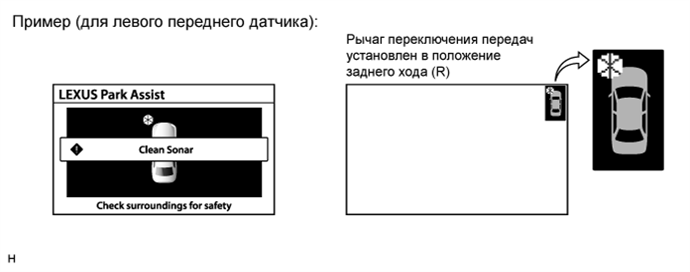

        A01FQ78E07

        Tech Tips


        • Показанный пример соответствует случаю, когда ультразвуковой датчик (передний левый) закрыт посторонним материалом.

        • Если отображается сообщение "Clean Sonar" (очистите ультразвуковой датчик), для восстановления нормальной работы датчика необходимо очистить его от постороннего материала.

  4. ИЗМЕРЕНИЕ РАСПОЗНАВАЕМОЙ ДИСТАНЦИИ И ПРОВЕРКА ДИСПЛЕЯ


    1. Измерение дистанции распознавания:

      Note

      Обеспечьте неподвижность автомобиля, надежно включив стояночный тормоз.


      1. Система управления гибридной системой включается.

      2. Переведите рычаг переключения передач в положение R для проверки ультразвуковых датчиков.

    2. Включите сенсорную систему помощи при парковке Lexus.

    3. Перемещая шест диаметром 60 мм (2,36 дюйма) вблизи каждого датчика, определите распознаваемые дистанции датчиков.

      Note

      Данные дистанции рассчитаны для объекта, представляющего собой шест диаметром 60 мм (2,36 дюйма), располагающийся параллельно или перпендикулярно поверхности грунта. Распознаваемые дистанции зависят от метода измерения и типа препятствия (например, стен).

      Tech Tips

      Для перемещения шеста следует пригласить помощника.


      1. Ультразвуковая локация

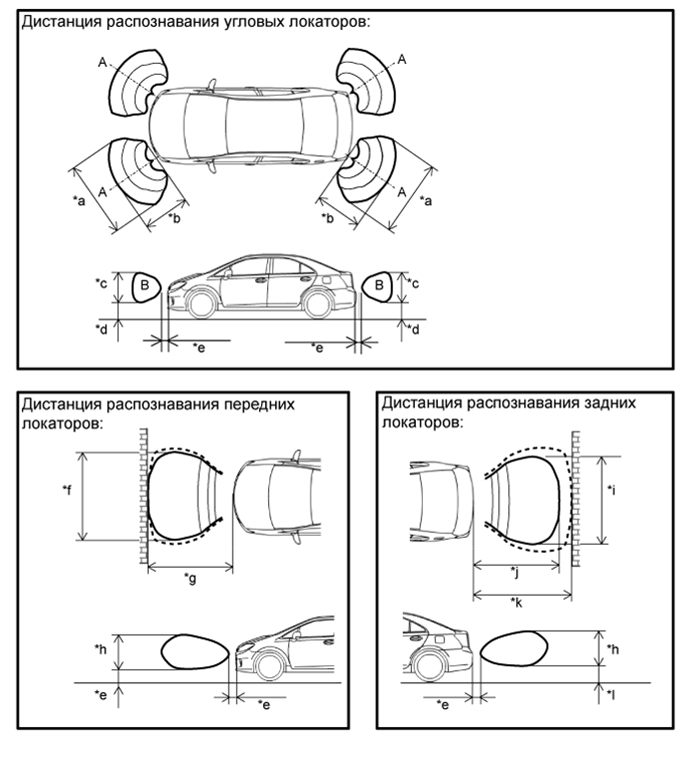

        A01FSLRE01
        Обозначения на рисунке
        *a Приблизительно 800 мм (31,5 дюйма) *b Приблизительно 500 мм (19,7 дюйма)
        *c Приблизительно 450 мм (17,7 дюйма) *d Приблизительно 320 мм (12,6 дюйма)
        *e Приблизительно 200 мм (7,87 дюйма) *f Приблизительно 1900 мм (74,8 дюйма)
        *g Приблизительно 1000 мм (39,4 дюйма) *h Приблизительно 600 мм (23,6 дюйма)
        *i Приблизительно 1700 мм (66,9 дюйма) *j Приблизительно 1200 мм (47,2 дюйма)
        *k Приблизительно 1500 мм (59,1 дюйма) *l Приблизительно 270 мм (10,6 дюйма)

        Note

        Заштрихованная зона распознаваемых дистанций ультразвукового датчика № 1 на виде сборку (с отметкой B) представляет собой сечение по линиям A распознаваемых дистанций на виде сверху. Заштрихованная зона (обозначенная B) не отражает весь диапазон распознаваемых дистанций на виде сбоку.

    4. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (передний угловой датчик ультразвукового локатора) обнаруживают препятствие.

      Условия работы
      Выключатель питания Сенсорная система помощи при парковке LEXUS Положение рычага переключения передач Скорость автомобиля
      Система управления гибридной системой включается. Вкл Любое положение рычага переключения передач, кроме стоянки (P)

      • Менее 15 км/час (9,3 мили в час), если скорость увеличивается

      • Менее 10 км/час (6,2 мили в час), если скорость уменьшается

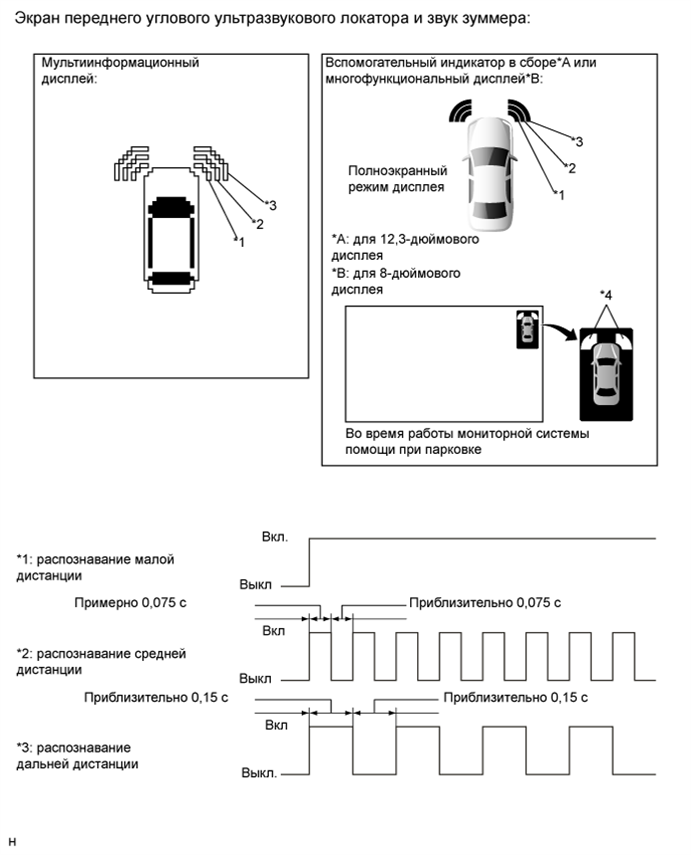

      A01FR4HE10

      • *5: Полноэкранный режим дисплея

      Tech Tips

      Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    5. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (задний угловой датчик ультразвукового локатора) обнаруживают препятствие.

      6. Условия работы
      Выключатель питания Система помощи при парковке LEXUS, основанная на применении датчиков Положение рычага переключения передач Скорость автомобиля
      Система управления гибридной системой включается. On (вкл) Задний ход (R) -

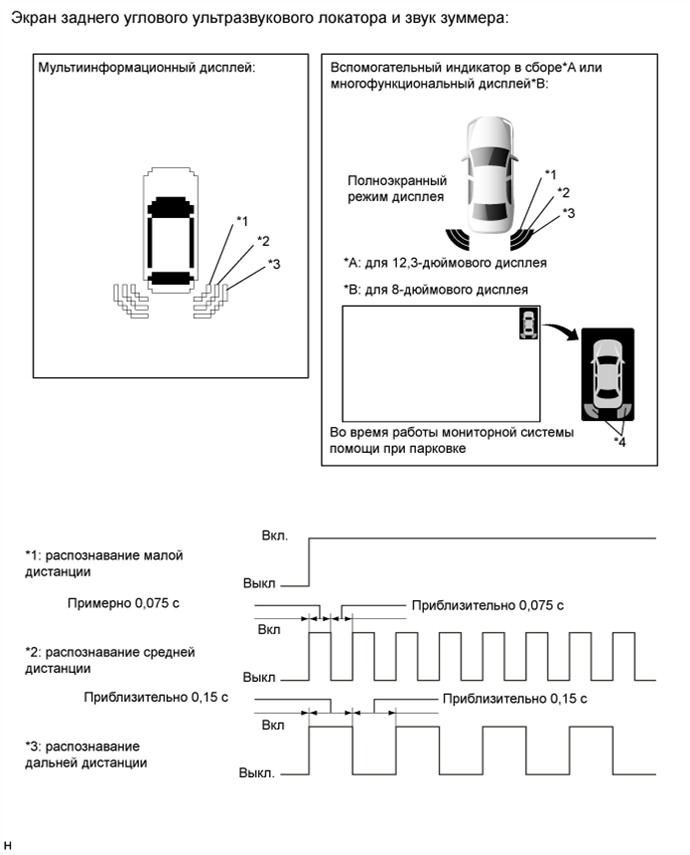

      A01FTKNE02

      • *5: Полноэкранный режим дисплея

      Tech Tips

      Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

    6. Проверьте, отображаются ли предупреждающие сообщения, и включается ли зуммер, когда ультразвуковые датчики (задний датчик ультразвукового локатора) обнаруживают препятствие.

      7. Условия работы
      Выключатель питания Система помощи при парковке LEXUS, основанная на применении датчиков Положение рычага переключения передач Скорость автомобиля
      Система управления гибридной системой включается. On (вкл) Задний ход (R) -

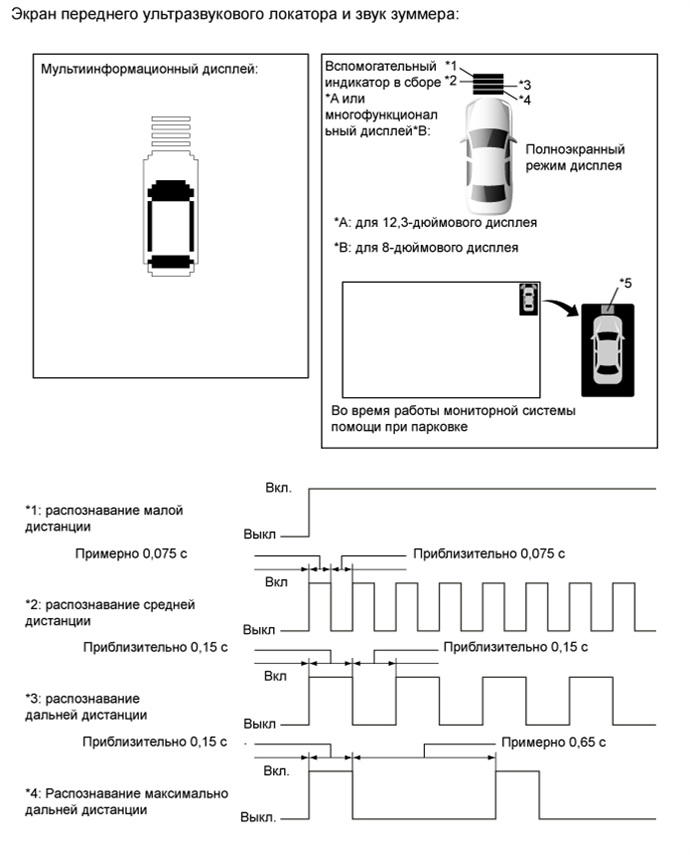

    A01FRJTE02

    • *6: Полноэкранный режим дисплея

    Tech Tips

    Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.

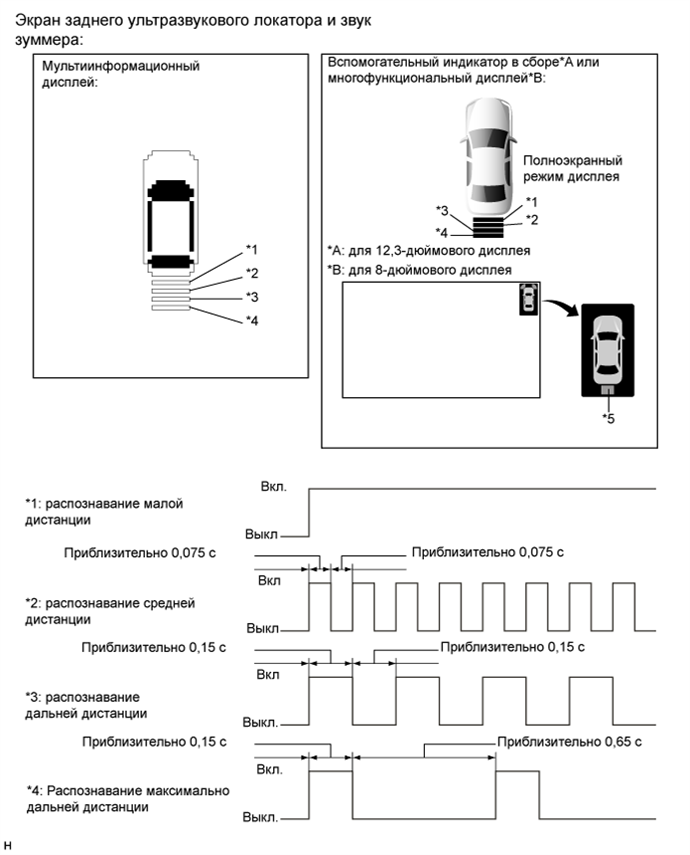

    A01FV9CE02

    • *6: Полноэкранный режим дисплея

    Tech Tips

    Для измерения дистанции используются ультразвуковые волны, поэтому дальность обнаружения может изменяться в зависимости от температуры окружающего воздуха.
