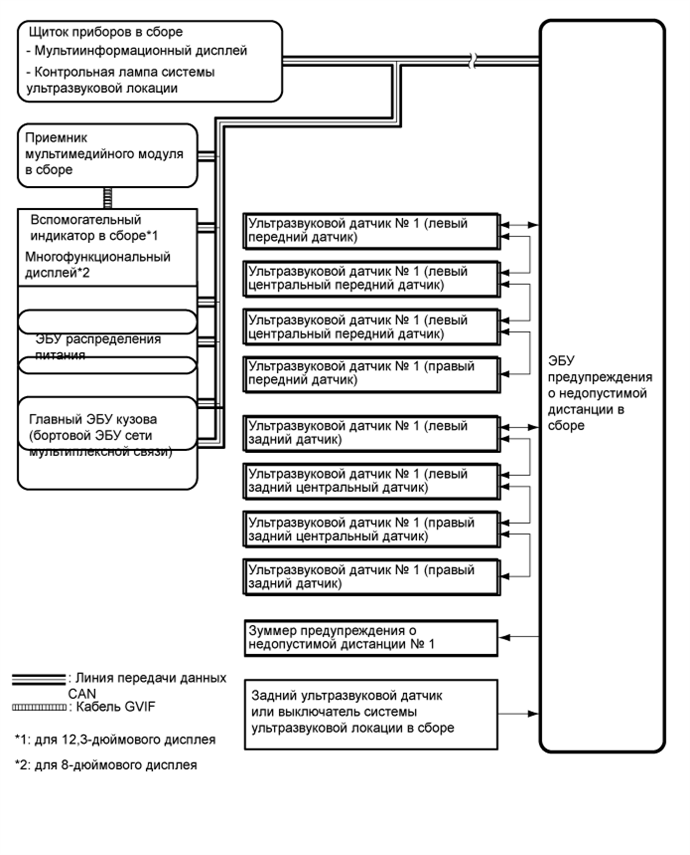

СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS СХЕМА СИСТЕМЫ

A01FROLE03
Таблица обмена данными
Передатчик Приемник Сигнал Линия
ЭБУ распределения питания ЭБУ предупреждения о недопустимой дистанции в сборе Положение рычага переключения передач CAN
Щиток приборов в сборе ЭБУ предупреждения о недопустимой дистанции в сборе Скорость движения автомобиля CAN
ЭБУ предупреждения о недопустимой дистанции в сборе Щиток приборов в сборе

  • Запрос включения индикатора системы ультразвуковой локации

  • Данные углового датчика

  • Данные заднего центрального датчика

  • Диагностика датчика системы ультразвуковой локации

 CAN
ЭБУ предупреждения о недопустимой дистанции в сборе Приемник мультимедийного модуля в сборе

  • Данные углового датчика

  • Данные заднего центрального датчика

  • Диагностика датчика системы ультразвуковой локации

 CAN
Приемник мультимедийного модуля в сборе

  • Вспомогательный индикатор в сборе*1

  • Многофункциональный дисплей*2

 Дисплей

  • Кабель для передачи цифровых данных

  • Жгут проводов мультимедийного модуля
